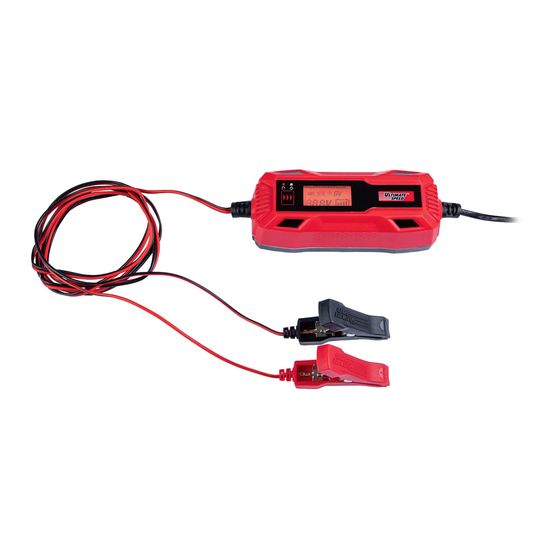

KFZ-BATTERIELADEGERÄT ULGD 5.0 C1
CAR & MOTORCYCLE BATTERY CHARGER ULGD 5.0 C1
CHARGEUR DE BATTERIE POUR VOITURE ULGD 5.0 C1
IE
NI
CY
GB
CAR & MOTORCYCLE BATTERY CHARGER
Translation of the original instructions
DE
AT
CH
KFZ-BATTERIELADEGERÄT
Originalbetriebsanleitung
FR
BE
CH
CHARGEUR DE BATTERIE POUR VOITURE
Traduction du mode d'emploi d'origine
NL
BE
VOERTUIG-ACCULADER
Vertaling van de originele bedieningshandleiding
CZ
NABÍJEČKA AUTOBATERIÍ
Originální návod k obsluze
PL
PROSTOWNIK DO AKUMULATORÓW SAMOCHODOWYCH
Tłumaczenie oryginalnej instrukcji eksploatacji
SK
NABÍJAČKA AUTOBATÉRIÍ
Originálny návod na obsluhu
ES
CARGADOR DE BATERÍA PARA AUTOMÓVIL
Traducción del manual de funcionamiento original
DK
BATTERILADER TIL BIL
Oversættelse af den originale driftsvejledning
IAN 373295_2104
MT
DE
BE
NL
CZ
PL
SK
DK
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ULTIMATE SPEED ULGD 5.0 C1

Inhaltszusammenfassung für ULTIMATE SPEED ULGD 5.0 C1

  • Seite 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l’appareil.
  • Seite 3 7.5-10.5 10.5-12.8 14.1 14.4 14.4 12.8...

  • Seite 22: Tabelle Der Verwendeten Piktogramme

    Tabelle der verwendeten Piktogramme ......Seite 22 Einleitung ................Seite 23 Bestimmungsgemäße Verwendung ........Seite 23 Lieferumfang ..............Seite 24 Ausstattung ...............Seite 24 Technische Daten ...............Seite 25 Ladekennlinie ..............Seite 25 Sicherheitshinweise ............Seite 25 Spezifische Sicherheitshinweise ........Seite 32 Vor der Inbetriebnahme ..........Seite 32 Inbetriebnahme ..............Seite 32 Anschließen ..............Seite 32 Trennen ................Seite 33 Standby / Batteriespannung messen ........Seite 33...

  • Seite 23: Einleitung

    NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! z Bestimmungsgemäße Verwendung Das Ultimate Speed ULGD 5.0 C1 ist ein mehrstufiges Kfz-Batterielade- gerät, das zur Aufladung und Erhaltungsladung von 6 V- (3 Zellen) oder 12 V- (6 Zellen) Blei-Akkus (Batterien) mit Elektrolyt-Lösung (WET), mit Elektrolyt absorbierenden Matten (AGM), mit gelförmigem Elektrolyt (GEL)

  • Seite 24: Lieferumfang

    HINWEIS: Kein Fremdstart von 6 V- oder 12 V - Batterien möglich. z Lieferumfang Kfz-Batterieladegerät Bedienungsanleitung z Ausstattung Siehe hierzu Abb. A, B: Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferum- fang auf Vollständigkeit sowie den einwandfreien Zustand des Batteriela- degerätes.

  • Seite 25: Technische Daten

    Technische Daten Modell: ULGD 5.0 C1 Bemessungspannung: 220-240 V~ 50 Hz Bemessungsaufnahmestrom: 0,8 A Bemessungsausgangsgleich- / 12 V spannung: Bemessungsausgangsgleich- 0,8 A / 5,0 A strom: Umgebungstemperatur: -20 °C bis 50 °C Gehäuseschutzart: IP 65 Schutzklasse: II (Doppelisolierung) Batterietypen: 6 V-Blei-Säure-Batterie,...
  • Seite 26 JEDERZEIT VERFÜGBAR SEIN! NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! Das Ladegerät ist nur für den Betrieb im Innen- „ bereich geeignet! GEFAHR! „ Vermeiden Sie Lebens - und Verletzungsgefahr durch unsachgemäßen Gebrauch! VORSICHT! „ Betreiben Sie das Gerät nicht mit beschädig- tem Kabel, Netzkabel oder Netzstecker.
  • Seite 27 me von der Karosserie. Entfernen Sie im An- schluss daran die Anschlussklemme von der Batterie. STROMSCHLAG GEFAHR! „ Fassen Sie die Pol - Anschlussklemmen („–“ und „+“) ausschließlich am isolierten Bereich an! STROMSCHLAG GEFAHR! „ Führen Sie den Anschluss an die Batterie und an die Steckdose des Netzstroms vollkom- men geschützt vor Feuchtigkeit durch! STROMSCHLAG GEFAHR!

  • Seite 28: Explosions- Und Brandgefahr

    Erhaltungsladevorgang in einem witterungsge- schützten Raum mit guter Belüftung durch. Stellen Sie sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Licht (Flammen, Glut oder Funken) vorhanden ist! EXPLOSIONS- UND BRANDGEFAHR! „ Stellen Sie sicher, dass explosive oder brenn- bare Stoffe, z. B. Benzin oder Lösungsmittel beim Gebrauch des Kfz - Batterieladegerätes nicht entzündet werden können! EXPLOSIVE GASE!
  • Seite 29 beschädigt werden. Setzen Sie das Kfz - Batterieladegerät nicht der „ Nähe von Feuer, Hitze und lang andauernder Temperatur einwirkung über 50 °C aus! Bei hö- heren Temperaturen sinkt automatisch die Aus- gangsleistung des Kfz - Batterieladegerätes. Verwenden Sie das Kfz - Batterieladegerät nur „...

  • Seite 30: Sicherheit Von Personen

    aus Umweltschutzgründen bei Nichtgebrauch vom Netzstrom! Bedenken Sie, dass auch der Standby - Betrieb Strom verbraucht. Seien Sie stets aufmerksam und achten Sie im- „ mer darauf, was Sie tun. Gehen Sie stets mit Vernunft vor und nehmen Sie das Kfz - Batterie- ladegerät nicht in Betrieb, wenn Sie unkon- zentriert sind oder sich unwohl fühlen.

  • Seite 31: Elektrische Sicherheit

    einwandfreiem Zustand. Netzstecker und Anschlussklemmen dürfen „ nicht nass werden. Setzen Sie das Gerät we- der Regen noch feuchter Witterung aus. Las- sen Sie es nicht mit Wasser in Berührung kom- men oder tauchen es unter Wasser. Es besteht die Gefahr eines elektrischen Schlages! Lassen Sie das Gerät nicht bei hohen Außen- „...

  • Seite 32: Spezifische Sicherheitshinweise

    z Spezifische Sicherheitshinweise Eine leicht erhöhte Temperatur beim Laden ist „ keine Fehlfunktion, sondern völlig normal. Halten Sie das Kfz-Batterieladegerät „ Feuchtigkeit und hohen Temperaturen sowie Feuer fern. Bewahren Sie das Kfz-Batterieladegerät „ einem trockenen Ort auf und schützen Sie die- ses vor Feuchtigkeit und Korrosion.

  • Seite 33: Trennen

    zeugs vom Plus - Pol der Batterie. Klemmen Sie erst dann die „+“- Pol - Schnell kontakt - Anschlussklemme „ (rot) des Kfz - Batterieladegeräts an den „+“- Pol der Batterie. Klemmen Sie die „–“- Pol - Schnellkontakt-Anschlussklemme (schwarz) „ an den „–“- Pol der Batterie.

  • Seite 34: Wiederbelebung

    z Wiederbelebung Werden nach ca. 90 Sek. zwischen 7,5–10,5 V erkannt, liegt eine 12 V-Batterie vor. Der Ladeprozess beginnt mit dem Pulsbetrieb zur Wieder- belebung. Die Spannungsanzeige blinkt. Sind 10,5 V erreicht, schaltet das Gerät in die weiteren Ladestufen. Die Wiederbelebung ist identisch bei allen 12 V-Ladeprogrammen.

  • Seite 35: Erhaltungsladung

    Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevor- gang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung. Programm 4 , „12 V“, (14,7 V / 5,0 A) Zum Laden von 12 V-Batterien mit einer Kapazität von 14 Ah–120 Ah unter kalten Bedingungen oder zum Laden von AGM-Batterien: Drücken Sie die Programmwahltaste...

  • Seite 36: Eu-Konformitätserklärung

    Katharina-Loth-Str. 15 DE-66386 St. Ingbert erklären in alleiniger Verantwortung, dass das Produkt Kfz - Batterieladegerät Herstellungsjahr: 2022 / 04 IAN: 373295_2104 Modell: ULGD 5.0 C1 Modellnummer: 2406 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Niederspannungsrichtlinie 2014/35/EU Elektromagnetische Verträglichkeit 2014/30/EU...

  • Seite 37: Hinweise Zu Garantie Und Serviceabwicklung

    Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen: EN 60335-2-29:2004/A11:2018 EN 60335-1:2012/A2:2019...

  • Seite 38: Garantiezeit Und Gesetzliche Mängelansprüche

    z Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
  • Seite 39 Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service- Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 373295 Ihre Bedienungsanleitung öffnen. So erreichen Sie uns: DE, AT, CH Name: C. M. C. GmbH Internet-Adresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894/ 9989750...
