5.2

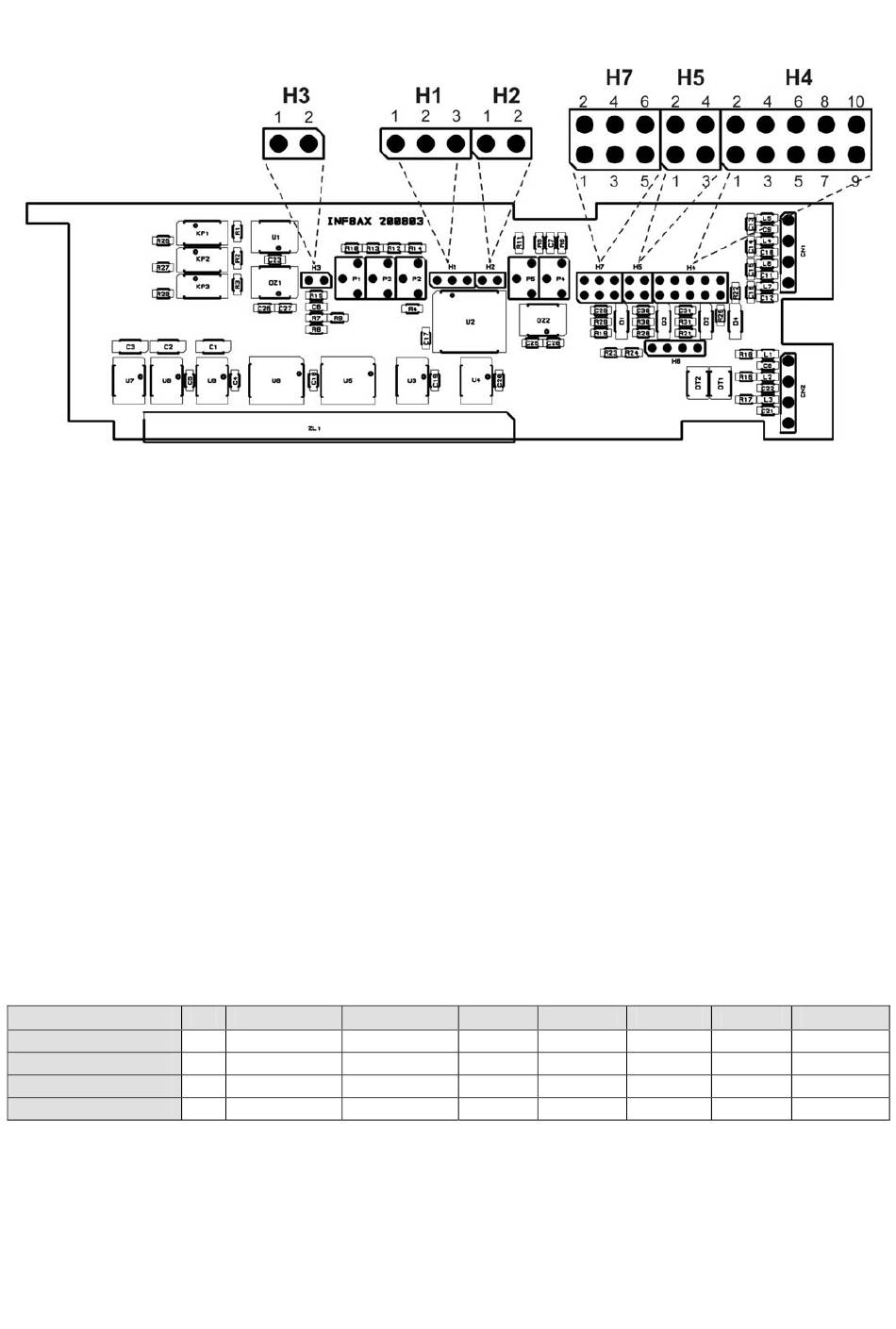

Eingangsplatte
5.2.1 Eingänge für parallele Daten
Die Eingänge für absolut kodierte Sensoren mit parallelen Daten sind über den Flachkabelstecker P6
zugänglich - Seite 10. Im Header H4 wird der Jumper in die Position 5-6 gesteckt.
5.2.2 Eingänge für serielle Daten
Die Eingänge für absolute kodierte Sensoren mit seriellen Daten sind über der Stecker P4 zugänglich –
Seite 10. Die Headers werden wie folgt belegt:
5.2.3 Analog Ausgänge
Zwei Analogausgänge -10 ... +10V (oder 0 ... 10V) und 0/4-20mA werden simultan generiert. Die
gewünschte Konfiguration wird mit H1, H2 und H3 auf der Eingangsplatte gesetzt.
Analogausgang und Einstellpotentiometer
Ausgang
0...10V, 4-20mA
0...10V, 0-20mA
-10...+10V, 4-20mA
-10...+10V, 0-20mA
H1
H2
1-2
offen
offen
2-3
offen
geschlossen
1-2
geschlossen
offen
2-3
geschlossen
geschlossen
H4 1-2, 5-6, 9-10
H7 1-2, 3-4, 5-6
H3
P1
4.00mA
20.00mA
0.00mA
20.00mA
4.00mA
20.00mA
0.00mA
20.00mA
12
P2
P3
+10.00V
---
+10.00V
---
+10.00V
-10.00V
+10.00V
-10.00V
P4
P5
0.00V fein
0.00V fein
---
---
