MONTAGE
1.
Prüfen Sie, welche DS (1) am nächsten, den durch Aufkleber
an der Markise gekennzeichneten Punkten stehen.
2.
Befestigen Sie mit Schraubzwingen (2) die DH (3).
3.
Spannen Sie eine Richtschnur (4) zwischen den äußeren DH.
4.
Durchbohren Sie die DS (1) durch die Löcher der DH (3).
5.
Schlagen Sie den Scheibendübel (5) über die Bohrung
in den DS (1).
6.
Stecken Sie die Gewindestangen (6) durch die
Bohrungen der DS (1) und Scheibendübel (5).
7.
Schieben Sie den DH (3) und die Scheibe (7)
auf die Gewindestange (6).
8.
Drehen Sie die Muttern (8) auf den Gewindestangen (6) fest.
9.
Montieren Sie die Deckenkonsolen (9) an die DH (3).

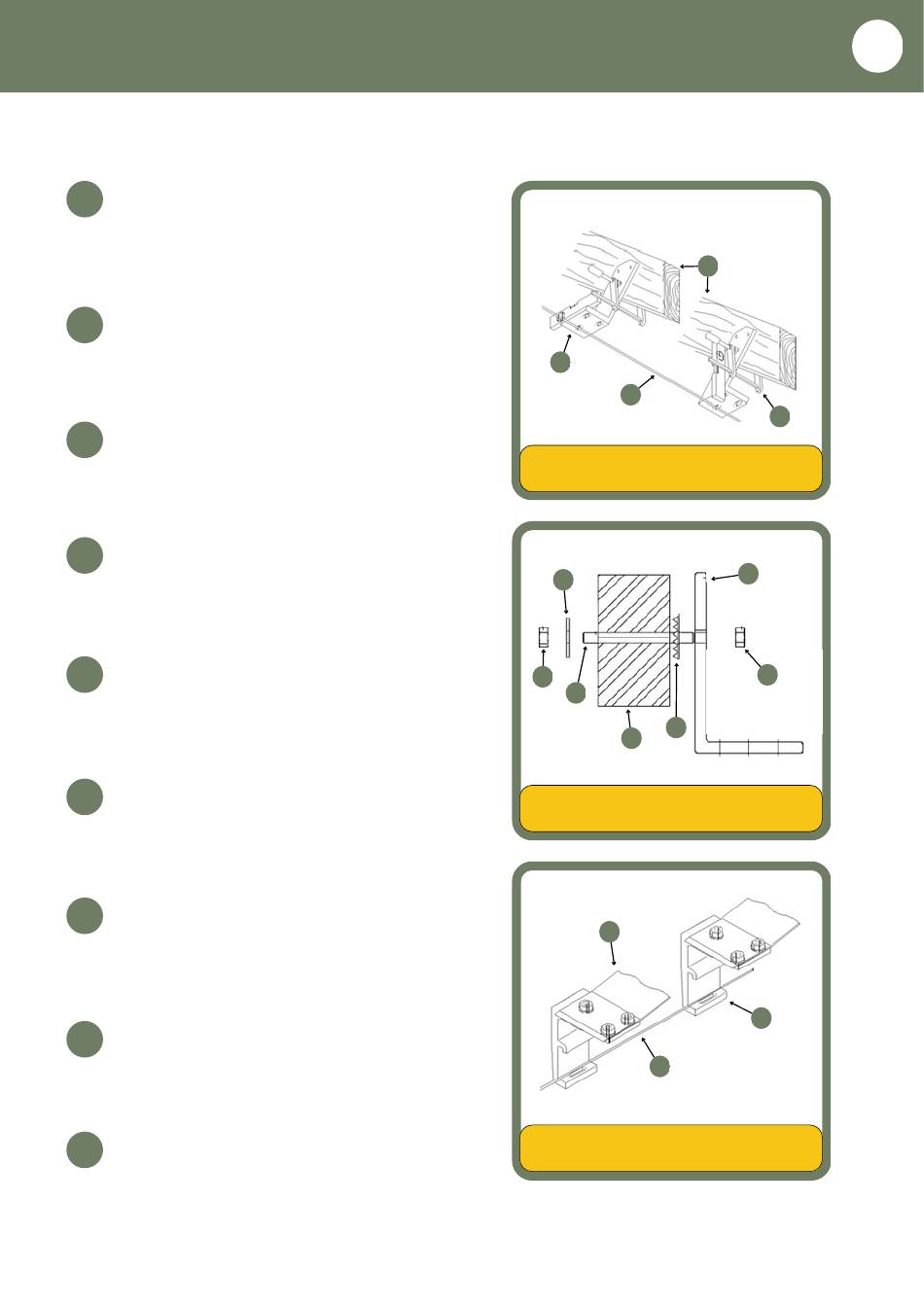

MONTAGE DER DACHSPARRENHALTER
DH = Dachsparrenhalter / DS = Dachsparren
3
4
Achten Sie darauf, dass die Halter
fluchten und auf gleicher Höhe liegen !
7
8
6
5
1
Benutzen Sie einen 12 mm Bohrer und auf
keinen Fall einen größeren Bohrer als 12 mm !
3
4
Richten Sie die Konsolen mit
Richtschnur und Wasserwaage aus !
