MONTAGE
1.
Zeichnen Sie mit der Wasserwaage (1) senkrechte Striche.
2.
Legen Sie die Höhe des ersten Konsole (2) fest.
3.
Zeichnen Sie die Befestigungslöcher an die Wand an.
4.
Übertragen Sie die Maße auf den anderen Befestigungspunkt.
5.
Zeichnen Sie die Befestigungspunkte an.
6.
Bohren Sie die Befestigungslöcher der Konsolen (2).
7.
Montieren Sie die Konsolen (2).

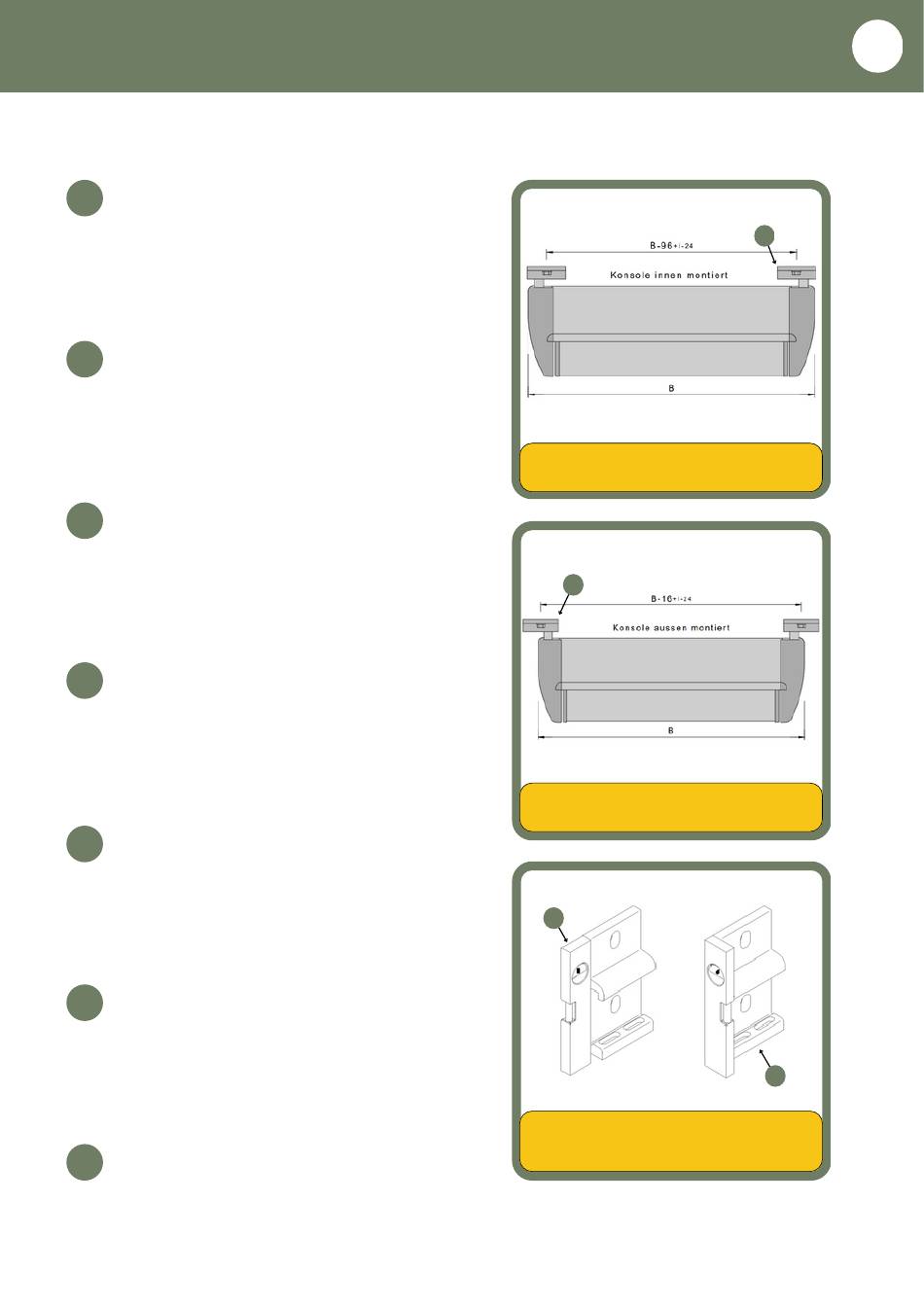

MONTAGE DER WANDKONSOLEN
Richten Sie die Konsolen mit
der Wasserwage genau aus !
2
Achten Sie auf die genaue Flucht der Konsolen,
sowohl in der Höhe, als auch in der Tiefe !
1
Gleichen Sie Höhenunterschiede durch die
Langlöcher, Tiefenunterschiede durch das
Hinterlegen von Distanzplatten aus !
13
2
2
