Bedienelemente und Anzeigen
5.2 Touch-Stift wechseln
5.2 Touch-Stift wechseln
Voraussetzung
Für das Wechseln des Touch-Stifts benötigen Sie folgendes Werkzeug:
Vorgehensweise
Gehen Sie zum Wechseln des Touch-Stifts wie folgt vor:
1. Beenden Sie die Software RemoteOperate Client.
2. Schalten Sie das Bediengerät aus.
3. Legen Sie das Bediengerät mit der Vorderseite auf einer sauberen, ebenen Fläche ab.

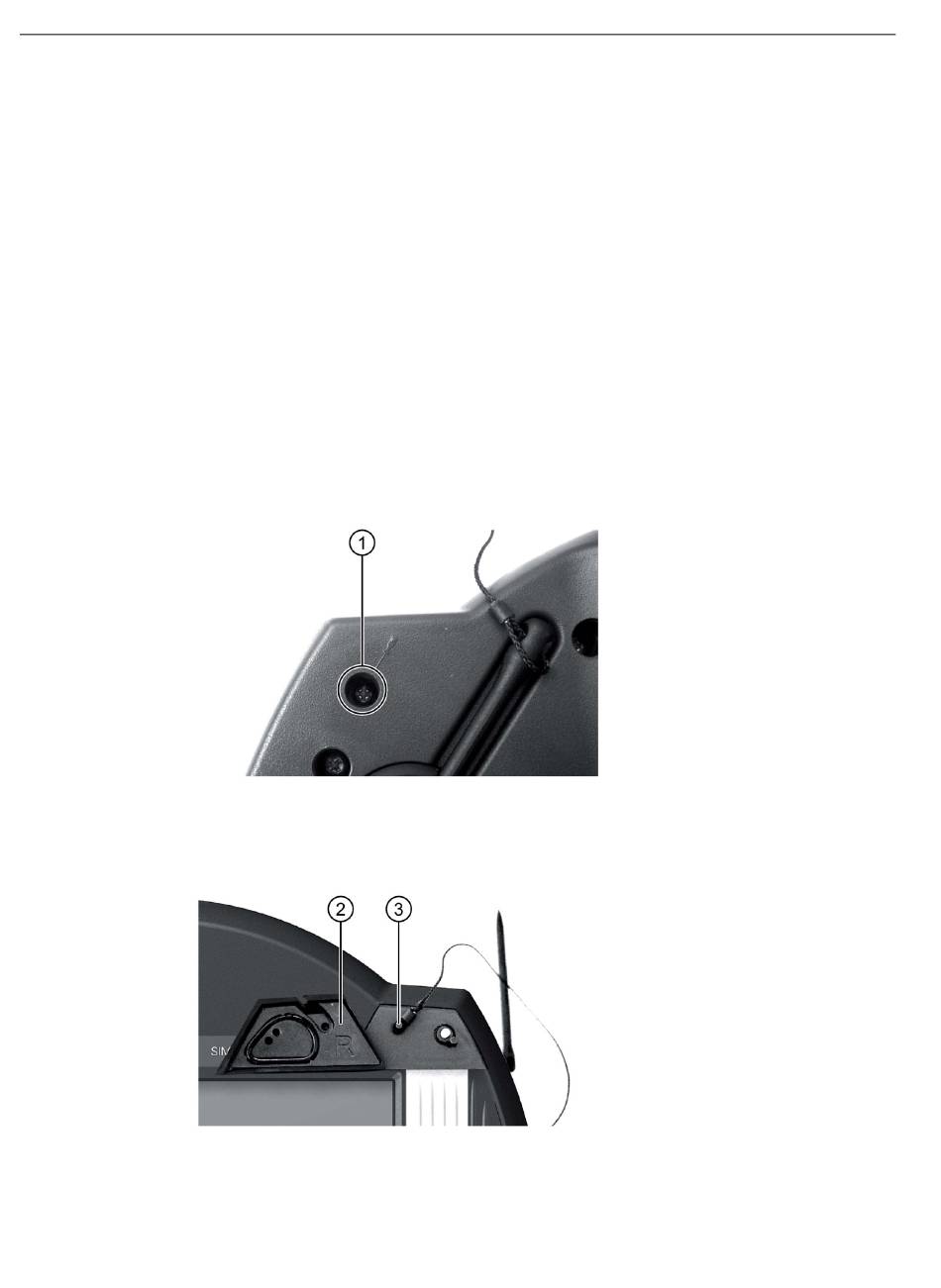

Auf der Rückseite des Bediengeräts befindet sich links und rechts oben jeweils eine
Schraube
Werkzeugsymbol gekennzeichnet.
4. Öffnen Sie die Schraube
wechseln wollen.
5. Entfernen Sie den Fallschutzhöcker
liegt nun frei.
6. Tauschen Sie den Touch-Stift aus.
68
● Kreuzschlitz-Schraubendreher, Größe 2.
①
zum Befestigen der Fallschutzhöcker. Diese Schrauben sind durch ein
①
auf der Seite, auf der sich der Touch-Stift befindet, den Sie
②
. Der Dorn
③
zur Befestigung des Touch-Stifts
Mobile Panel 277 RO
Betriebsanleitung, 10/2015, A5E36824255-AA
