10.5 Anschlussbeispiele für Zustimmtaster und STOP-Taster
10.5 Anschlussbeispiele für Zustimmtaster und STOP-Taster
Einleitung
Dieses Kapitel enthält Anschlussbeispiele für Zustimm- und STOP-Taster entsprechend der
Kategorie 3 PL d nach EN ISO 13849-1:2008/AC:2009.
Hinweis
Um die Kategorie 3 PL d nach EN ISO 13849-1:2008/AC:2009 zu gewährleisten, beachten
Sie auch die Betriebsanleitung des eingesetzten Überwachungsgeräts.
Die in den folgenden Beispielen aufgeführten Überwachungsgeräte erfüllen die
Kategorie 4 PL e nach EN ISO 13849-1:2008/AC:2009.
Für die Berechnung der gesamten Sicherheitsfunktion "Stop" und "Zustimmung" sind das
Überwachungsgerät und nachgeschaltete Komponenten noch mit zu berücksichtigen.
Anschluss – Zustimmtaster mit Auswertegerät

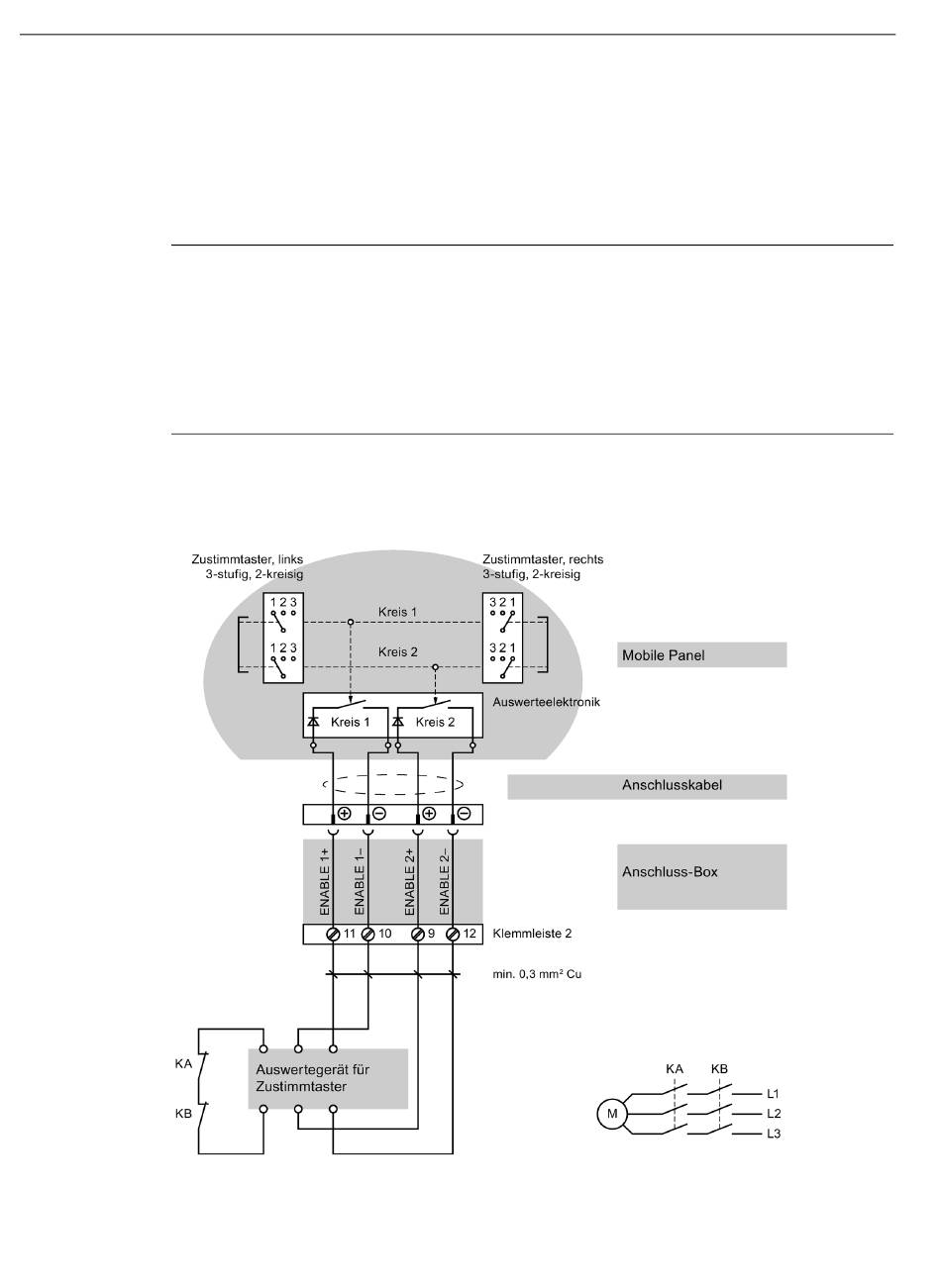

Das folgende Bild zeigt den Anschluss eines Auswertegeräts an die Zustimmtaster des
Mobile Panel.
Alle Kontakte der Sicherheitsrelais (Schütze) KA und KB sind mit zwangsgeführten
Kontakten entsprechend EN 50205:2002 ausgestattet.
