4.4.5 Server anschließen

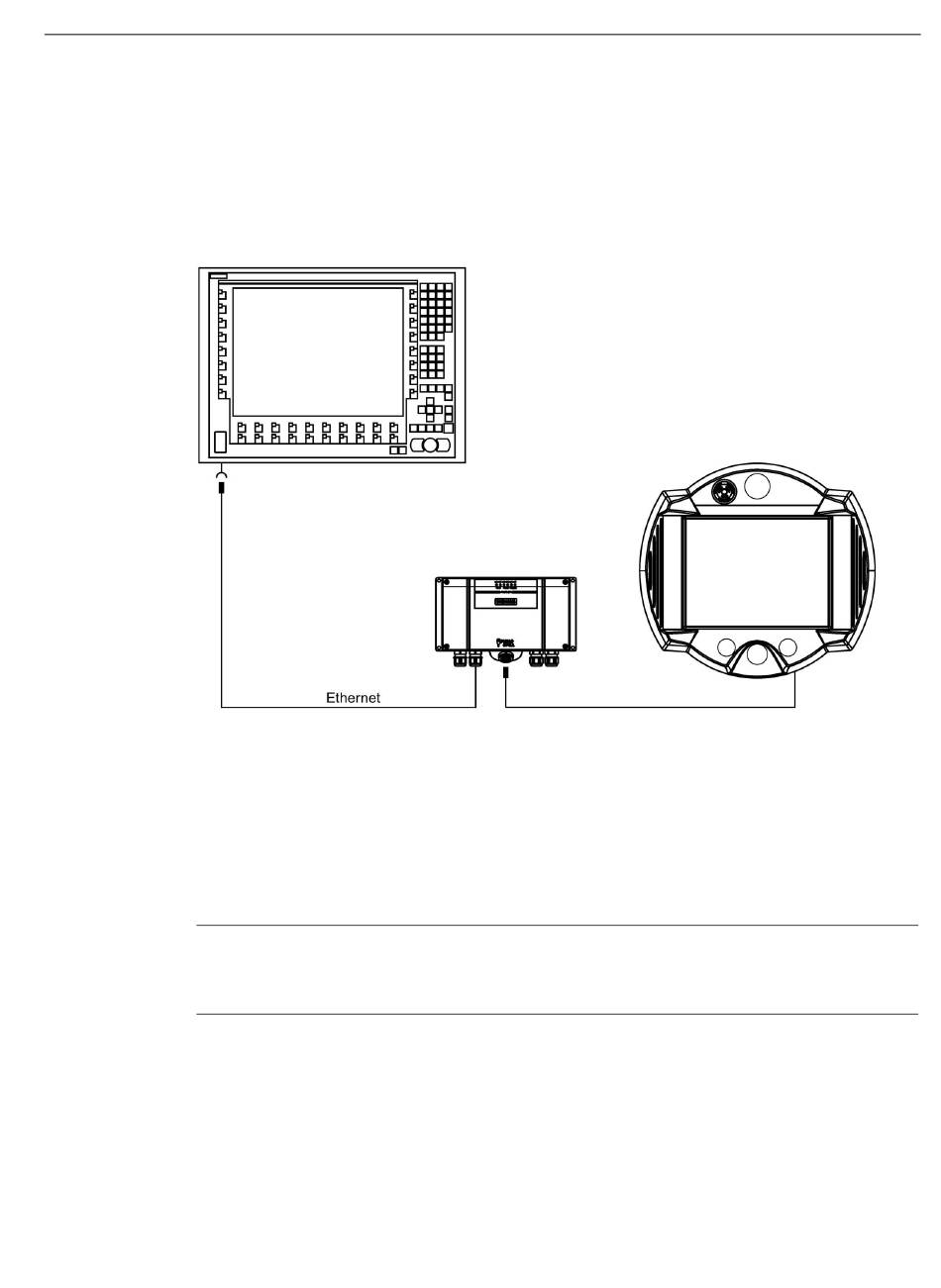

Anschlussgrafik
Das folgende Bild zeigt, wie Sie einen Panel PC als Server über die Anschluss-Box mit dem
Bediengerät verbinden.
4.4.6 Stromversorgung anschließen
Die Versorgungsspannung für das Bediengerät wird an einer Klemmleiste in der Anschluss-
Box angeschlossen.
Verbinden Sie den Schutzleiteranschluss der Anschluss-Box mit dem Schrankgehäuse bzw.
Potenzialausgleich.
Hinweis
Verpolschutz
Die Anschluss-Box hat einen Verpolschutz.
