1.3.2 Anschluss-Box

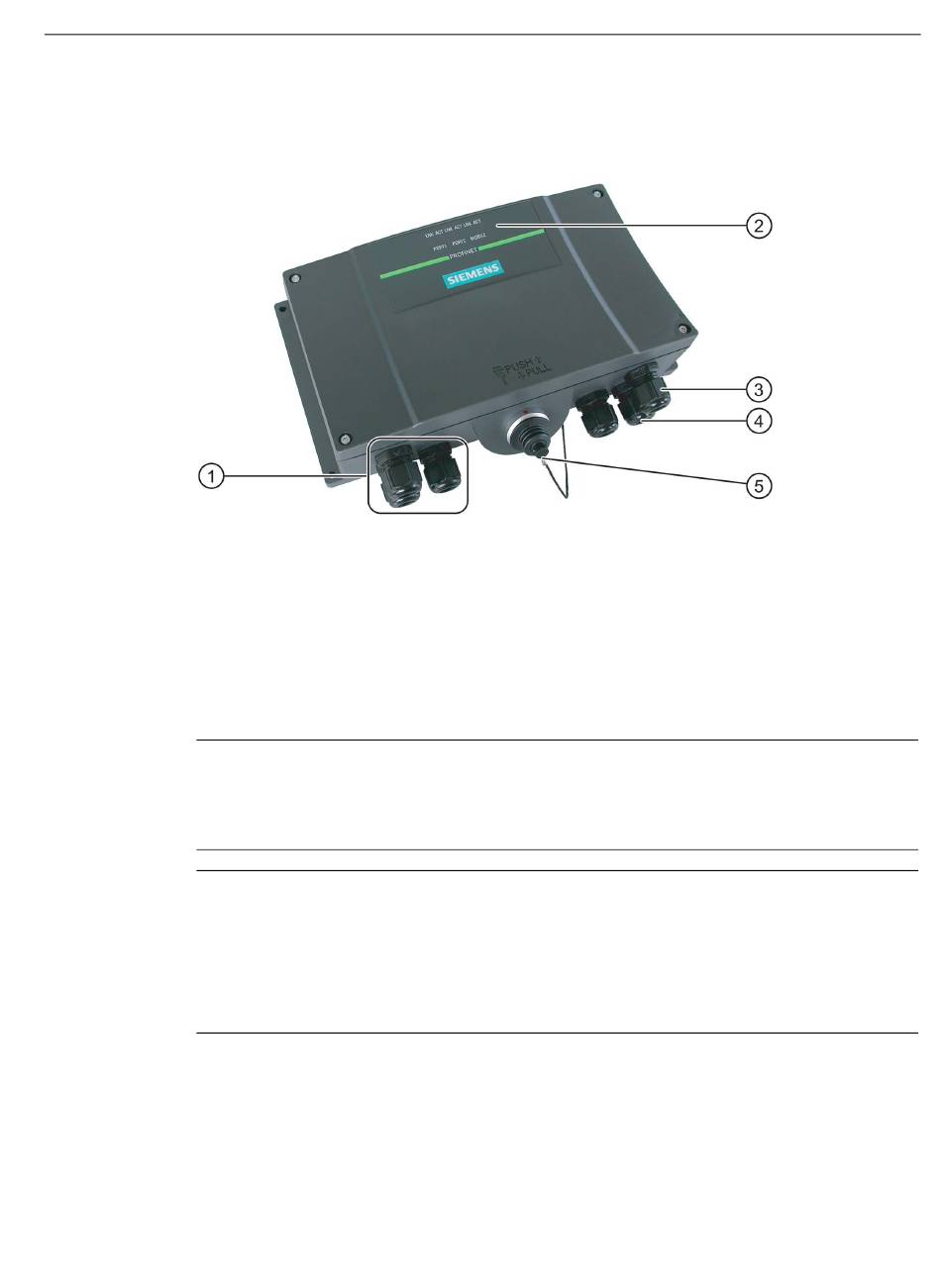

Das Mobile Panel 277 RO ist kompatibel mit der Anschluss-Box PN Plus:
①
②
③
④
⑤
Es ist mechanisch sichergestellt, dass Sie an der Anschluss-Box PN Plus nur das
Anschlusskabel PN stecken können.
Hinweis
Schutzart
Bei gestecktem Mobile Panel 277 RO oder bei gesteckter Blindkappe ist die Schutzart IP65
an der Anschluss-Box gewährleistet.
Hinweis
Wiederbereitschaftszeit
Warten Sie ca. eine Sekunde nach dem Abziehen des Anschlusskabels von der Anschluss-
Box, bevor Sie das Anschlusskabel wieder anstecken.
Nach Spannungsausfällen unter einer Sekunde ist ein Abziehen des Anschlusskabels
notwendig.
Bestellinformation
Die Anschluss-Box PN Plus gehört nicht zum Lieferumfang des Bediengeräts. Die
Anschluss-Box PN Plus ist unter der Artikelnummer 6AV6671-5AE11-0AX0 erhältlich.
Mobile Panel 277 RO
Betriebsanleitung, 10/2015, A5E36824255-AA
Verschraubung für die Prozessdatenleitung
LED-Anzeigen
Verschraubung für Stromversorgungskabel
Verschraubung für Kabel mit den Zusatzsignalen Stopp und Zustimmtaster und für Steue-
rungsbegleitsignale
Anschlussbuchse für das Anschlusskabel – mit Blindkappe abgedeckt
Überblick
1.3 Zubehör
13
