Technische Angaben
10.5 Anschlussbeispiele für Zustimmtaster und STOP-Taster
Anschlussbeispiel 2 – STOP-Taster mit Sicherheitsschaltgerät

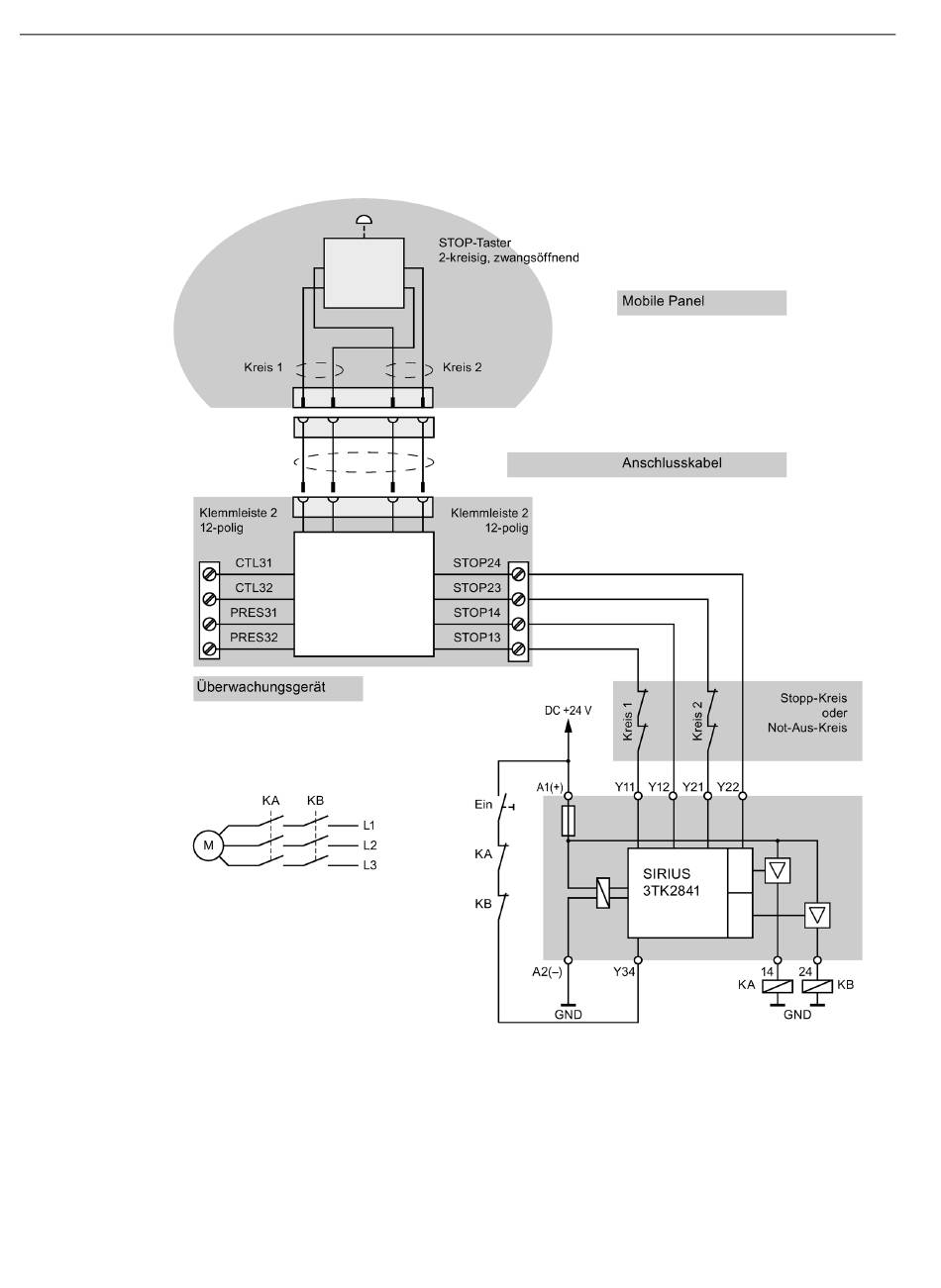

Das folgende Bild zeigt den Anschluss des Sicherheitsschaltgeräts SIRIUS 3TK2822 oder
SIRIUS 3TK2841 an den STOP-Taster des Mobile Panel.
Alle Kontakte der Sicherheitsrelais (Schütze) KA und KB sind mit zwangsgeführten
Kontakten entsprechend EN 50205:2002 ausgestattet.
Die Monitoring-Ausgänge dürfen nicht für sicherheitsrelevante Funktionen eingesetzt
werden.
