3.
4.
430BAL008985DE_7
24.01.2023

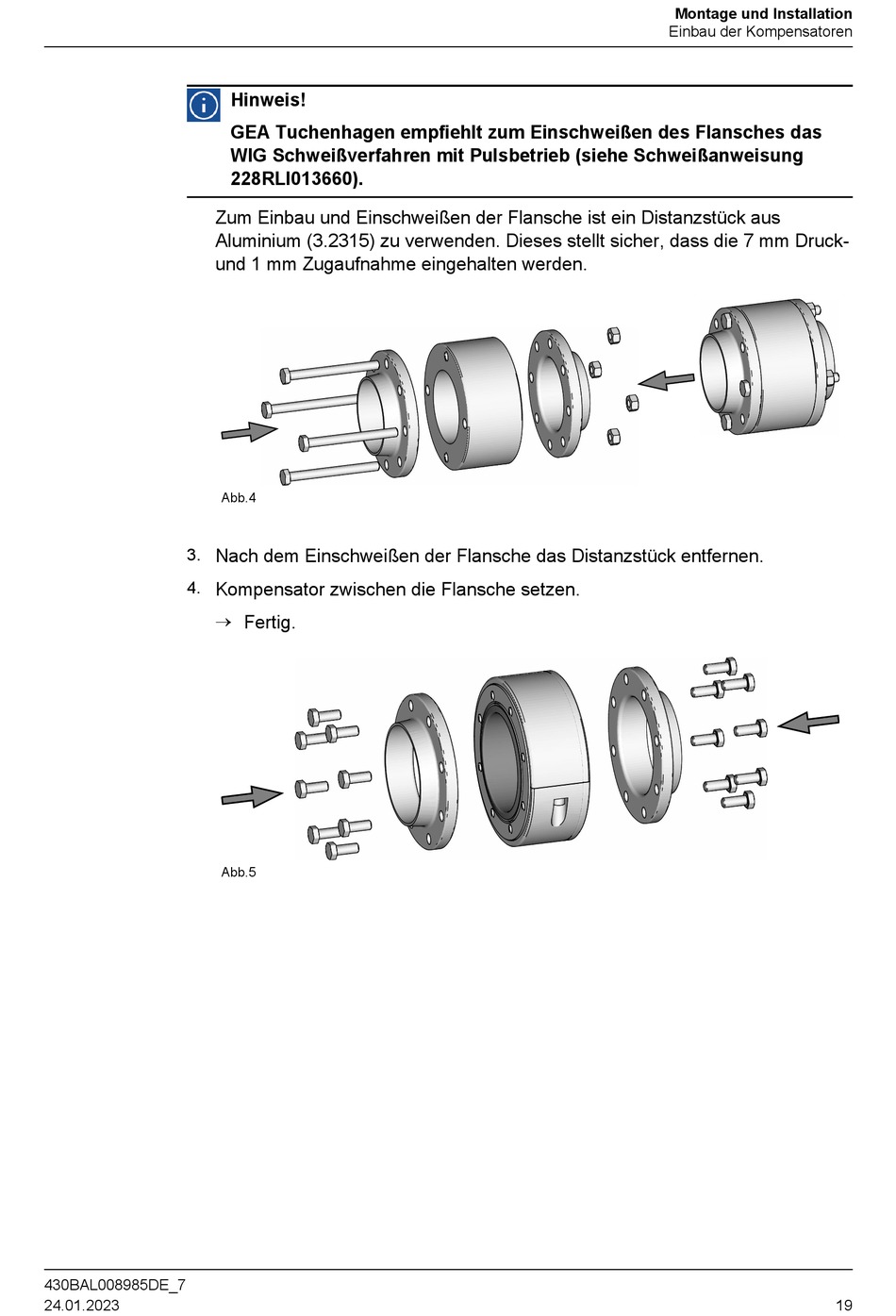

Hinweis!
GEA Tuchenhagen empfiehlt zum Einschweißen des Flansches das
WIG Schweißverfahren mit Pulsbetrieb (siehe Schweißanweisung
228RLI013660).
Zum Einbau und Einschweißen der Flansche ist ein Distanzstück aus
Aluminium (3.2315) zu verwenden. Dieses stellt sicher, dass die 7 mm Druck-
und 1 mm Zugaufnahme eingehalten werden.
Abb.4
Nach dem Einschweißen der Flansche das Distanzstück entfernen.
Kompensator zwischen die Flansche setzen.
®
Fertig.
Abb.5
Montage und Installation
Einbau der Kompensatoren
19
