Montage und Installation
Sicherheitshinweise
6
Montage und Installation
6.1
Sicherheitshinweise
Gefährliche Situationen während der Montage können durch
sicherheitsbewusstes und vorausschauendes Verhalten des Personals
vermieden werden.
Bei der Montage gelten folgende Grundsätze:
•
•
•
•
•
•
6.2
Einbau der Kompensatoren
Voraussetzung:
Beim Aufstellen des Blockes / Rohrleitung müssen Achs- und Winkelversatz vor
dem Einbau des Kompensators geprüft werden.
Einschweißen der Flansche mittels Distanzstück
Das Montagemaß für die Kompensation von 7 mm Druck und 1 mm Zug beträgt
für alle Nennweiten 51,6 mm. Dabei ist ein Korrekturmaß für Schweißschwund
von 2 x 0,5 mm = 1 mm berücksichtigt. Für abweichende Bedingungen können
Sie uns gerne kontaktieren. Die Anzahl der Kompensatoren kann mit Hilfe eines
Auslegungstools bestimmt werden. Dieses stellen wir ihnen gerne zur Verfügung.
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.3
2.
18
Nur dafür qualifiziertes Personal darf die Komponente aufstellen, montieren
und in Betrieb nehmen.
Am Aufstellort müssen ausreichend große Arbeits- und Verkehrsbereiche
vorhanden sein.
Beachten Sie die Transportanleitung und Kennzeichnungen am Transportgut.
Entfernen Sie herausstehende Nägel an Transportkisten sofort nach dem
Öffnen.
Personen dürfen sich nicht unter schwebenden Lasten aufhalten.
Der Kompensator muss so montiert werden, dass die Leckagebohrung nach
unten ausgerichtet ist.

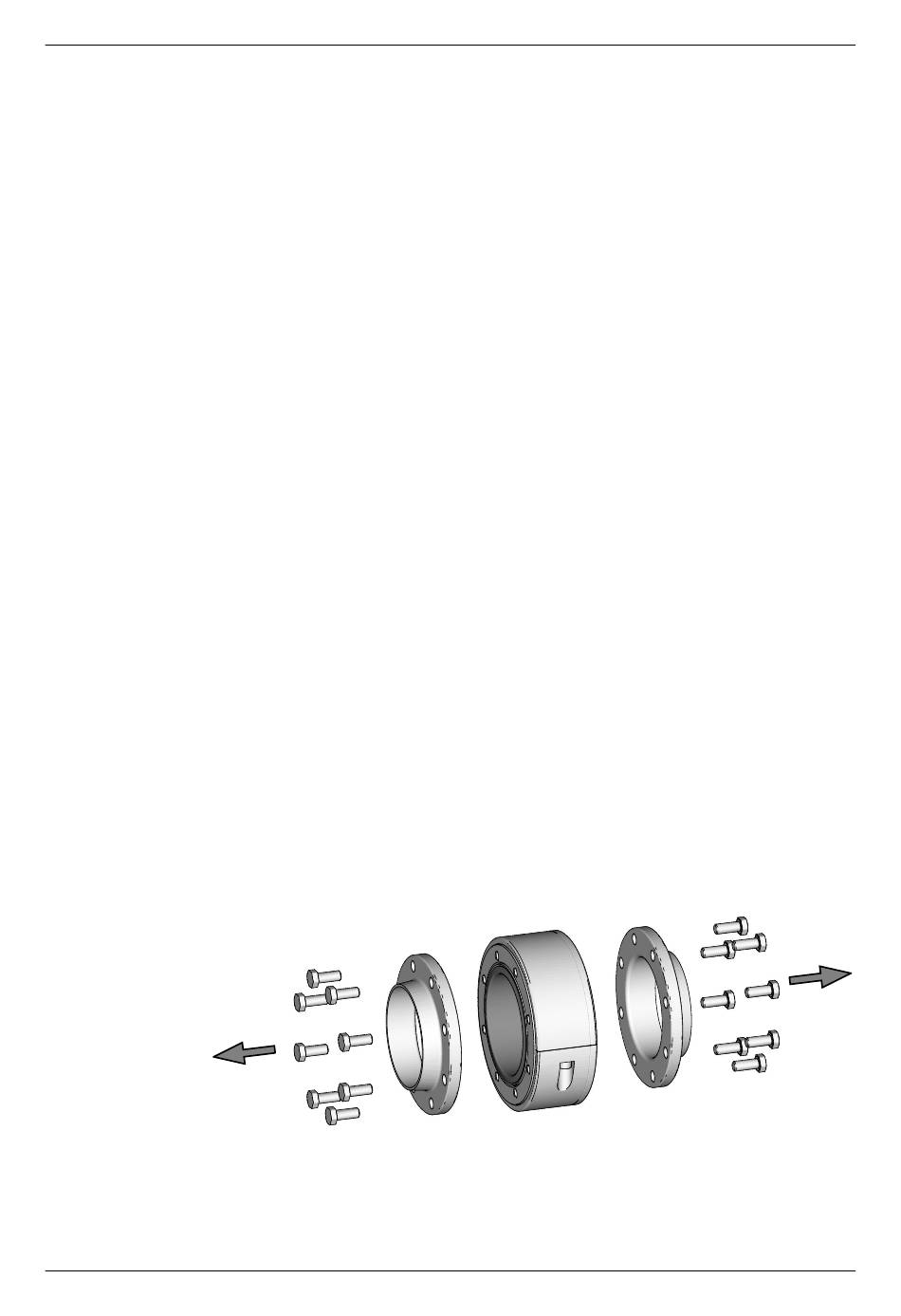

Flansche vom Kompensator abnehmen.
Distanzstück verwenden, um die Flansche mit dem richtigen Abstand in die
Rohrleitung zu schweißen.
430BAL008985DE_7
24.01.2023
