Endress+Hauser Proline 300 Kurzanleitung Seite 20

Elektrischer Anschluss

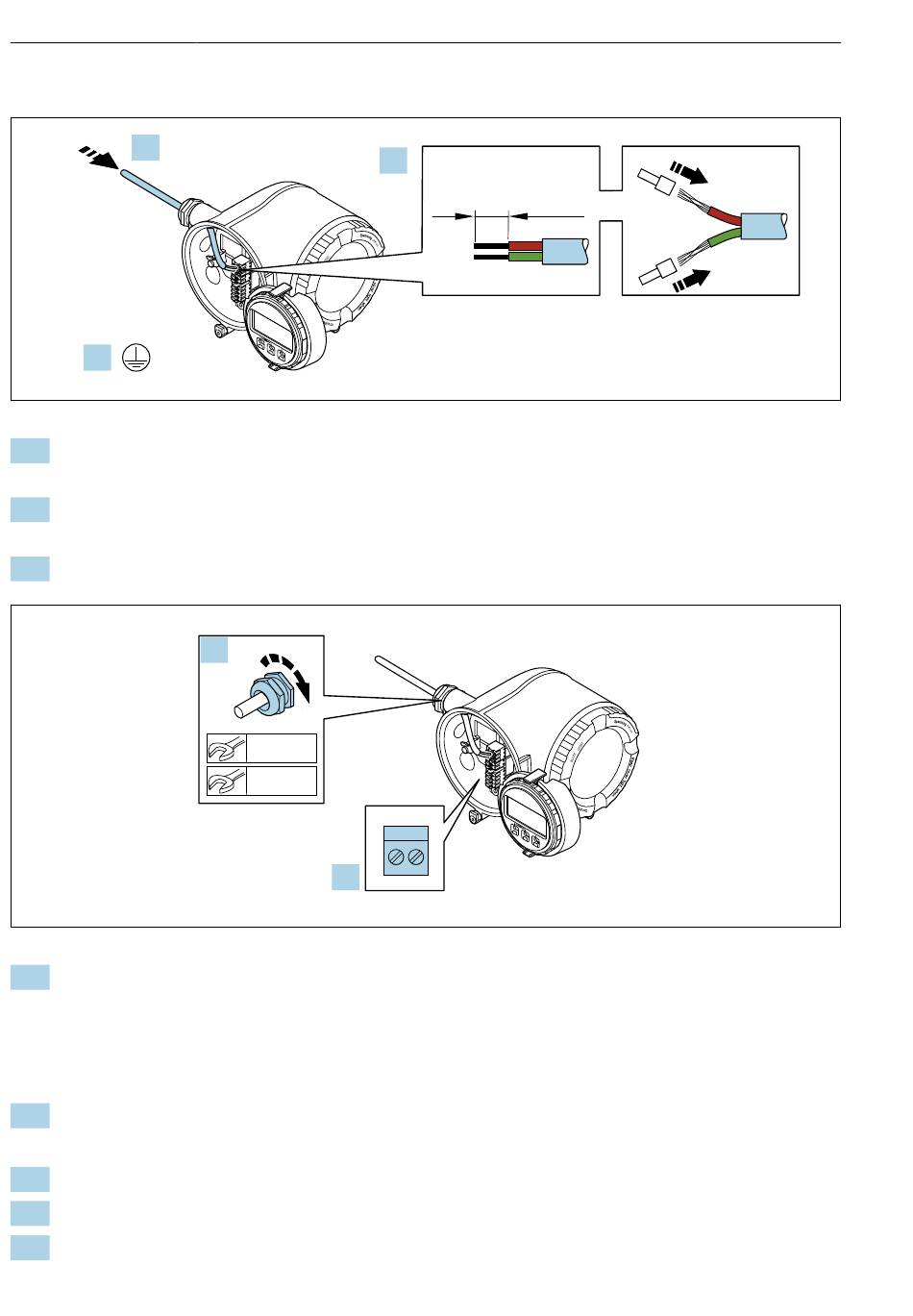

Versorgungsspannung und weitere Ein-/Ausgänge anschließen
1.
3.
1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
3. Schutzleiter anschließen.
4. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  17.
5. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
6. Klemmenabdeckung zuklappen.
7. Halterung des Anzeigemoduls im Elektronikraum aufstecken.
8. Anschlussraumdeckel aufschrauben.
20
E S
C
–
+
E
5.
22 mm
24 mm
4.
Durchflussmessgerät Proline 300 PROFINET mit Ethernet-APL
2.
10 (0.4)
mm (in)
E S
C
–
+
E
A0051128
A0033984
