Endress+Hauser Proline 300 Kurzanleitung Seite 11

Durchflussmessgerät Proline 300 PROFINET mit Ethernet-APL
4 Montage
Detaillierte Angaben zur Montage des Messaufnehmers: Kurzanleitung Messaufnehmer
→  3
4.1 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Messumfor-
mergehäuse gedreht werden.
2.

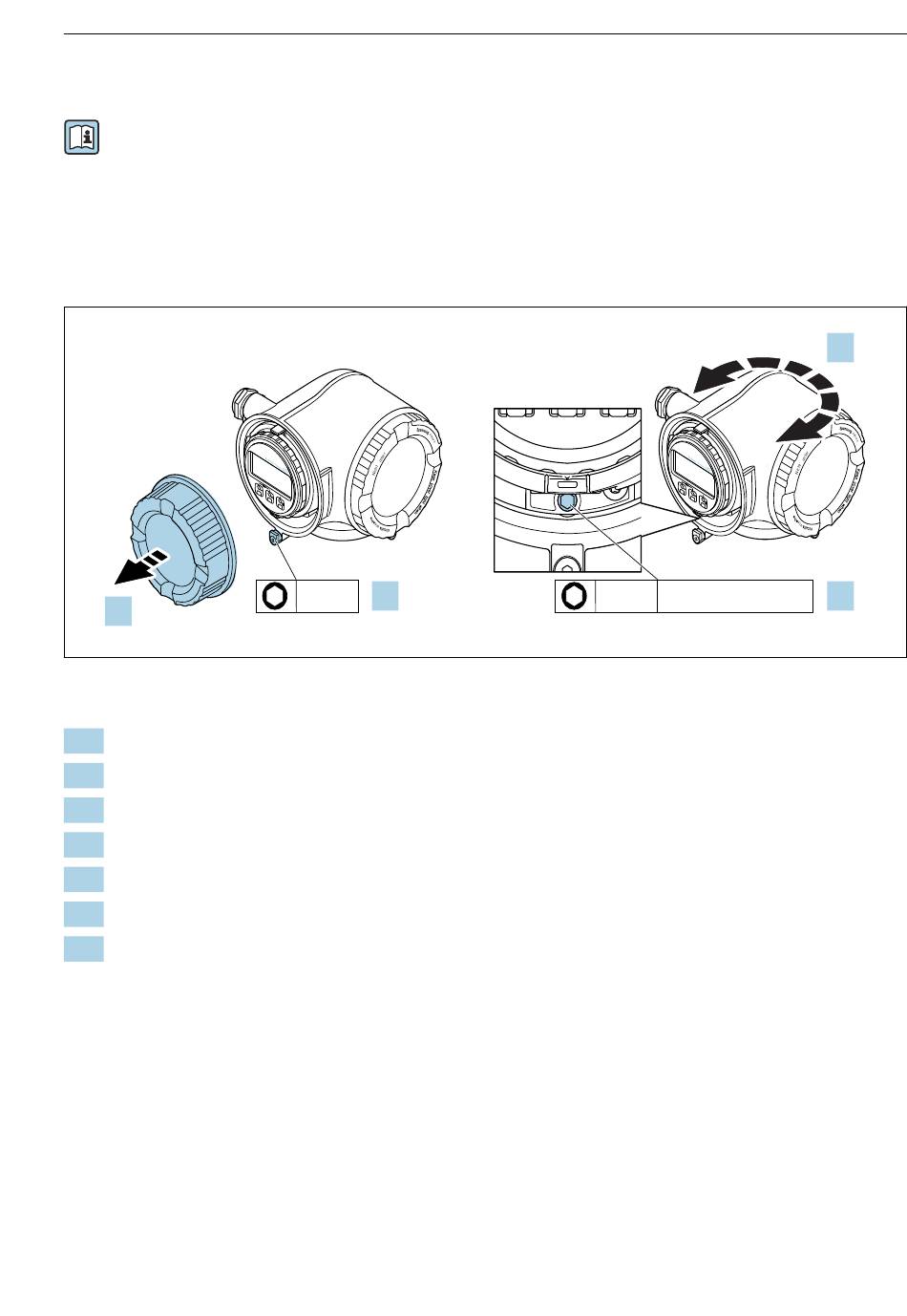

 1 Nicht Ex-Gehäuse
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Befestigungsschraube lösen.
4. Gehäuse in die gewünschte Position drehen.
5. Befestigungsschraube anziehen.
6. Anschlussraumdeckel anschrauben.
7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
Endress+Hauser
E S
C
–
+
E
1.
3 mm
E S
C
–
+
E
4 mm 7 Nm (5.2 lbf ft)
Montage
4.
3.
A0029993
11
