INSTALLAZIONE DELL'HARDWARE
MONTAGGIO SU PALO

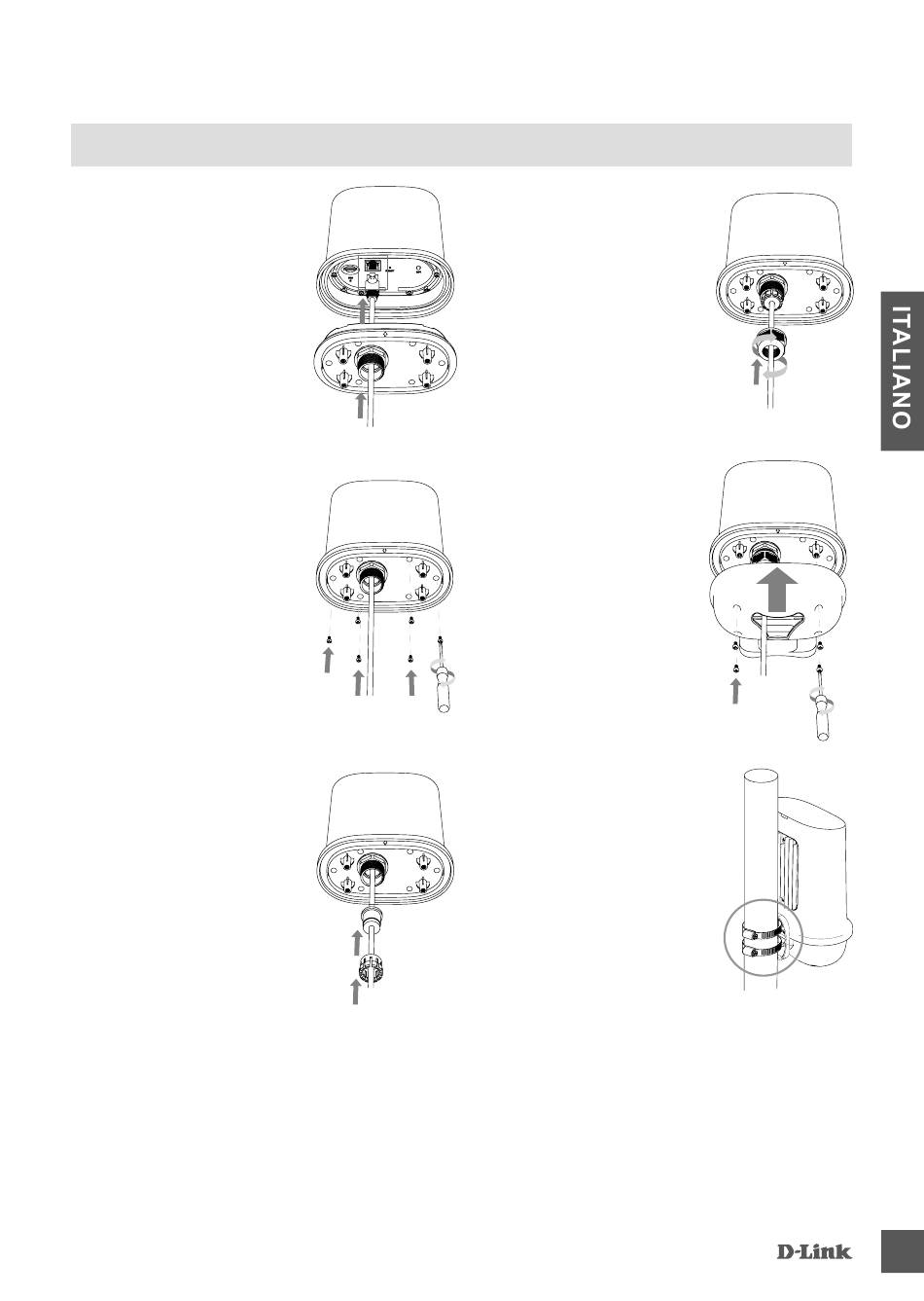

7. Passare il cavo
Ethernet nero
attraverso il foro
nell'alloggiamento
interno e collegarlo
alla porta Ethernet del
dispositivo.
8. Stringere le viti
sull'alloggiamento.
9. Ricollegare la
guarnizione del cavo
RJ-45 e il fermaglio in
plastica
Nota: utilizzare solo
il cavo piatto (10 m)
incluso nel set.
DWP-1010/K T
10. Passare il cavo e
serrare il dado nero
sull'alloggiamento
interno.
11. Passare il cavo RJ-
45 attraverso il
coperchio protettivo
e fissarlo con 4 viti.
12. Collegare le fascette
in acciaio inox al
DWP-1010/KT e
fissare il dispositivo al
palo in una posizione
ottimale rispetto
al trasmettitore
dell'operatore scelto.
