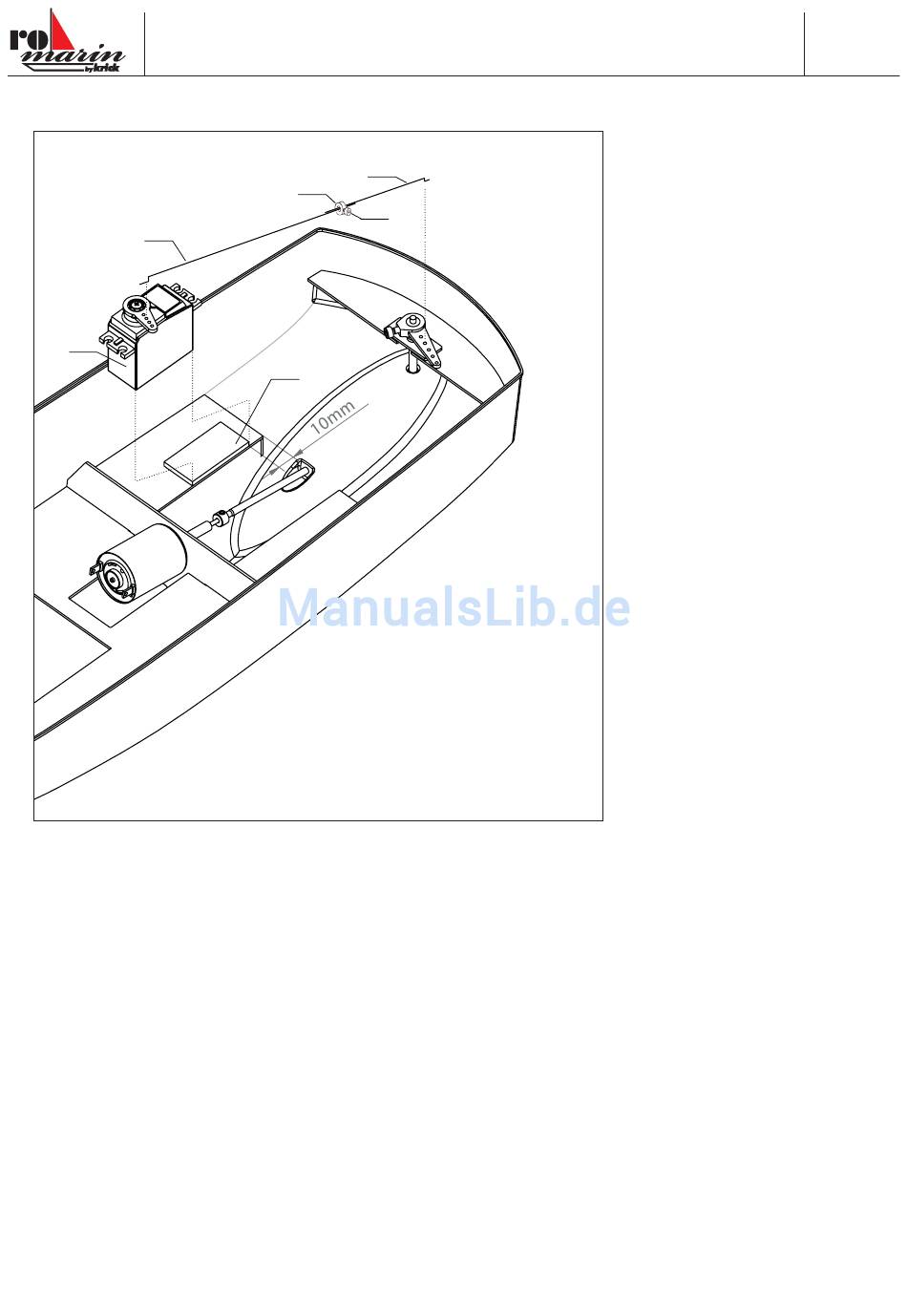

Baustufe 2.1 – Einbau des Ruderservos
2.13
2.12
- Das Ruderservo wie dargestellt mit Doppelklebeband 2.11 auf die Platte 1.2 kleben.
- Den Servohebel so einstellen, dass bei Neutralstellung des Servos der Hebel ca. 15 – 20° ausgerichtet zum Bug steht. Den
Steuerhebel 2.9 so mit der Ruderachse verschrauben, dass seine Bohrungen parallel zu den Bohrungen des Servohebels stehen.
Dabei unbedingt darauf achten, dass die rechtwinklige Ausrichtung des Ruders zum Rumpf bestehen bleibt.
Hängen Sie die Gestänge 2.13 in die Bohrungen der Ruderhebel. Verbinden Sie die beiden Gestänge mit dem Stellring und sichern
sie mit der Schraube 2.14a. Dabei wird auch die exakte Länge des Gestänges eingestellt.
Hinweis: Je nach verwendetem Servotyp kann es in der Anlenkung zu einem leichten Höhenversatz kommen, dies sollte durch die
Flexibilität der Anlenkung ausgeglichen werden.
10
Bauanleitung Barkasse DOLLY
2.13
2.14
2.14a
2.11
© Krick Modelltechnik, Germany, Stand 25.06.2017
Nr.
ro1005
