Allgemeine Hinweise zur Bauanleitung
Hinweise zu den Tiefziehteilen
Nach Beschneiden der Tiefziehteile die Schnittkanten mit
Schleifpapier glätten.
Die Bohrungen in den Tiefziehteilen nach Markierungen und
Maßangaben in den Abbildungen anbringen.
Hinweise zu den Teilen aus den Laser Platten
Dieser Bausatz beinhaltet gelaserte Holz- und Kunststoffteile.
Die Teile haben Unterbrechungen der Konturen, um das Heraus-
fallen auf dem Transportweg zu verhindern. Das Austrennen soll-
te mittels einem scharfen Balsamesser vorgenommen werden.
Bitte nur die der jeweiligen Baustufe zugehörenden Teile aus-
trennen, um das Identifizieren der verbliebenen Teile zu erleich-
tern.
In der Bauanleitung ist eine DIN A4 Seite mit verkleinerten Zeich-
nungen der gelaserten Platten und den Baustufennummerierun-
gen abgebildet.
Die einzelnen Baustufengruppen sollten vor dem Verkleben erst
zusammengesteckt werden, um Passgenauigkeit und Lage der
Teile zu kontrollieren.
Die verbleibenden kleinen Spalten können zum Anheften mittels
Sekundenklebers genutzt werden.
Winkelig zueinander stehende Teile müssen an Ihren Kontakt-
stellen satt aufliegen, da eine Ungenauigkeit in der Summe aller
in Verbindung stehender Teile zum Ende ein maßgenaues Positi-
onieren der Baugruppen erschwert.
Die aufsteigende Nummernfolge der Baustufen soll zur Reihen-
folge der zu verbauenden Teile beitragen. Dies ist nicht immer zu
100% umsetzbar, sollte aber als Richtlinie gesehen werden.
Sichtteile werden nach dem endgültigen Verkleben und vor dem
Lackieren verspachtelt.
Hinweise zu Klebearbeiten
Nur empfohlene Klebstoffe verwenden.
Die Verarbeitungsvorschriften der Klebstoffhersteller beachten.
Alle Teile vor dem Verkleben erst „trocken" anpassen. Bei der
Verwendung von 2-Komponenten Acrylit Klebstoffen keine
dicken Leimraupen aufbringen, sondern den Klebstoff ausstrei-
chen. Alle Klebestellen am Rumpf, an welchen Wasser eindrin-
gen könnte (Ruderlager, Stevenrohr ect.), mit Acrylit Klebstoff
dicht vermuffen.
Nach dem Auftragen von Klebstoff die Teile mit Klammern bzw.
Klebestreifen in Position halten. Kleine Mengen Sekundenkleber
mit einer Nadel oder einem dünnen Draht aufbringen.
Hinweise zu Lötarbeiten
Bei Lötarbeiten am Modell die Metallteile nur kurz aber heiß
löten, da der Kunststoff (Aufbau, Plattformen ect.) sonst beschä-
digt werden könnte. Alternativ kann zum Biegen und Verlöten der
einzelnen Relingteile nach eigenem Ermessen eine Vorrichtung
hergestellt werden.
Alle Lötstellen sauber verputzen. Alle Metallteile vor dem Lackie-
ren gründlich fein schleifen und entfetten. Lötstellen an Steck-
bzw. Kabelverbindungen mit Schrumpfschlauch isolieren.
Bauanleitung Barkasse DOLLY
© Krick Modelltechnik, Germany, Stand 25.06.2017
Hinweise zur Lackierung
Zwischen den Kunststoff-Einzelteilen entstandene Fugen mit
einem Kunststoffspachtel verschließen und anschließend sauber
verschleifen.
Die zur Lackierung vorgesehenen Kunststoffteile vor der Farb-
gebung mit Waschbenzin (kein Nitro) abwaschen und danach
möglichst wenig anfassen. Vor der Lackierung des Rumpfes
empfehlen wir, diesen mit Haftgrund zu behandeln und fein zu
überschleifen.
Wenn sie eine einwandfreie und sauber abgegrenzte Lackierung
wünschen, muss immer abschnittsweise lackiert werden. Das
bedeutet, jedes Einzelteil, welches einen anderen Farbton auf-
weisen soll, wird an das Modell angepasst, danach lackiert und
an das Modell geschraubt bzw. geklebt.
Wird eine mehrfarbige Lackierung gewünscht, so sollten die Ab-
grenzungen mit speziellem Abklebeband vorgenommen werden
– kein Tesakrepp verwenden. Das Klebeband entfernen, wenn
die Farbe „staubtrocken" ist.
Klebeflächen bereits lackierter Teile vor dem Verkleben anschlei-
fen. Zur Lackierung werden nur Lacke auf Acryl- oder Kunstharz-
basis empfohlen.
Bei der Lackierung können Sie sich nach den Abbildungen der
Kartonage richten.
Hinweise zu Wasserlinienbestimmung und Lackierung
Da die Konstruktionswasserlinie (CWL) gleichzeitig die Trennung
zwischen Ober- und Unterwasserlackierung darstellt, ist sie vor
der Lackierung anzureißen.

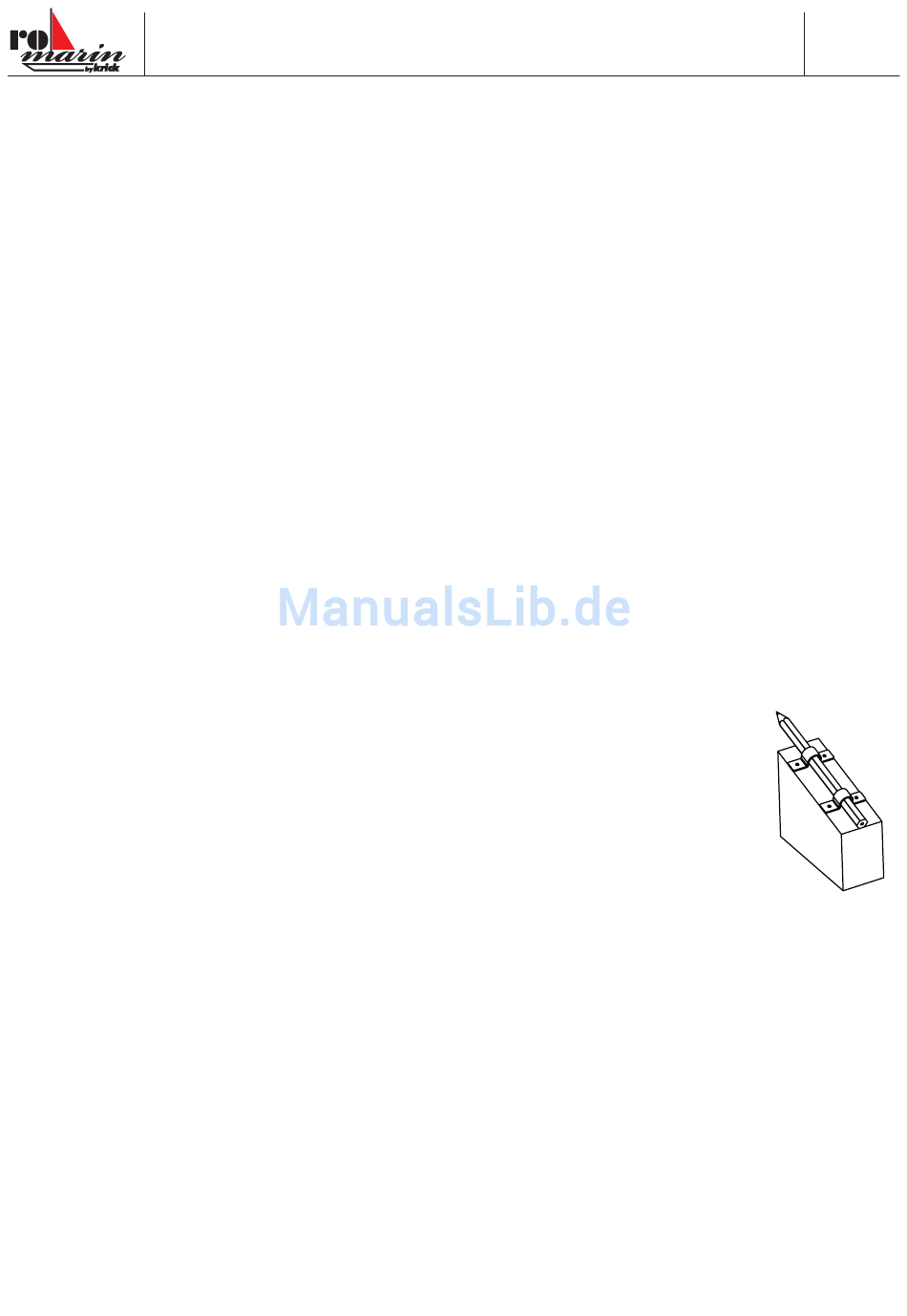

Zum Anreißen der Wasserlinie fertigen Sie sich am besten die in
der Zeichnung dargestellte Vorrichtung.
In der Zeichnung ist die Position der Wasser-
linie angegeben.
Rumpf in den Bootsständer setzen und be-
schweren, damit er nicht verrutschen kann.
Der Bootsständer wird nun so unterlegt,
dass die am Rumpf angezeichnete CWL-
Markierung vorn und hinten den gleichen
Abstand zum Untergrund aufweist. Mit der
Vorrichtung, die zuvor auf korrekte Höhe ein-
gestellt wurde, wird die Wasserlinie rundum
angezeichnet.
Hinweise zur Fernsteuerung
Zum Fahren des Modells genügt eine 2-Kanal Fernsteuerung.
Es wird empfohlen, die vorgesehenen RC-Komponenten einzu-
bauen. Bei Inbetriebnahme die beiliegenden Anleitungen befol-
gen. Steckverbindungen so im Rumpf fixieren, dass sie nicht mit
Sickerwasser in Berührung kommen.
