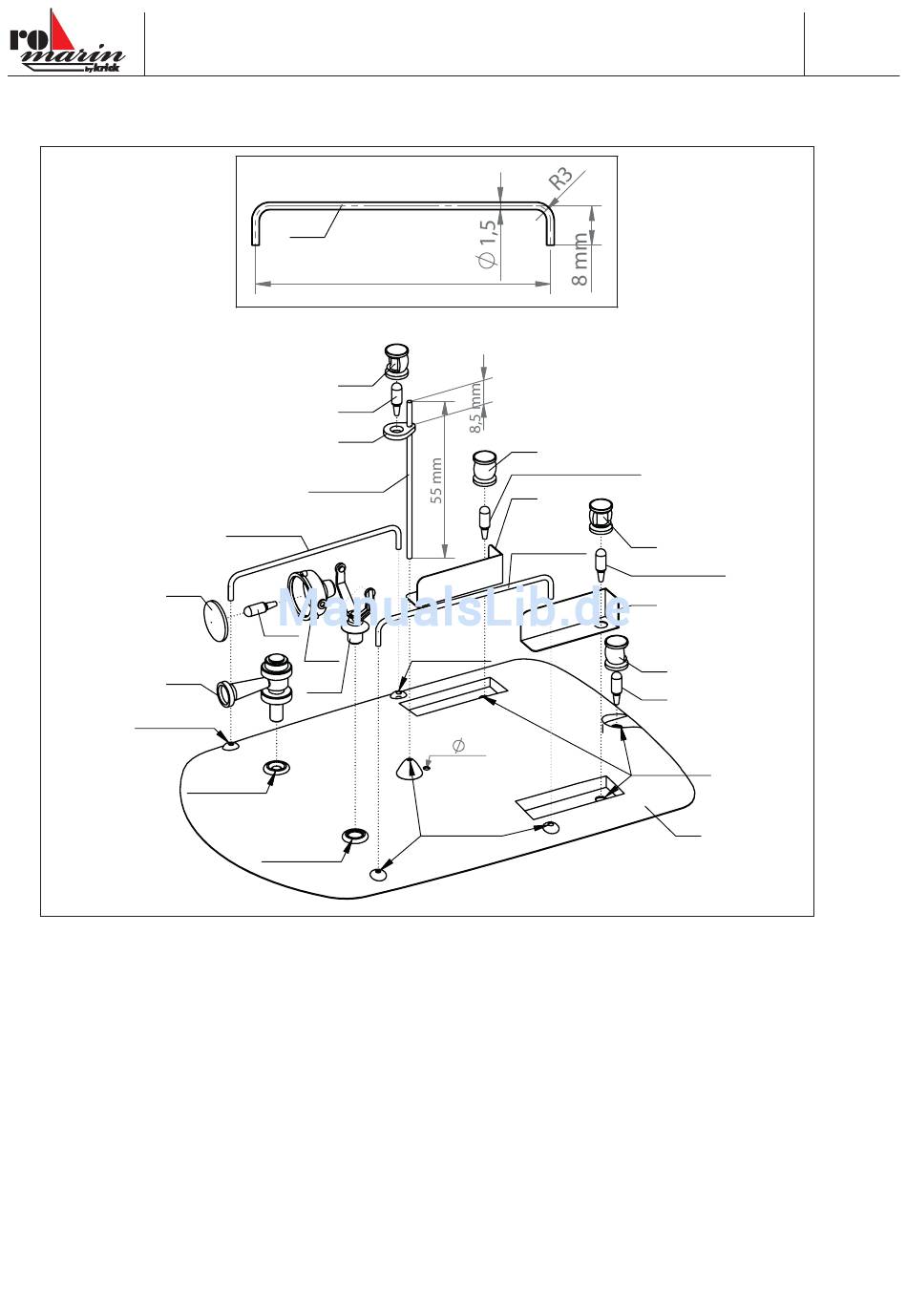

Baustufe 5.1 – Das Dach
5.17
5.18
Ø 1,5 mm
- Das Tiefziehteil (Dach) 5.2 wie angegeben an den Markierungen bohren.
- Die beiden Handläufe 5.13 (siehe Maßskizze) und den Lampenhalter 5.9 aus beiliegendem Messingdraht Ø 1,5 mm herstellen. -
Das Lampenpodest 5.10 aus der Laserplatte „Deck" austrennen und im angegebenen Abstand auf dem Haltedraht festkleben.
- Jetzt können die einzelnen Dachteile lackiert werden. Bei den Positionslichtern unbedingt beachten:
Grün = in Fahrtrichtung rechts (Steuerbord)
Rot = in Fahrtrichtung links (Backbord)
- Setzen Sie jetzt das Dach auf das Steuerhaus (in den Aussparungen ganz nach vorne schieben). Übertragen Sie die Bohrungen
der Positionslampen auf das Dach. Diese Bohrungen dienen zum späteren Durchziehen der Beleuchtungskabel.
- Jetzt können Sie das Dach wie gezeigt fertig bestücken und auf das Steuerhaus kleben.
16
Bauanleitung Barkasse DOLLY
5.13
60 mm
5.12
5.11
5.10
5.9 Ms.
Ø 1,5mm
5.13 Ms.
Ø 1,5mm
5.16
5.15
5.14
Ø 2,5 mm
Ø 4,5 mm
© Krick Modelltechnik, Germany, Stand 25.06.2017
M 1:1
5.8
5.5 grün / green
5.4
5.13 Ms.
Ø 1,5mm
Ø 1,5 mm
2
Ø 1,5 mm
5.8
5.6 rot / red
5.3
5.8
5.7
Ø 3,5 mm
5.2
Nr.
ro1005
