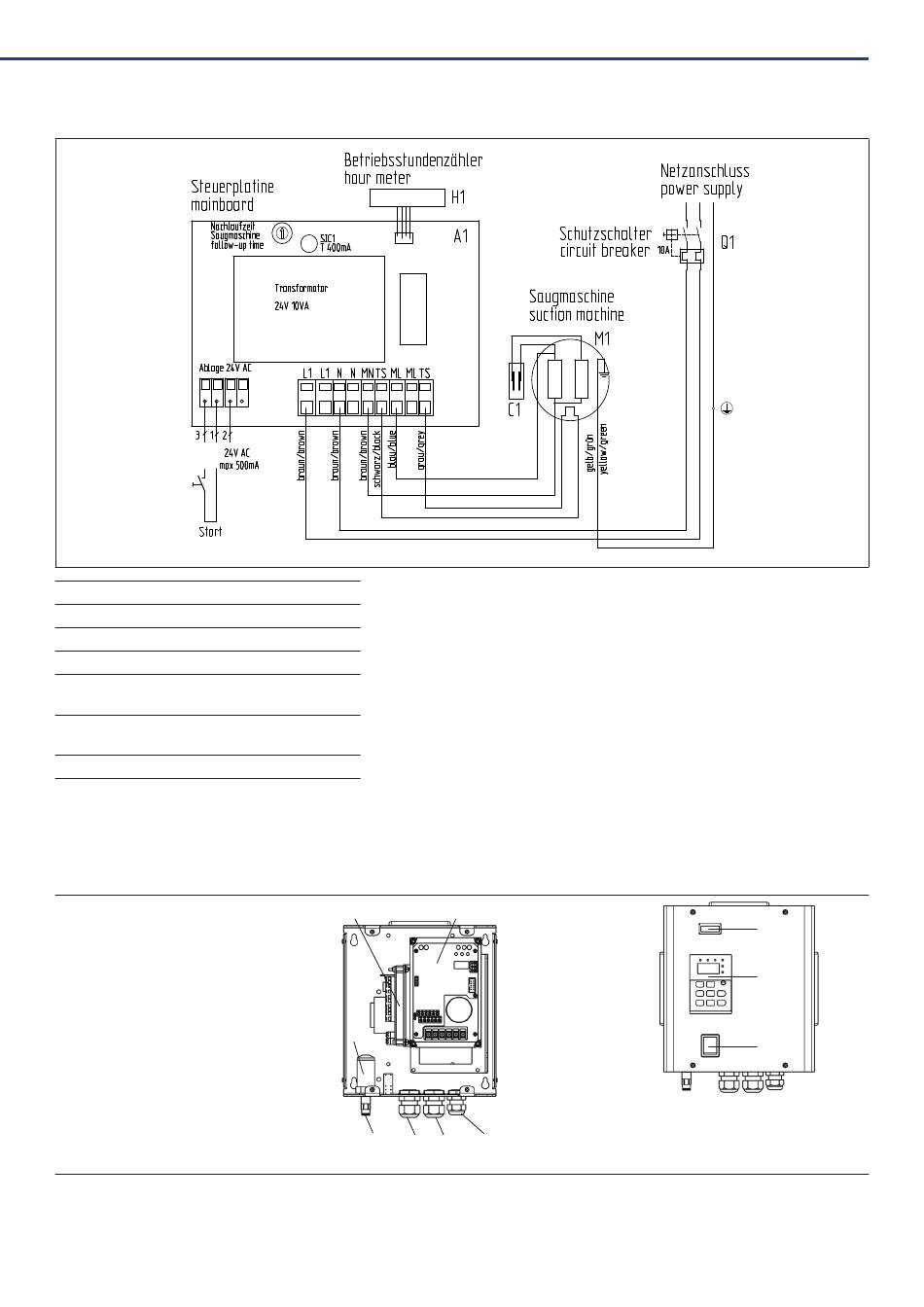

5.4.2.2. Schaltplan

A1 Steuerplatine EXCOM
C1 Motorkondensator
H1 Betriebsstundenzähler
M1 Saugmaschine
Q1 Geräteschutzschalter
In = 10 A, Un = 240 V, Icu = 2 KA
SIC1 Sicherung
In = 400 mA, Un = 250 V, Icu = 35 Amp
P1 Nachlaufzeit
5.4.3.

EXCOM hybrid 5

5.4.3.1. Elektrische Anschlüsse
EXCOM hybrid 5 - 230 V
34
P1
T1
A1
S1
W4 W1 W2 W3
H1
A2
Q1
