DE
|
Vorbereitung für den Gebrauch

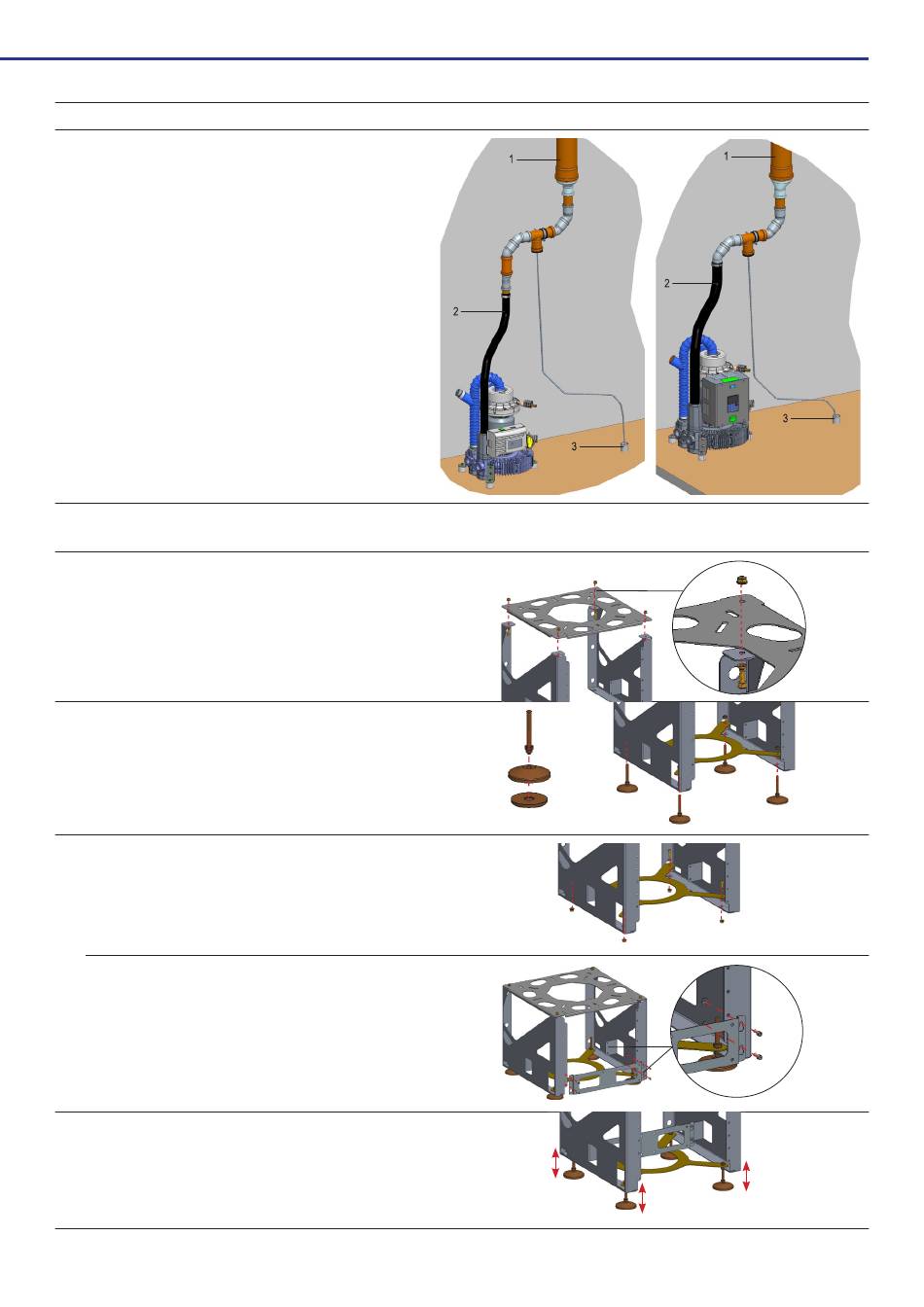

Übersicht Einbau
1
bestehende Abluftleitung
2
Abluftschlauch
6
EXCOM hybrid 1/2: Ø 40
EXCOM hybrid 5: Ø 50
3
Abfluss
5.3.3.3. Installation / Nachrüstung der Boden- und Wandkonsole (EXCOM hybrid 1/2/5)
1
Das obere Montageblech mit den Seitenblechteilen verbinden
Für Bodenkonsole:
Gelenkeinstellfüße zusammenbauen (4 Stück)
2
Gelenkeinstellfüße montieren und unteres Stabilisationsblech
fixieren
Für Wandkonsole:
Unteres Stabilisationsblech fixieren
3
Vorderes Stabilisationsblech fixieren
Nur Bodenkonsole:
4
Höhe an den Gelenkeinstellfüssen einstellen
24
EXCOM hybrid 1 / 2
EXCOM hybrid 5
