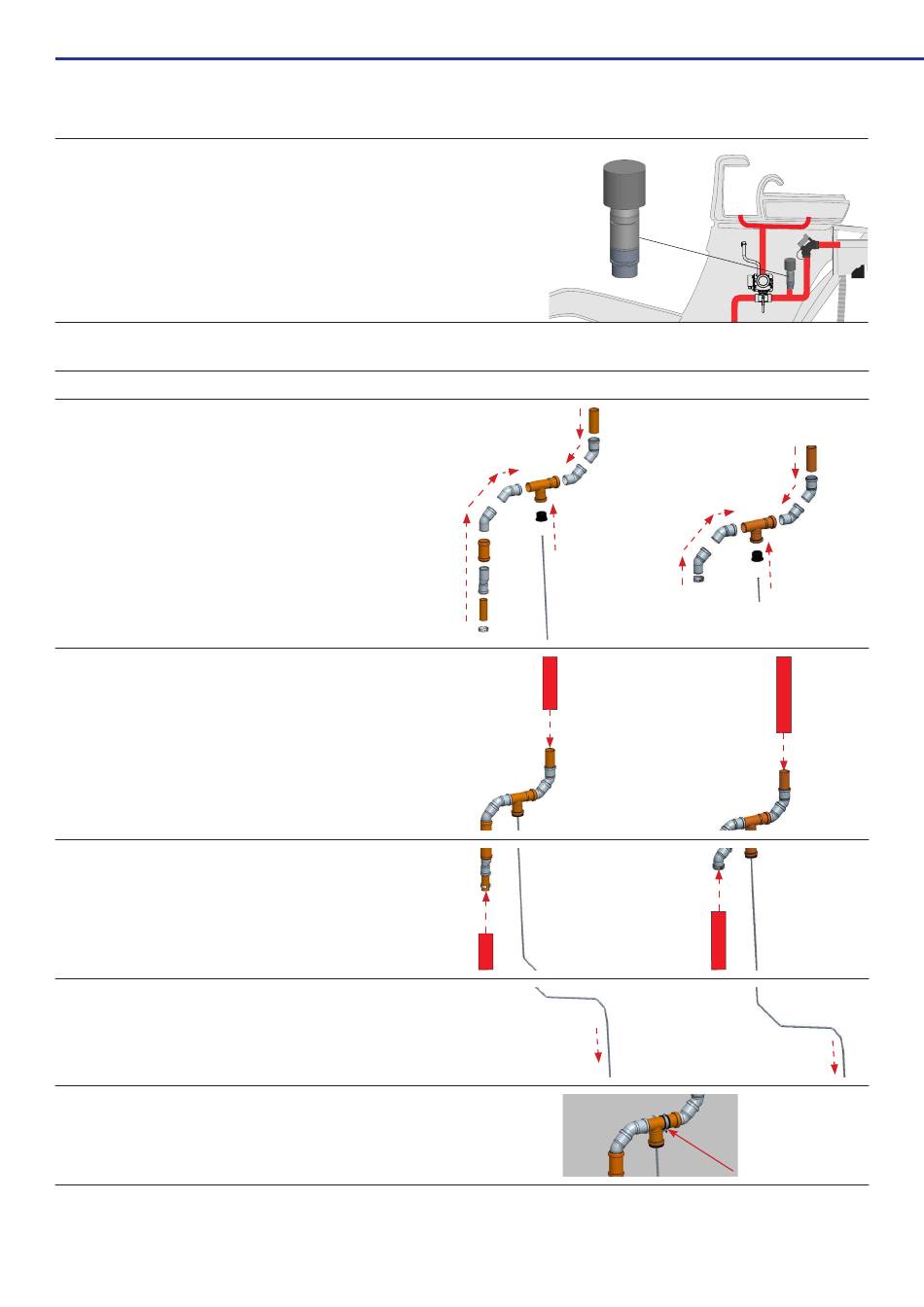

5.3.3.1. Installation eines Nebenluftventils
Durch Beeinträchtigung des Flüssigkeitstransports kann die Saugleistung eines Saugsystems
schwanken. Dieses Problem tritt vor allem bei Betrieb des Mundspülbeckenventils ohne
Saugkanüle auf.
Um den Flüssigkeitstransport zu optimieren, ist in der Behandlungseinheit ein Nebenluftventil
zu installieren, welches bei Betrieb der Saugeinheit für eine Luftströmung von ca. 100 l/
min sorgt. Dadurch wird das Abwasser des Mundspülbeckens sicher durch die Saugleitung
transportiert. Das Nebenluftventil ist in der am weitesten entfernten Einheit zu installieren.
5.3.3.2. Installation eines Abluft-Kondensabscheider (EXCOM hybrid 1/2/5)
Teile lt. Zeichnung zusammenstecken
1
2
Anschluss bestehender Abluftleitung
Anschluss METASYS Abluftschlauch
3
EXCOM hybrid 1/2: Ø 40
EXCOM hybrid 5: Ø 50
4
Anschluss Abflussleitung
Vorschlag: Wandbefestigung des Abluft-Kondensabscheider (nicht
5
im Lieferumfang enthalten)
EXCOM hybrid 1 / 2
Vorbereitung für den Gebrauch
|
EXCOM hybrid 5
DE
23
