Metasys EXCOM hybrid 1s Gebrauchsanweisung Seite 33

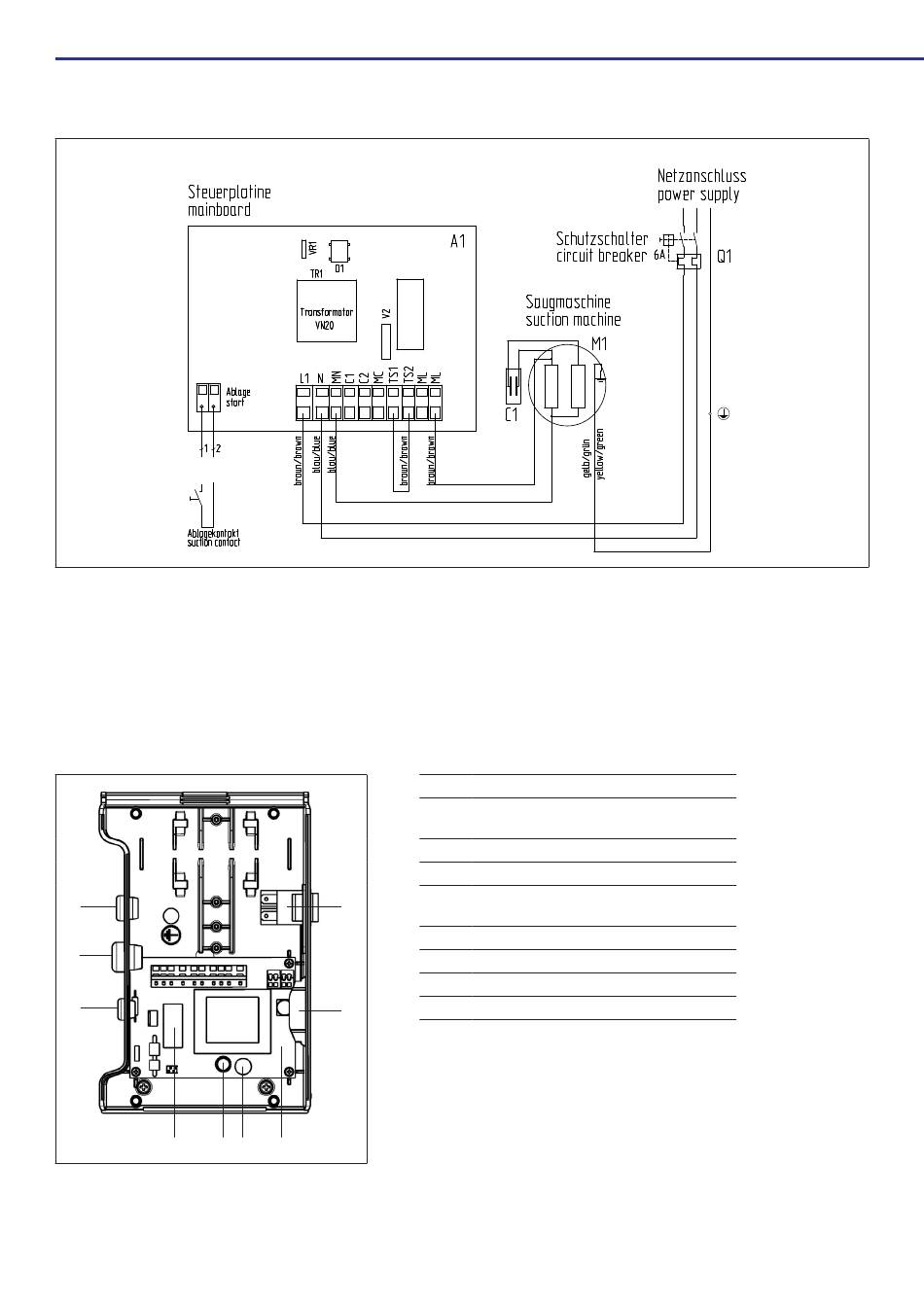

5.4.1.2. Schaltplan
A1 Steuerplatine EXCOM
K1 Motorschütz
M1 Saugmaschine
Q1 Geräteschutzschalter
5.4.2. EXCOM hybrid 1 / 2
5.4.2.1. Elektrische Anschlüsse
W1
W2
W3
K1 F1 P2
A1
F1
H1
K1
Q1
Q1
W1
W2
W3
P2
H1
A1
Steuerplatine EXCOM
Sicherung
In = 0.400 A, Un = 250 V, Icu = 35 KA
Betriebsstundenzähler
Motorschütz
Geräteschutzschalter
In = 10 A, Un = 240 V, Icu = 2 KA
Steuerkabel Saugmaschine
Netzanschluss
Steuerkabel Ablagekontakt
Nachlaufzeit
Vorbereitung für den Gebrauch | DE
33
