3 So fangen Sie an!

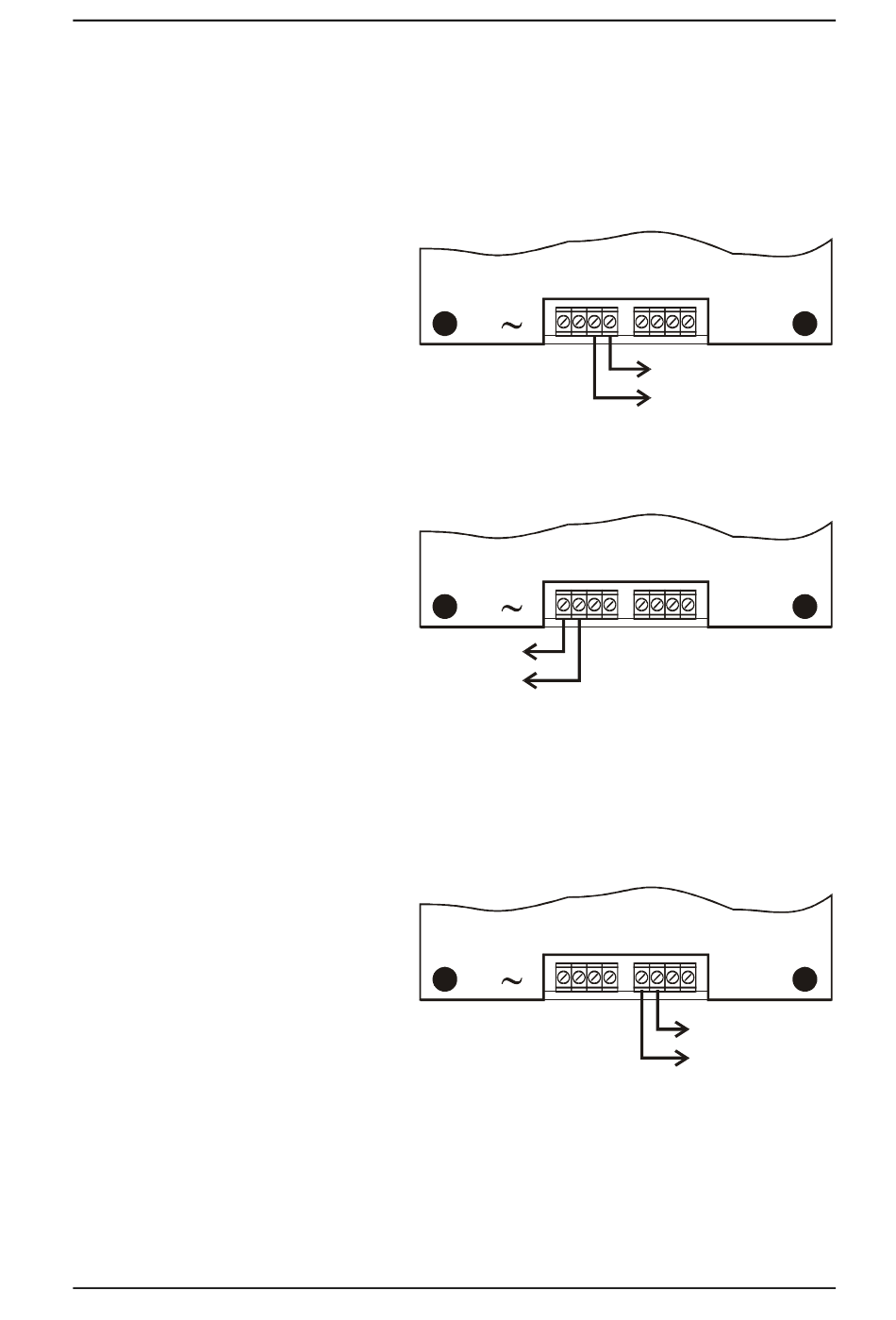

3.1 Anschluß des compact
Der erste Schritt ist der Anschluß des compact an Ihre
Modellbahn.
Die Gleise Ihrer Modellbahn
werden mit den Klemmen J
und K des compact
verbunden.
Jetzt müssen Sie das compact an den Transformator
anschließen.
Verbinden Sie die Klemmen
U und V des compact mit den
Klemmen (blau und weiß)
des Transformators TR100.
Im letzten Schritt schließen Sie ein Programmiergleis an das
compact an.
Das Programmiergleis wird zum Einstellen der Decoder in Ihren Loks
benötigt. Es ist also sinnvoll, dass Sie dieses Programmiergleis nun
bereits an das compact anschließen.
Dieses Gleis muss vom Rest
der Modellbahn getrennt
sein.
Verbinden Sie die Klemmen
P und Q des compact mit
dem Programmiergleis.
Nun müssen Sie nur noch den Netzstecker des Transformators
TR100 in eine Steckdose stecken und Ihr compact ist betriebsbereit.
