JDP-17FM/FT:
Oscillation
Perçage
Arbre
Mandrin 3 mors
Diamètre de colonne
Dimension de table 365 x 365 mm
Hauteur totale
Nombre de tours
Plage de vitesse 170 – 3030 T/min
Poids net
Voltage 230V ~1/N/PE 50Hz
Puissance 0,55 kW (0.75 CV) S1
Courant électrique
Raccordement (H07RN-F)3x1,5mm²
Fusible du secteur électr.
Voltage 400V ~3 /PE 50Hz
Puissance 0,65 kW (0.75 CV) S1
Courant électrique
Raccordement (H07RN-F)4x1,5mm²
Fusible du secteur électr.

4.2 Emission de bruit

Niveau de pression sonore (selon EN
11202):
Marche à vide
Usinage
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Ainsi l'utilisateur peut estimer les
dangers et les risques possibles.

4.3 Contenu de la livraison

Tête de perçage complète
Table
Colonne et glissière de table
Socle
Mandrin 3 mors
Arbre CM-2 / B16
Dispositif d'avance de perçage (3 pcs)
Levier de serrage pour glissière
Manivelle pour réglage de table
Ejecteur
Outil de travail
Accessoires de montage
Mode d'emploi
Liste pièces de rechange
5. Transport et mise en
exploitation
215mm

5.1. Transport

85mm
Effectuer le montage de la machine
CM-2/B16
dans un local fermé ou un atelier
16mm
respectant les conditions de
80mm
menuiserie.
Placer la machine sur une surface
1,625mm
stable et plane.
16
La machine peut également être fixée
sur la surface.
90 kg
Pour des raisons techniques de
l'emballage la machine n'est pas
complètement montée à la livraison.
4A
10A

5.2 Montage

Déballer la machine. Avertir JET
immédiatement si vous constatez des
pièces endommagées par le transport
et ne monter pas la machine.
1.9A Enlever la protection antirouille avec
un dissolvant.
10A

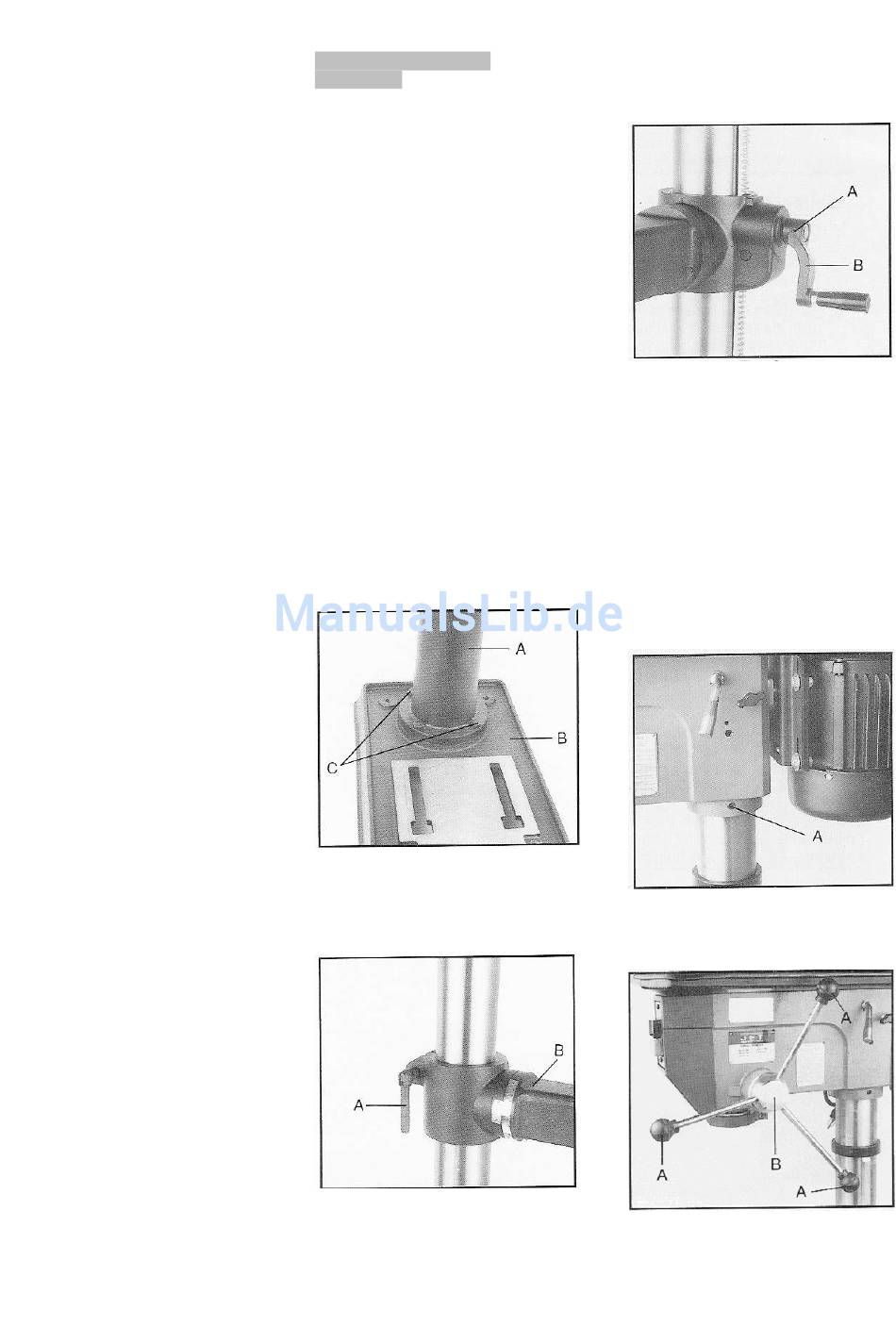

Fixer la colonne (A, Fig. 1) au socle
(B, Fig. 1); bien serrer les 4 vis
borgnes M10 x 40 (C, Fig. 1).
71,8 dB(A)
84 dB(A)
Visser le levier de serrage (A, Fig. 2)
dans la glissière de table (B, Fig. 2).
Fig 1
Fig 2
17
Monter la manivelle (B, Fig. 3) sur le
maneton.
Fig 3
Positionner la tige filetée (A, Fig 3)
vis-à-vis du méplat et bien serrer.
Monter et bloquer la table.
Fixer la tête du perceur.
Attention: La tête du perceur est
lourde! Travailler avec prudence et
prendre quelqu'un à l'aide pour ce
travail.
Ajuster la tête du perceur en parallèle
au socle.
Serrer les 2 tiges filetées (A, Fig. 4).
Fig 4
Fixer les 3 poignées de manivelle (A,
Fig. 5) sur le moyeu (B, Fig. 5).
Fig 5
