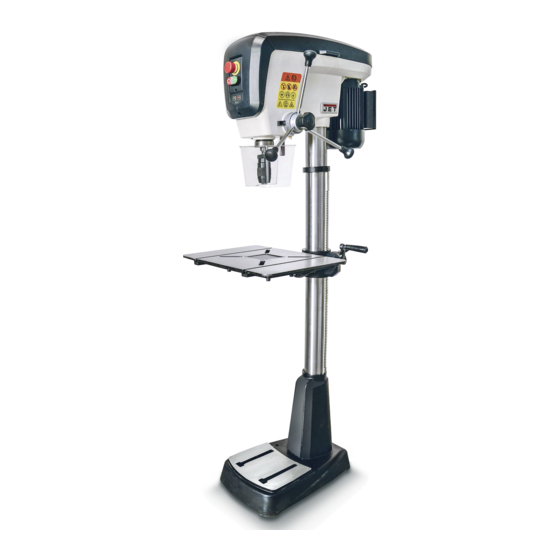

Jet JDP-15B-M Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Jet Anleitungen
  4. Bohrmaschinen
  5. JDP-15B-M
  6. Gebrauchsanleitung

Jet JDP-15B-M Gebrauchsanleitung

Vorschau ausblenden
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
JDP-15B-M/T
JDP-17-M/T
Original:
GB
Operating Instructions
Translations:
D
Gebrauchsanleitung
F
Mode d´emploi
All manuals and user guides at all-guides.com
DRILL PRESS
JPW (Tool) AG
Tämperlistrasse 5
CH-8117 Fällanden
Switzerland
Phone +41 44 806 47 48
Fax
+41 44 806 47 58
www.jettools.com
M- 716100M/T, 716200M/T, 716300M/T
2016-09

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jet JDP-15B-M

Inhaltszusammenfassung für Jet JDP-15B-M

  • Seite 1 All manuals and user guides at all-guides.com JDP-15B-M/T DRILL PRESS JDP-17-M/T Original: Operating Instructions Translations: Gebrauchsanleitung Mode d´emploi JPW (Tool) AG Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.jettools.com M- 716100M/T, 716200M/T, 716300M/T...
  • Seite 2 All manuals and user guides at all-guides.com CE - C o n f o r m i t y D e c l a r a t i o n CE - K o n f o r m i t ä t s e r k l ä r u n g D é...

  • Seite 3: Inhaltsverzeichnis

    Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been prepared for the owner and operators of a JET JDP-15B, JDP-15F, JDP-17 drill press to promote safety during installation, operation and maintenance procedures.

  • Seite 4: General Safety Notes

    All manuals and user guides at all-guides.com The machine must only be used in a technically perfect Keep work area well lighted. condition. The machine is designed to operate in closed rooms and When working on the machine, all safety mechanisms and must be placed stable on a firm and levelled surface.

  • Seite 5: Remaining Hazards

    All manuals and user guides at all-guides.com Do not remove chips and work piece parts until the machine is Do not view directly with optical instruments at a complete standstill. Do not point the laser beam at people or animals. Do not remove chips or debris with your hands - use a brush Do not use the laser beam on highly reflective materials.

  • Seite 6: Noise Emission

    All manuals and user guides at all-guides.com Table size Depth x Width 320 x 454mm Column diameter 80mm Table slots (4x) 15 x 70mm Base size D x W 507 x 328mm Table T-slots (2x) 13mm Base working surface D x W 217 x 271mm Table T-slots distance 270mm...

  • Seite 7: Features

    All manuals and user guides at all-guides.com Pulley cover with limit switch, for safe operation E-stop button, for safe operation 4.5 Description of machine Fig 2 Drift key Ring spanner Column locking handle Table elevating crank 3 down feed handles Fig 3 Worm shaft A…Pulley cover...

  • Seite 8: Assembly

    All manuals and user guides at all-guides.com Tighten screws firmly. Set the column assembly upright. Insert the worm shaft (HP6, Fig 7). Fig 4 For packing reasons the machine is not completely Fig 7 assembled. Position the rack (F, Fig 8) into the table bracket slot. The longer flat portion of the rack should be at the top.
  • Seite 9 All manuals and user guides at all-guides.com Mount column locking handle (HP3). Slide the arbor (HP11, Fig 13) into the spindle. Turn the arbor The locking handle is adjustable, pull to rotate. as you push it, until the tang engages the slot in the spindle. Fig 10 With the aid of a second person, carefully lift the head onto the column top.

  • Seite 10: Mains Connection

    All manuals and user guides at all-guides.com Fig 15 Fig 16 ATTENTION: The E-stop button (A) stops all machine functions. The chuck guard is electrically interlocked. For machine operation, the chuck guard must be closed. The machine lamp can be turned ON/OFF independently (D). The cross laser can be turned ON/OFF independently (E).

  • Seite 11: Setup And Adjustments

    All manuals and user guides at all-guides.com Recommended speeds for a 10mm HSS drill bit: Soft Wood: 3000 RPM Hard Wood: 1500 RPM 7. Setup and adjustments General note: Plastic: 3000 RPM Setup and adjustment work may only be carried out after Aluminium: 3000 RPM the machine is protected against accidental starting by...

  • Seite 12: Adjusting Quill Retraction Lock

    All manuals and user guides at all-guides.com Tighten the lock handle (G). The drill bit will now advance only to this point. Note: For fine adjustment, slightly loosen lock handle (G) and delicately further advance downfeed handle (D). Retighten lock handle (G). 7.3 Adjusting quill retraction lock: The quill can be held in the down position and prevented from retracting, such as to facilitate removal of chuck and arbor.

  • Seite 13: Table Movements

    Fig 26 Loosen wing nuts (H) and rotate the bolts (J) as needed. MDF-table insert: Fig 24 95x95mm, 16-19mm thick (JET Article no.: JDP17-130) Note: 7.8 Cross Laser Adjustment When drilling a large workpiece, swing table out of the way and use base as your table.

  • Seite 14: Led Work Light Adjustment

    All manuals and user guides at all-guides.com Pull off cap (A, Fig 30) Fig 30 Fig 28 Loosen two jam nuts (B, C) approximately 3mm. Firmly hold the coil spring cover (D). ATTENTION: Pull out the cover and rotate until the pin (E) on the return Class 2 Laser spring plate engages the next notch in the coil spring cover.

  • Seite 15: Trouble Shooting

    Your appliance contains valuable materials which can be *Motor pulley loose- recovered or recycled. Please leave it at a specialized Tighten set screw. institution. *dull drill bit- re-sharpen drill bit. 11. Available accessories Drill bit burns *incorrect speed- Refer to the JET price-list reduce speed.

  • Seite 16: Bestimmungsgemäße Verwendung

    Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Bohrmaschinen JDP-15B, JDP-15F, JDP-17 erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente.

  • Seite 17: Allgemeine Sicherheitshinweise

    All manuals and user guides at all-guides.com Die Maschine darf ausschließlich von Personen bedient Verwenden Sie die durch Vorschriften geforderte persönliche werden, die mit Betrieb und Wartung vertraut und über die Schutzausrüstung. Gefahren unterrichtet sind. -Augenschutz Das gesetzliche Mindestalter ist einzuhalten. -Gehörschutz -Staubschutz Die Maschine nur in technisch einwandfreiem Zustand mit...

  • Seite 18: Restrisiken

    All manuals and user guides at all-guides.com Vor dem Maschinenstart, entfernen Sie alle losen Teile wie Nicht auf der Maschine stehen. Werkzeug, Putztücher, etc. Die Maschine nie bei entfernten Schutzeinrichtungen in Betrieb nehmen – groß e Verletzungsgefahr! Benützen Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

  • Seite 19: Schallemission

    All manuals and user guides at all-guides.com Netzanschluss 230V ~1L/N/PE 50Hz Säulendurchmesser 73mm Motor-Abgabeleistung 0.55kW (0,75 PS) S1 Sockelgröß e T x B 480 x 288mm Betriebsstrom 3.7 A Sockel Aufspannfläche T x B 200 x 240mm Klasse 2 Laser <1mW, 650nm Sockel-Nuten (2x) 15 x 160mm...

  • Seite 20: Produkteigenschaften

    All manuals and user guides at all-guides.com Auswurfkeil Ringschlüssel Griffschraube für Tisch-Säulenklemmung Kurbel für Tisch Höhenverstellung 3 Stück Bohrvorschubhebel Schneckenwelle für Tisch Höhenverstellung Inbusschlüssel Schrauben und Scheiben für Sockelmontage 16mm Schnellspannbohrfutter Aufnahmedorn MK2/ B16 Bohrfutterschutz Gebrauchsanleitung Ersatzteilliste. 4.4 Produkteigenschaften Schneller Pinolen-Vorschub, mit nur einer Hebel-Umdrehung Spannrolle mit Einhand-Bedienung für einfachen Drehzahlwechsel.

  • Seite 21: Ü Berblick

    All manuals and user guides at all-guides.com 4.5 Ü berblick Fig 4 Aus verpackungstechnischen Gründen ist die Maschine nicht komplett montiert. 5.2 Montage Setzen Sie die Maschine nicht unter Spannung, solange sie nicht fertig montiert ist. Fig 3 A…Riemendeckel B…Bohrvorschub-Hebel C…Bohrtiefenanschlag-Klemmgriff D…LED Maschinenleuchte und Kreuzlaser E…Säulenklemmung...
  • Seite 22 All manuals and user guides at all-guides.com ACHTUNG: die Zahnstange muss sich seitlich frei bewegen können. Fig 6 Fig 9 Die Schrauben gut festziehen. Montieren Sie die Tischkurbel (HP4, Fig 10). Stellen Sie die Säule auf. Der Gewindestift (K) muss auf das Flachstück der Schneckenwelle klemmen.

  • Seite 23: Elektrischer Anschluss

    All manuals and user guides at all-guides.com Fig 12 Fig 14 Reinigen Sie die Spindel, den Aufnahmedorn und das Der Bohrfutterschutz ist in der Höhe verstellbar. Zum Bohrfutter mit einem weichen Tuch und Reinigungsmittel. Verstellen die Griffschraube (L, Fig 15) lösen. ACHTUNG: Der Bohrfutterschutz kann für Rüst- und Einstellarbeiten Die Kontaktflächen müssen vollständig sauber sein.

  • Seite 24: Absaug-Anschluss

    All manuals and user guides at all-guides.com (Die Spindel muss sich im Uhrzeigersinn drehen). 5.4 Absaug-Anschluss 6. Betrieb der Maschine Holzstaub ist explosiv und gesundheitsschädlich. Prüfen Sie vor dem Maschinenstart, dass alle Griffe und Schrauben an Tisch und Bohrkopf festgezogen sind. Dass der Vermeiden Sie eine hohe Luftstaubkonzentration.

  • Seite 25: Rü St- Und Einstellarbeiten

    All manuals and user guides at all-guides.com Stecken Sie den Auswurfkeil (HP1, Fig 18) in den Schlitz und hämmern Sie leicht. Sichern Sie dabei das herabfallende Bohrfutter von Hand. Fig 17 ACHTUNG: Halten Sie mit ihren Fingern ausreichend Abstand zum rotierenden Bohrwerkzeug, beachten Sei dass das Werkstück oder Ihre Hände verrutschen können.

  • Seite 26: Pinolen-Rückzugsbegrenzung

    All manuals and user guides at all-guides.com Drehen Sie den Stopp-Ring (F) gegen den Uhrzeigersinn bis Die Pinole bleibt nun auf dieser Höhe. zum Anschlag. Ziehen sie den Klemmgriff (G) fest. 7.4 Drehzahlwechsel Der Bohrer wird nun auf dieser Höhe gestoppt. Ö...

  • Seite 27: Tischschwenkung

    All manuals and user guides at all-guides.com Hinweis: MDF-Tischeinlage: Zum Bearbeiten großer Werkstücke, den Tisch zur Seite 95x95mm, 16-19mm dick (JET Artikel Nr.: JDP17-130) drehen und den Sockel als Auflage verwenden. Nutzen Sie die Nuten im Tisch und im Sockel zum 7.8 Kreuzlaser Einstellung Festspannen von Werkstücken und Aufspannmitteln...

  • Seite 28: Led Maschinenleuchte

    All manuals and user guides at all-guides.com Ein defekter Laser darf nicht repariert werden, nur getauscht. 8. Wartung und Inspektion Allgemeine Hinweise Vor Wartungs- Reinigungs- und Reparaturarbeiten muss 7.9 LED Maschinenleuchte die Maschine gegen Inbetriebnahme gesichert werden. Netzstecker ziehen! Die LED Maschinenleuchte ist schwenkbar. Zum Verstellen auf den Rand der Leuchte drücken (Fig 29).

  • Seite 29: Umweltschutz

    Elektrofachkraft kontaktieren. Ein defekter Laser darf nicht repariert werden, nur getauscht. 10. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle. 11. Lieferbares Zubehö r Siehe die JET Preisliste...

  • Seite 30: Utilisation Conforme

    Cher client, Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine JET. Ce manuel a été préparé pour l’opérateur des perceuses JDP-15B, JDP-15F, JDP-17. Son but, mis à part le fonctionnement de la machine, est de contribuer à...
  • Seite 31 All manuals and user guides at all-guides.com Porter des équipements de sécurité personnels pour travailler à la machine. - des lunettes protectrices, - une protection acoustique La machine doit être exclusivement utilisée par des - une masque anti poussier. personnes familiarisées avec le fonctionnement, la maintenance et la remise en état, et qui sont informées des dangers correspondants.

  • Seite 32: Sécurité

    All manuals and user guides at all-guides.com Ne pas mettre la machine à proximité de liquides ou de gaz Ne jamais mettre la machine en route si les dispositifs de inflammables. Tenir compte des moyens de détections et des sécurité sont retirés ou défectueux. Danger important de dispositifs de lutte contre les incendies, par ex emplacement blessures ! et usage des extincteurs.

  • Seite 33: Indications Techniques

    All manuals and user guides at all-guides.com 4.1 Indications techniques Dimensions de table P x l 320 x 454mm Glissières de table (4x) 15 x 70mm Voltage 230V ~1L/N/PE 50Hz Glissières en T de table (2x) 13mm Puissance 0.55kW (0,75 CV) S1 Ecartement des glissières en T 270mm Courant électrique...

  • Seite 34: Contenu De La Livraison

    All manuals and user guides at all-guides.com É jecteur Clé polygonale Levier de serrage pour glissière de table 4.3 Contenu de la livraison Manivelle pour réglage de la table Poignées de manivelle (3) Broche sans fin pour réglage en hauteur de la table Clé...

  • Seite 35: Description De La Machine

    Fig 3 A…Carter de la courroie B…Poignées de manivelle Déballer la machine. Avertir immédiatement JET si vous C…Serrage pour butée de profondeur constatez des pièces endommagées par le transport et ne D…Lampe de machine à LED et laser croisé...
  • Seite 36 All manuals and user guides at all-guides.com Fig 9 Monter la manivelle (HP4, Fig 10). Fig 6 La tige filetée (K) doit serrer sur la partie plate de la broche sans fin. Bien serrer les vis. Monter la vis moletée sur le blocage de la colonne (HP3). Dresser la colonne.

  • Seite 37: Raccordement Au Réseau Électrique

    All manuals and user guides at all-guides.com Fig 12 Fig 14 Montage du mandrin Le protecteur de mandrin est réglable en hauteur. Pour le Nettoyer l´arbre, le cône de la broche et du mandrin avec un déplacer, desserrer la vis moletée (L, Fig 15). chiffon.

  • Seite 38: Raccordement Collecteur De Poussières

    All manuals and user guides at all-guides.com ATTENTION: -Avant de mettre la machine en marche, vérifié que la broche 6. Fonctionnement de la machine tourne librement et que tous les dispositifs de sécurité sont bien en place. Contrô le: Avant de mettre la machine en marche, toujours contrôler que - En cas de mauvais sens de rotation, appuyer sur l’inverseur toutes les poignées et vis de la table et de la tête sont bien de phase du connecteur CEE et le tourner à...

  • Seite 39: Réglages

    All manuals and user guides at all-guides.com Protéger la table. Insérer l‘éjecteur (HP1, Fig 18) dans la rainure et marteler légèrement. Tenir le mandrin avec la main. Fig 17 ATTENTION: Garder les doigts à une distance suffisante au perceur en rotation, tenir compte que la pièce ou vos mains peuvent glisser.

  • Seite 40: Limitation Du Recul De La Douille De Broche

    All manuals and user guides at all-guides.com Tourner l’anneau d’arrêt (F) dans le sens inverse des aiguilles La douille de broche reste alors à cette hauteur. d’une montre jusqu’à la butée Serrer la poignée de serrage (G). 7.4 Changement de vitesse Le mandrin sera alors stoppé...

  • Seite 41: Inclinaison De La Table

    Pour travailler de grosses pièces, faire pivoter la table sur le 95x95mm, épaisseur 16-19mm côté et utiliser le socle comme support. (No. d´article JET: JDP17-130) Les rainures de la table et du socle peuvent être utilisées pour fixer des pièces et des accessoires.

  • Seite 42: Réglage Du Ressort De Rappel

    All manuals and user guides at all-guides.com Ne jamais pointer le rayon laser vers des personnes ou des 8. Entretien et inspection animaux. ATTENTION: Ne pas utiliser le laser de guidage en liaison avec des Faire tous les travaux de maintenance, réglage ou nettoyage matériaux fortement réfléchissants.

  • Seite 43: Protection De L'environnement

    Un laser défectueux ne doit pas être réparé. Il faut le changer. 10. Protection de l'environnement Protégez l'environnement ! Votre appareil comprend plusieurs matières premières différentes et recyclables. Pour éliminer l'appareil usagé, veuillez l'apporter dans un centre spécialisé de recyclage des appareils électriques. 11. Accessoires Voir liste de prix JET...

  • Seite 44: Parts List

    All manuals and user guides at all-guides.com JDP-15B-M/T DRILL PRESS 716250M…. 230/50/1 716250T…. 400/50/3 716200M…. 230/50/1 716200T…. 400/50/3 PARTS LIST JPW (Tool) AG. Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.jettools.com M-716250M/T;...
  • Seite 45 All manuals and user guides at all-guides.com Parts and Assembly for 716250M / JDP-15-M Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 46 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 56 ....TS-152707 ....Hex Wrench ............. 6mm ......1 57 ....JDP17-042 ....Tension Roller Base ..................1 58 ....JDP17-037 ....Handle ......................1 59 ....
  • Seite 47 138 .... JDP15F-138E .... 139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 .... JDP17-142R ....Coil Spring ..................... 1 143 ....
  • Seite 48 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 174 .... TS-1550021 ....Flat Washer ............. M4 ......... 1 175 .... TS-1501061 ....Socket HD Cap Screw ..........M4 x 20 ......1 176 .... JDP17-176R ....Follower Plate ....................1 177 ....
  • Seite 49 All manuals and user guides at all-guides.com Assembly Drawing for 716250M / JDP-15-M...
  • Seite 50 All manuals and user guides at all-guides.com Parts and Assembly for 716250T / JDP-15-T Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 51 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 59 ....JDP17-041 ....Sleeve ......................1 60 ....JDP17-205 ....Tension Roller Assembly (#61 thru #63 and #67) ......... 1 61 ....JDP17-040 ....Shaft ......................1 62 ....
  • Seite 52 I.D. Label ...................... 1 139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 ....
  • Seite 53 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 177 .... TS-1533032 ....Pan Head Machine Screw ........M5 x 10 ......4 178 .... JDP20-111 ....Pan Head Machine Screw ........M5 x 6 ......4 180 ....
  • Seite 54 All manuals and user guides at all-guides.com Assembly Drawing for 716250T / JDP-15-T...
  • Seite 55 All manuals and user guides at all-guides.com Parts and Assembly for 716200M / JDP-15B-M Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 56 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 56 ....TS-152707 ....Hex Wrench ............. 6mm ......1 57 ....JDP17-042 ....Tension Roller Base ..................1 58 ....JDP17-037 ....Handle ......................1 59 ....
  • Seite 57 138 .... JDP15B-138E ... 139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 .... JDP17-142R ....Coil Spring ..................... 1 143 ....
  • Seite 58 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 174 .... TS-1550021 ....Flat Washer ............. M4 ......... 1 175 .... TS-1501061 ....Socket HD Cap Screw ..........M4 x 20 ......1 176 .... JDP17-176R ....Follower Plate ....................1 177 ....
  • Seite 59 All manuals and user guides at all-guides.com Assembly Drawing for 716200M / JDP-15B-M...
  • Seite 60 All manuals and user guides at all-guides.com Parts and Assembly for 716200T / JDP-15B-T Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 61 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 59 ....JDP17-041 ....Sleeve ......................1 60 ....JDP17-205 ....Tension Roller Assembly (#61 thru #63 and #67) ......... 1 61 ....JDP17-040 ....Shaft ......................1 62 ....
  • Seite 62 I.D. Label ...................... 1 139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 ....
  • Seite 63 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 177 .... TS-1533032 ....Pan Head Machine Screw ........M5 x 10 ......4 178 .... JDP20-111 ....Pan Head Machine Screw ........M5 x 6 ......4 180 ....
  • Seite 64 All manuals and user guides at all-guides.com Assembly Drawing for 716200T / JDP-15B-T...
  • Seite 65 All manuals and user guides at all-guides.com 230/50/1 JDP-15B-M 716200M colour of strands Litzenfarben couleur des cordons black schwarz noir white weiß blanc blue blau bleu yellow gelb jaune rouge brown braun brun grey grau gris GNYE green-yellow grü n-gelb...
  • Seite 66 All manuals and user guides at all-guides.com 400/50/3 JDP-15B-T 716200T colour of strands Litzenfarben couleur des cordons black schwarz noir white weiß blanc blue blau bleu yellow gelb jaune rouge brown braun brun grey grau gris GNYE green-yellow grü n-gelb vert-jaune orange orange...
  • Seite 67 All manuals and user guides at all-guides.com...
  • Seite 68 All manuals and user guides at all-guides.com DRILL PRESS JDP-17-M/T 716300M…. 230/50/1 716300T…. 400/50/3 PARTS LIST JPW (Tool) AG. Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.jettools.com M-716300M/T 2016-09...
  • Seite 69 All manuals and user guides at all-guides.com Parts and Assembly for 716300M / JDP-17-M Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 70 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 56 ....TS-152707 ....Hex Wrench ............. 6mm ......1 57 ....JDP17-042 ....Tension Roller Base ..................1 58 ....JDP17-037 ....Handle ......................1 59 ....
  • Seite 71 138 .... JDP17-138E ....139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 .... JDP17-142R ....Coil Spring ..................... 1 143 ....
  • Seite 72 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 174 .... TS-1550021 ....Flat Washer ............. M4 ......... 1 175 .... TS-1501061 ....Socket HD Cap Screw ..........M4 x 20 ......1 176 .... JDP17-176R ....Follower Plate ....................1 177 ....
  • Seite 73 All manuals and user guides at all-guides.com Assembly Drawing for 716300M / JDP-17-M...
  • Seite 74 All manuals and user guides at all-guides.com Parts and Assembly for 716300T / JDP-17-T Parts List Index No Part No Description Size 1 ....JDP17-001R .... Anchor Plate..................... 1 2 ....JDP17-002R .... Plate ......................1 3 ....JDP17-102 ....Indicator Light ..................1 4 ....
  • Seite 75 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 59 ....JDP17-041 ....Sleeve ......................1 60 ....JDP17-205 ....Tension Roller Assembly (#61 thru #63 and #67) ......... 1 61 ....JDP17-040 ....Shaft ......................1 62 ....
  • Seite 76 I.D. Label ...................... 1 139 .... JDP17-121 ....Control Label ..................……1 140 .... JET-92 ....... JET Logo ..............92 x 38 mm ....1 141 .... JDP17-141R ....Coil Spring Assembly (#142 thru #144) ............1 142 ....
  • Seite 77 All manuals and user guides at all-guides.com Parts List Index No Part No Description Size 177 .... TS-1533032 ....Pan Head Machine Screw ........M5 x 10 ......4 178 .... JDP20-111 ....Pan Head Machine Screw ........M5 x 6 ......4 180 ....
  • Seite 78 All manuals and user guides at all-guides.com Assembly Drawing for 716300T / JDP-17-T...
  • Seite 79 All manuals and user guides at all-guides.com JDP-17-M 230/50/1 716300M colour of strands Litzenfarben couleur des cordons black schwarz noir white weiß blanc blue blau bleu yellow gelb jaune rouge brown braun brun grey grau gris GNYE green-yellow grü n-gelb vert-jaune orange orange...
  • Seite 80 All manuals and user guides at all-guides.com JDP-17-T 400/50/3 716300T colour of strands Litzenfarben couleur des cordons black schwarz noir white weiß blanc blue blau bleu yellow gelb jaune rouge brown braun brun grey grau gris GNYE green-yellow grü n-gelb vert-jaune orange orange...
