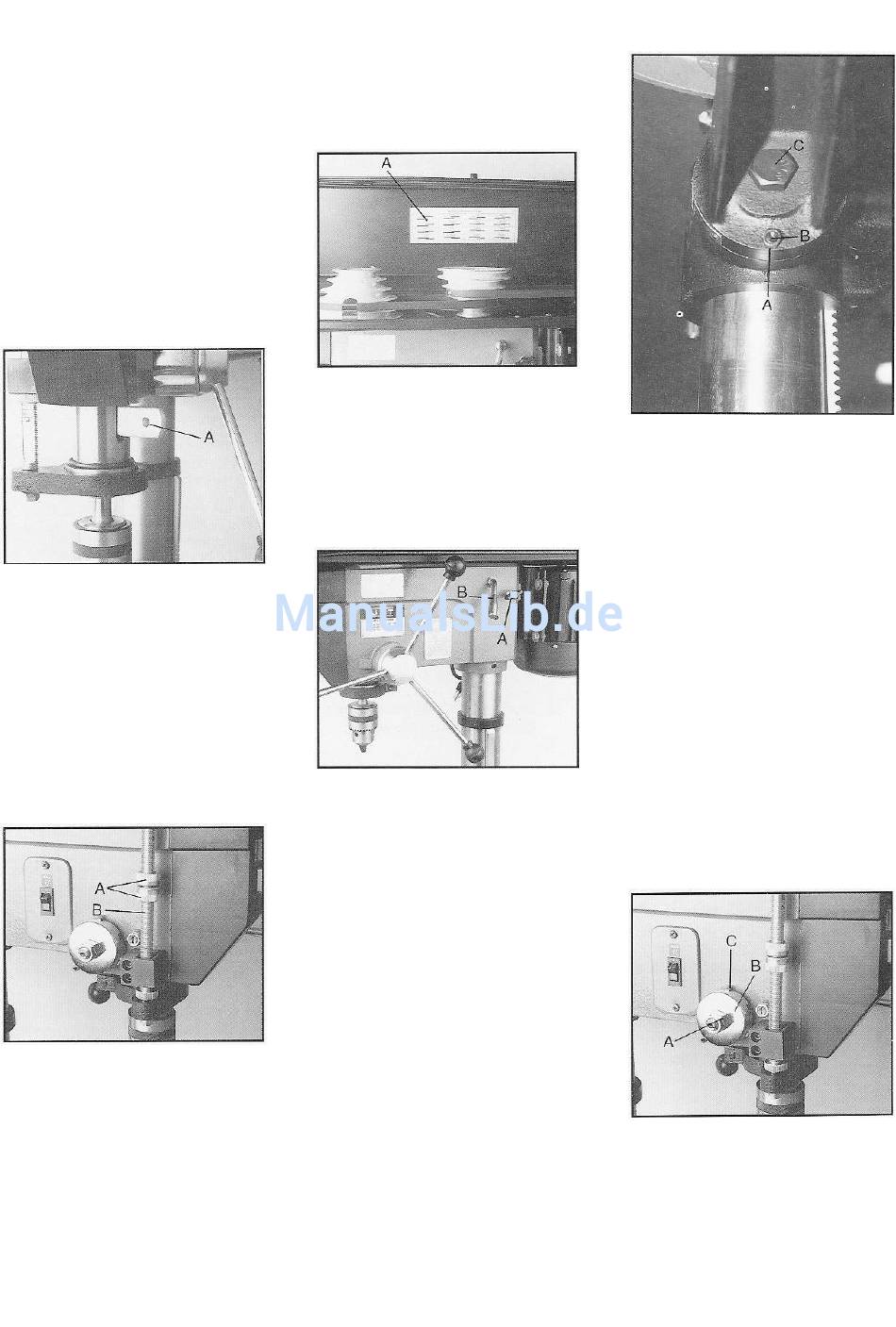

7.1 Changement mandrin

Déconnecter la machine du réseau.
Abaisser la douille de la broche de
perçage.
Tourner la broche jusqu'à ce que la
rainure de la broche et de la douille se
croise.
Insérer l'éjecteur (A, Fig. 9) dans la
rainure et marteler légèrement.
Protéger la table ou attraper le
mandrin par la main.
Fig 9
7.2 Réglage butée de profondeur
Pour un perçage de plusieurs trous de
la même profondeur, utiliser la butée
de profondeur.
Abaisser l'arbre avec le perceur à la
profondeur demandée.
Positionner les écroux de serrage (A,
Fig. 10) de la butée de profondeur (B,
Fig. 10) à l'arrêt.
Fig 10
Le perceur est maintenant bloqué à
cette hauteur.

7.3 Changement de vitesse

Desserrer la vis de sécurité et ouvrir le
recouvrement de la courroie.
Un graphique vitesse-course de
courroie (A, Fig 11) se trouve à
l'intérieur du recouvrement.
S'orienter à ce graphique à chaque
changement de vitesse.
Fig 11
Effectuer le changement de vitesse:
Déconnecter la machine du réseau.
Desserrer sur les deux côtés le
blocage de la suspension du moteur
(A, Fig. 12).
Fig 12
Relâcher la courroie à l'aide de la
poignée de serrage (B, Fig. 12).
Changer la position de la courroie
selon le graphique vitesse-course de
courroie.
Tendre la courroie avec la poignée de
serrage (B. Fig. 12) et bloquer la
suspension du moteur (A, Fig 12).
La tension de la courroie est optimal
si sur pression de votre pouce le
centre de la courroie bouge d'env. 10
mm.
Refermer le recouvrement et resserrer
la vis de sécurité.

7.4 Inclinaison de table

Déconnecter la machine du réseau.
Enlever d'abord la goupille (B, Fig. 13)
en tournant l'écrou (A, Fig. 13) dans le
sens des aiguilles d'une montre.
19
Fig 13
Desserrer la vis borgne (C, Fig. 13)
pour incliner la table.
Attention:
Seulement légèrement desserrer la vis
car sinon la table complète peut
tomber.
Resserrer la vis.
La goupille peut seulement être
insérer quand la position de la table
est horizontale et elle doit être utilisée
dans cette position.
7.5 Réglage ressort de rappel
Déconnecter la machine du réseau.
Le ressort de rappel est réglé à
l'usine.
Si un autre réglage est nécessaire,
suivre les instructions suivantes.
Desserrer les écroux (A, Fig 14) d'env.
6mm (pas enlever).
Fig 14
Bien tenir le boîtier du ressort (B, Fig
14).
