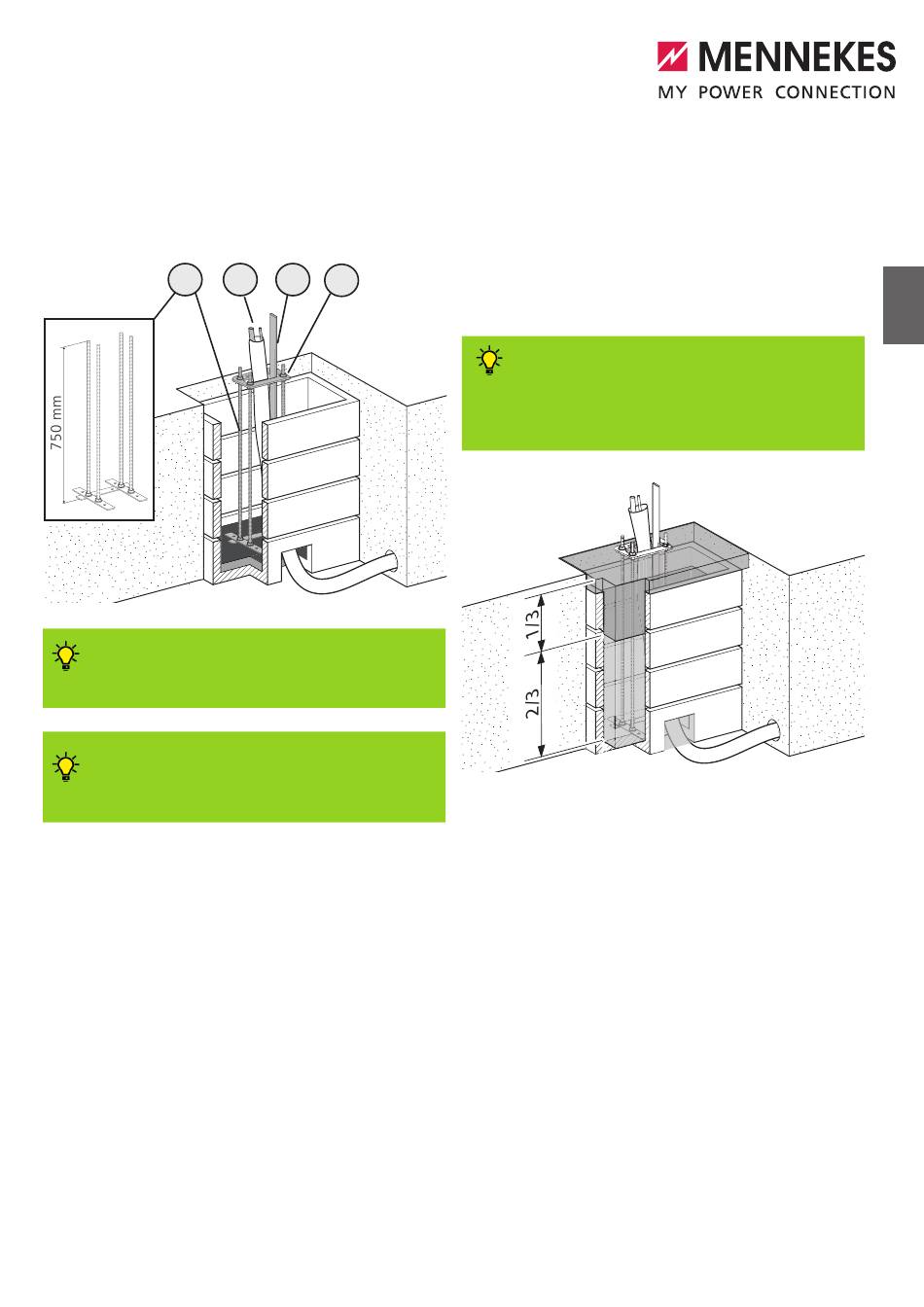

Fundamentset montieren
1
Um eine optimale Festigkeit zu erreichen, wird
das als Zubehör erhältliche MENNEKES
Fundamentset empfohlen.
Zur sicheren und einfachen Befestigung der
Ladesäule wird die als Zubehör erhältliche
MENNEKES Bodenplatte empfohlen.
f Gießen Sie ggf. die Schalung mit Beton aus und las-
sen Sie den Beton abbinden. Gießen Sie soviel Beton
ein, sodass die Gewindestangen des Fundamentsets
bzw. die Bodenplatte (Zubehör) ausreichend aus
dem angrenzenden Bodenniveau herausragen. An
den Gewindestangen wird, nach der Installation des
Fundaments, die Bodenplatte der Ladesäule mit
Kontermuttern befestigt.
f Setzen Sie das Fundamentset (1) in die Verschalung ein.
f Schrauben Sie die Bodenplatte (4) (Zubehör) auf die
Gewindestangen.
f Führen Sie das Leerrohr (2) mit der Versorgungsleitung
und ggf. der BUS-Leitung durch die Öffnung in der
Bodenplatte (4) (Zubehör).
2
3
4
f Richten Sie das Fundamentset eben aus.
f Setzen Sie einen Fundamenterder (3) nach DIN 18014
ein (z. B. Bandeisen).
Um einen optimalen Schutz gegen elektrischen
Schlag zu erreichen, wird das als Zubehör
erhältliche MENNEKES Fundamenterder-Set
empfohlen.
vvv
f Betonieren Sie die unteren zwei Drittel des
Fundaments mit Beton der Klasse C20/25.
f Lassen Sie den Beton abbinden.
f Richten Sie die Bodenplatte (Zubehör) bzw. die
Bodenplatte der Ladesäule mit den Kontermuttern
eben aus, sodass die Unterseite der Bodenplatte etwa
0,5 cm über dem angrenzenden Bodenniveau liegt.
f Betonieren Sie das restliche Drittel des Fundaments mit
schwindfreiem Beton, so dass die Bodenplatte komplett
aufliegt. Betonieren Sie die Bodenplatte nicht mit ein.
f Lassen Sie den Beton abbinden.
f Montieren Sie die Ladesäule.
Siehe Installationsanleitung der Ladesäule.
