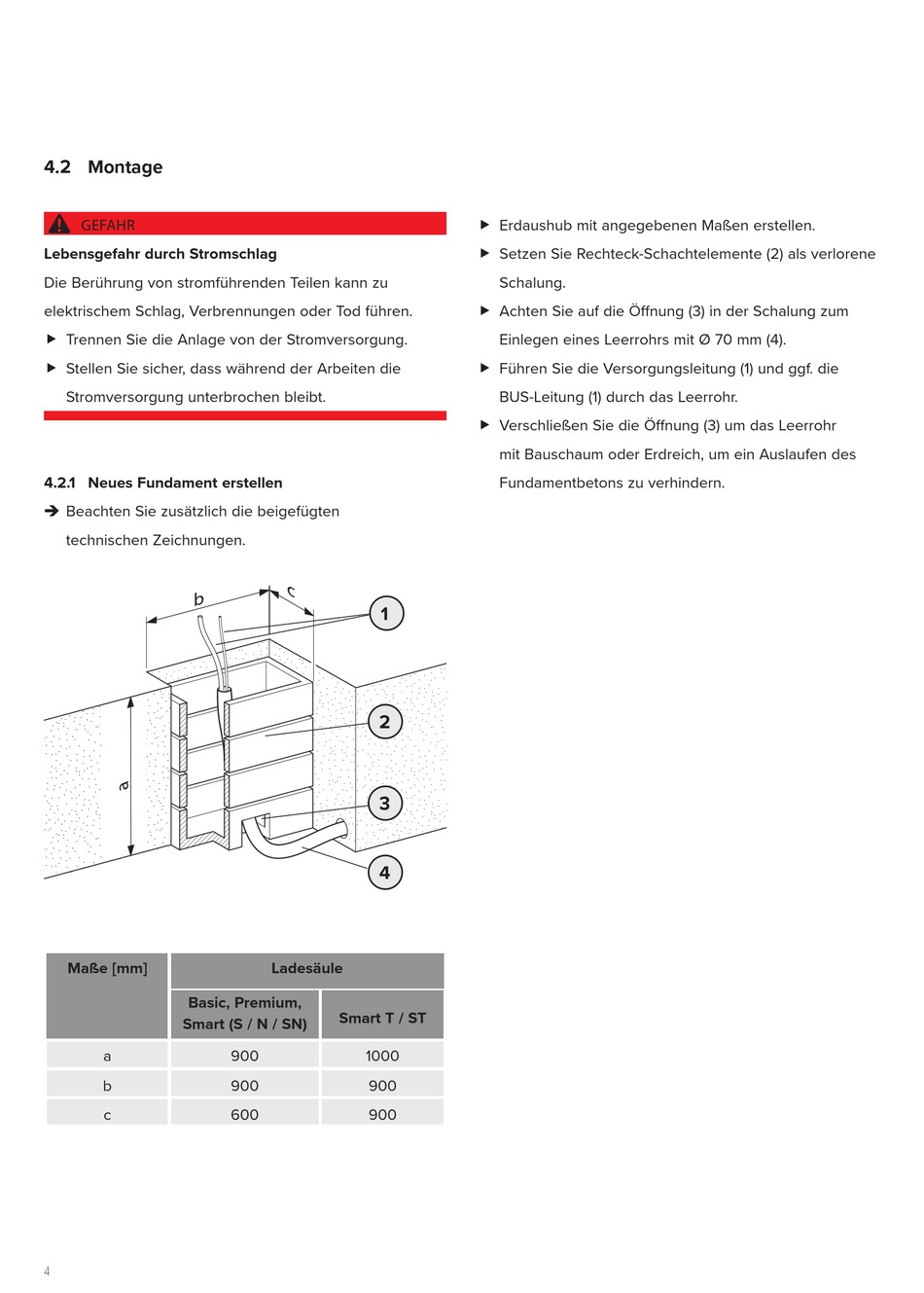

4.2 Montage
T
GEFAHR
Lebensgefahr durch Stromschlag
Die Berührung von stromführenden Teilen kann zu
elektrischem Schlag, Verbrennungen oder Tod führen.
f Trennen Sie die Anlage von der Stromversorgung.
f Stellen Sie sicher, dass während der Arbeiten die
Stromversorgung unterbrochen bleibt.
4.2.1 Neues Fundament erstellen
Î Beachten Sie zusätzlich die beigefügten
technischen Zeichnungen.
b
Maße [mm]
Basic, Premium,
Smart (S / N / SN)
a
b
c
4
c
1
2
3
4
Ladesäule
Smart T / ST
900
1000
900
900
600
900
f Erdaushub mit angegebenen Maßen erstellen.
f Setzen Sie Rechteck-Schachtelemente (2) als verlorene
Schalung.
f Achten Sie auf die Öffnung (3) in der Schalung zum
Einlegen eines Leerrohrs mit Ø 70 mm (4).
f Führen Sie die Versorgungsleitung (1) und ggf. die
BUS-Leitung (1) durch das Leerrohr.
f Verschließen Sie die Öffnung (3) um das Leerrohr
mit Bauschaum oder Erdreich, um ein Auslaufen des
Fundamentbetons zu verhindern.
