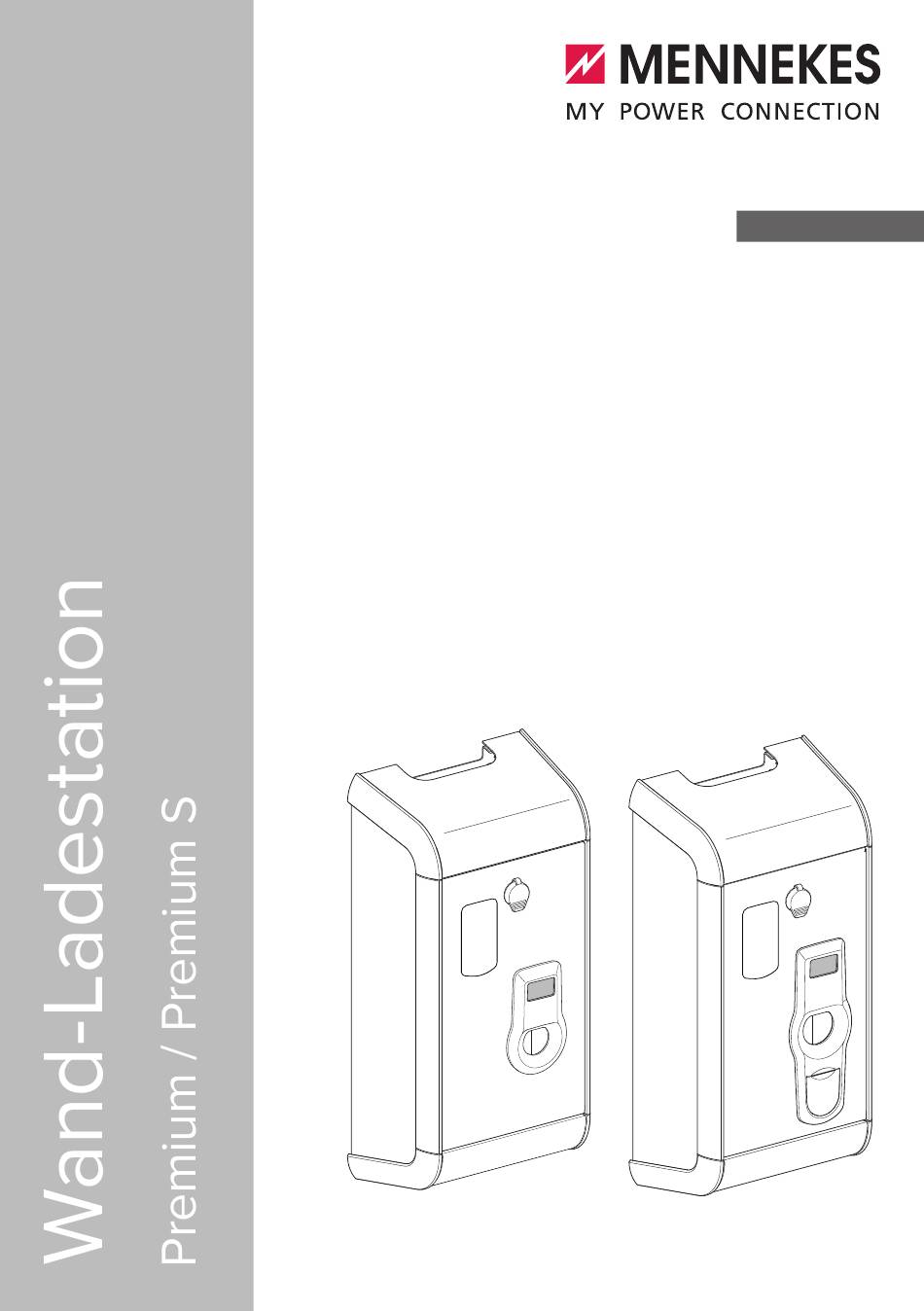

- Seite 1 DEUTSCH Betriebs- und Installationsanleitung...
- Seite 2 E-Mail info@MENNEKES.de Internet www.MENNEKES.com Copyright © 2018 MENNEKES Elektrotechnik GmbH & Co. KG Alle Rechte, auch die des Nachdrucks der Vervielfältigung von Teilen dieser Anleitung und die der Übersetzung bleiben dem Herausgeber vorbehalten. Ohne schriftliche Genehmigung des Herausgebers darf kein Teil die- ser Beschreibung in irgendeiner Form reproduziert oder mit Hilfe elektronischer Vervielfältigungssysteme kopiert werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument ..........4 Ladung Mode 3 ............... 16 Service .................4 Ladung Mode 1 (nur Premium S) ......... 16 Warnhinweise ..............4 Verwendete Symbolik ............5 Instandhaltung ............17 Wartung................17 Zu Ihrer Sicherheit ............ 5 Reparaturarbeiten ............18 Zielgruppen ................5 8.2.1 Steckdosenpanel austauschen ........19 Bestimmungsgemäße Verwendung ......5... -
Seite 4: Zu Diesem Dokument
„ Wand-Ladestation Premium Ihrem Land. „ Wand-Ladestation Premium S Nutzen Sie für einen direkten Kontakt zu MENNEKES das Formular unter "Kontakt" auf Diese Anleitung ist für den Betreiber und die https://www.chargeupyourday.com/ Elektrofachkraft bestimmt. Sie enthält Hinweise zur sicheren Bedienung und Installation. Tätigkeiten, die nur Halten Sie für eine zügige Bearbeitung bitte folgende... -
Seite 5: Verwendete Symbolik
„ Fähigkeit, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden. 2.2 Bestimmungsgemäße Verwendung Die MENNEKES Wand-Ladestationen Premium und Premium S sind Lade systeme für den Einsatz im privaten und halb-öffentlichen Bereich, z. B. Firmenparkplätze, Betriebshöfe oder Privat grundstücke. Das Gerät dient ausschließlich zum Aufladen von Elektro fahrzeugen. -
Seite 6: Bestimmungswidrige Verwendung
Gefahren nicht oder nur bedingt einschätzen können, mungsgemäße Verwendung und den sicheren Gebrauch. stellen eine Gefahr für sich und für andere dar. Die MENNEKES Elektrotechnik GmbH & Co. KG über- f Von Gerät und Ladekabel fernhalten. nimmt keine Haftung für Folgen aus bestimmungswidriger Verwendung. -
Seite 7: Produktbeschreibung
„ Systemmonitoring. Auf dem Typenschild befinden sich alle wichtigen „ Statusinformation per Klartextdisplay. Gerätedaten. Das abgebildete Typenschild ist ein Muster. „ MENNEKES SCU, Socket Control Unit, f Typenschild an Ihrem Gerät beachten. Das Typenschild Kommunikations- und Steuereinheit. befindet sich im Gehäuse. -

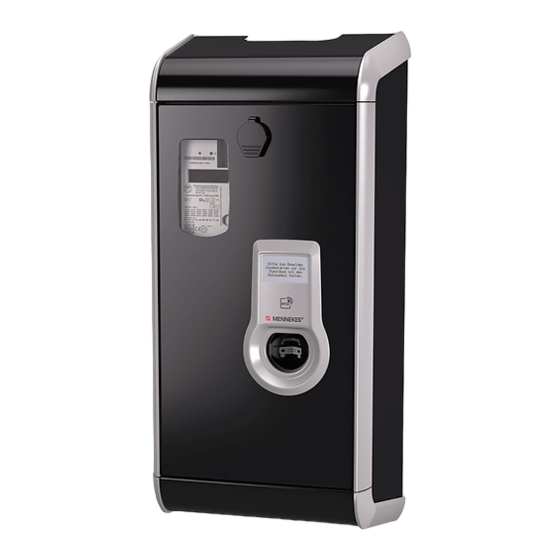

Seite 8: Geräteaufbau
3.3 Geräteaufbau Premium S Premium Abb.: 3. Geräteaufbau Premium A. Abdeckung oben Abb.: 4. Geräteaufbau Premium S B. Edelstahlgehäuse für die Wandmontage (ohne Befestigungsmaterial) A. Abdeckung oben C. Zählerfenster B. Edelstahlgehäuse für die Wandmontage D. Steckdosenpanel für Premium (ohne Befestigungsmaterial) E. -
Seite 9: Technische Daten
4. Technische Daten Premium S Premium Ladeleistung Mode 3 [kW] Ladeleistung Mode 1 [kW] 400 AC ±10 % Nennspannung U Nennfrequenz f [Hz] Nennstrom I Maximale Vorsicherung [A] Schutzart IP 44 Schutzklasse Maße H x B x T [mm] 735 x 352 x 231 Gewicht [kg] ca. -
Seite 10: Installation
5. Installation Die Tätigkeiten in diesem Kapitel dürfen nur von Zulässige Umgebungsbedingungen Umgebungstemperatur -25 … +40 °C einer Elektrofachkraft durchgeführt werden. Durchschnittstemperatur < 35 °C Standortwahl in 24 Stunden Das Gerät ist ausschließlich für die ortsfeste Wandmontage Relative Luftfeuchte Max. 95 % (nicht vorgesehen. -
Seite 11: Gerät Öffnen
Frontplatte nach oben klappen. Die Schrauben müssen dazu nicht vollständig heraus- f Frontplatte gegen Zufallen sichern. geschraubt werden. f Beide Abdeckungen oben und unten abnehmen. MENNEKES empfiehlt die Montage in einer ergo- nomisch sinnvollen Höhe in Abhängigkeit von der Körpergröße. -
Seite 12: Elektrischer Anschluss
5.4 Elektrischer Anschluss 5.4.1 RS-485 Bus Um das Gerät zu betreiben, muss es über RS-485 Bus mit einer MENNEKES ACU verbunden werden. Es können bis zu 16 SCUs mit einer ACU über RS-485 Bus verbunden werden. Zur Vernetzung mehrerer Geräte mit einer ACU muss die Verdrahtung in Linien-Bus-Topologie erfolgen. -
Seite 13: Laden Von Fahrzeugen Mit Gasenden Batterien
5.4.2 Laden von Fahrzeugen mit gasenden Batterien 5.4.3 Spannungsversorgung / Netzanschluss GEFAHR GEFAHR Explosionsgefahr durch Knallgasbildung beim Laden von Verletzungsgefahr durch Stromschlag Fahrzeugen mit gasenden Batterien Allstromsensitive FI-Schutzschalter (Typ B) dürfen nicht hin- Beim Laden von Fahrzeugen mit gasenden Batterien in ter pulsstromsensitiven FI-Schutzschaltern (Typ A) montiert geschlossenen Räumen kann es durch die Bildung von werden. -
Seite 14: Inbetriebnahme
Ladestation auf korrekte Phasenfolge, Phasenausfall Vorschriften durch. Die Prüfung kann in Verbindung mit bzw. Unterspannung. der MENNEKES Prüfbox und einem Prüfgerät zum normge- rechten Prüfen erfolgen. Die MENNEKES Prüfbox simuliert dabei die Fahrzeugkommunikation. Prüfboxen sind bei MENNEKES als Zubehör erhältlich. -
Seite 15: Einbindung In Die Ladeinfrastruktur
Backend-System beispielsweise mit einer Smartphone- MENNEKES eMobility Gateway bzw. der Ladesäule App oder Ad hoc (z. B. direct payment). Smart und von der MENNEKES ACU / SCU zu beachten. f Anweisungen auf dem Klartext-Display beachten. 6.5 Abschlussarbeiten f Anweisungen auf dem Gerät beachten (z. B. QR-Code Nach Abschluss der Installation und Inbetriebnahme müs-... -
Seite 16: Ladung Mode 3
Ladestecker in dem Gerät nicht entriegelt werden. Der Ladestecker muss manuell entrie- gelt werden. Î "9.3 Ladestecker notentriegeln" Ladung Mode 1 (nur Premium S) WARNUNG Verletzungsgefahr durch unzulässige Hilfsmittel Bei Verwendung von Adaptersteckern, Verlängerungen oder zusätzlichen Ladekabel in Verbindung mit dem Gerät besteht die Gefahr von Stromschlag oder Kabelbrand. -
Seite 17: Instandhaltung
8. Instandhaltung Wartung GEFAHR Stromschlaggefahr bei beschädigten Geräten Bei Verwendung eines beschädigten Geräts besteht die Gefahr von Stromschlag. f Verwenden Sie das Gerät nicht, wenn dieses Schäden aufweist. f Kennzeichnen Sie das beschädigte Gerät, sodass die- ses nicht durch andere Personen benutzt wird f Lassen Sie die Schäden unverzüglich durch eine Elektrofachkraft beseitigen. -
Seite 18: Reparaturarbeiten
Wartungsintervalle Bauteil Wartungsarbeit Die nachfolgenden Tätigkeiten dürfen nur von einer Elektrofachkraft durchgeführt werden. Jährlich Wand- Wandbefestigung kontrollieren. befestigung Bauteil Wartungsarbeit Anschluss- Anschlussklemmen der Zuleitung klemmen kontrollieren. Halbjährlich f Ggf. Zuleitungsklemmen Elektrische FI-Schalter, LS-Schalter, Schütze, nachziehen. Schalt- und Phasenmessrelais, usw. auf optische Gerät Systemprüfung durchführen. -
Seite 19: Steckdosenpanel Austauschen
Systemkomponenten durchführen. f Steckdosen panel entnehmen. f Neue SCU konfigurieren. f Neues Steckdosen panel einsetzen. Installationsanleitung MENNEKES ACU / SCU beachten. f Steckdosen panel mit den Schrauben befestigen (Drehmoment 1,4 - 1,8 Nm). Nach dem Austausch der SCU zwingend eine f Steckdosenpanel wieder über die Steckverbinder ver-... -
Seite 20: Reinigung
9. Störungsbehebung 8.3 Reinigung Die Tätigkeiten in diesem Kapitel dürfen nur von GEFAHR einer Elektrofachkraft durchgeführt werden. Lebensgefahr durch Stromschlag. Fehlermeldungen Das Gerät enthält elektrische Bauteile, die unter hoher Spannung stehen. Bei unsachgemäßer Handhabung, ins- 9.1.1 Fehler ohne Fehlercode besonders in Verbindung mit Feuchtigkeit, am geöffneten Wenn Fehler ohne Fehlercode auftreten, erscheint eine Gehäuse, werden Personen durch Stromschlag schwer entsprechende Meldung auf dem Klartextdisplay:... -
Seite 21: Fehler Mit Fehlercode
Außer Betrieb f Fehlermeldung anhand der Wenden Sie sich ggf. an den Support von Fehlercodes beheben. MENNEKES. f Sollte die Störung weiterhin auftreten, tau- Auf dem Klartextdisplay wird Folgendes angezeigt: schen Sie die SCU aus. „ ID-Nummer der SCU (z. B. #98) Keine Kommunikation zwischen eHZ und SCU. - Seite 22 Stromversorgung. Panel und die SCU durch. f Korrigieren Sie vertauschte Anschlüsse. Wenden Sie sich ggf. an den Support von 2. Phasenausfall (eIne oder mehrere LEDs sind MENNEKES. aus). Systemsprache fehlt. „ Ausfall in der entsprechenden Phase. „ Software-Update fehlerhaft. f Prüfen Sie die Phase gemäß Stromlaufplan.
-
Seite 23: Ersatzteile
„ Unvollständiges Update. f Ausschließlich Original Ersatz- und Zubehörteile ver- f Führen Sie das Software-Update der SCU wenden, die von MENNEKES bereitgestellt und / oder erneut durch. freigegeben sind. Wenden Sie sich ggf. an den Support von MENNEKES. -
Seite 24: Demontage
12. Entsorgung 10. Demontage Das Gerät und die Verpackung ist bei Gebrauchsende ordnungsgemäß zu entsorgen. Zur Entsorgung und zum Umweltschutz sind die nationalen gesetzlichen Die Tätigkeiten in diesem Kapitel dürfen nur von einer Elektrofachkraft durchgeführt werden. Bestimmungen des Verwenderlandes zu beachten. Altgeräte und Batterien dürfen nicht mit dem Hausmüll ent- f Gerät öffnen. - Seite 25 Backend- Infrastruktur zur Steuerung der System Ladestationen und Verwaltung der personenbezogenen Zugangsdaten. Elektronischer Haushaltszähler Fehlerstromschutzschalter Typ A = pulsstromsensitiv, Typ B = allstromsensitiv Leitungsschutzschalter Mode 3 Ladebetriebsart für Fahrzeuge mit (IEC 61851) Kommunikationsschnittstelle an Ladesteckvorrichtungen Typ 2. RFID Autorisierungsmöglichkeit per RFID- Karte an Geräten.
- Seite 28 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. +49 (0) 2723 / 41-1 +49 (0) 2723 / 41-2 14 E-Mail info@MENNEKES.de Internet www.MENNEKES.com...
