4

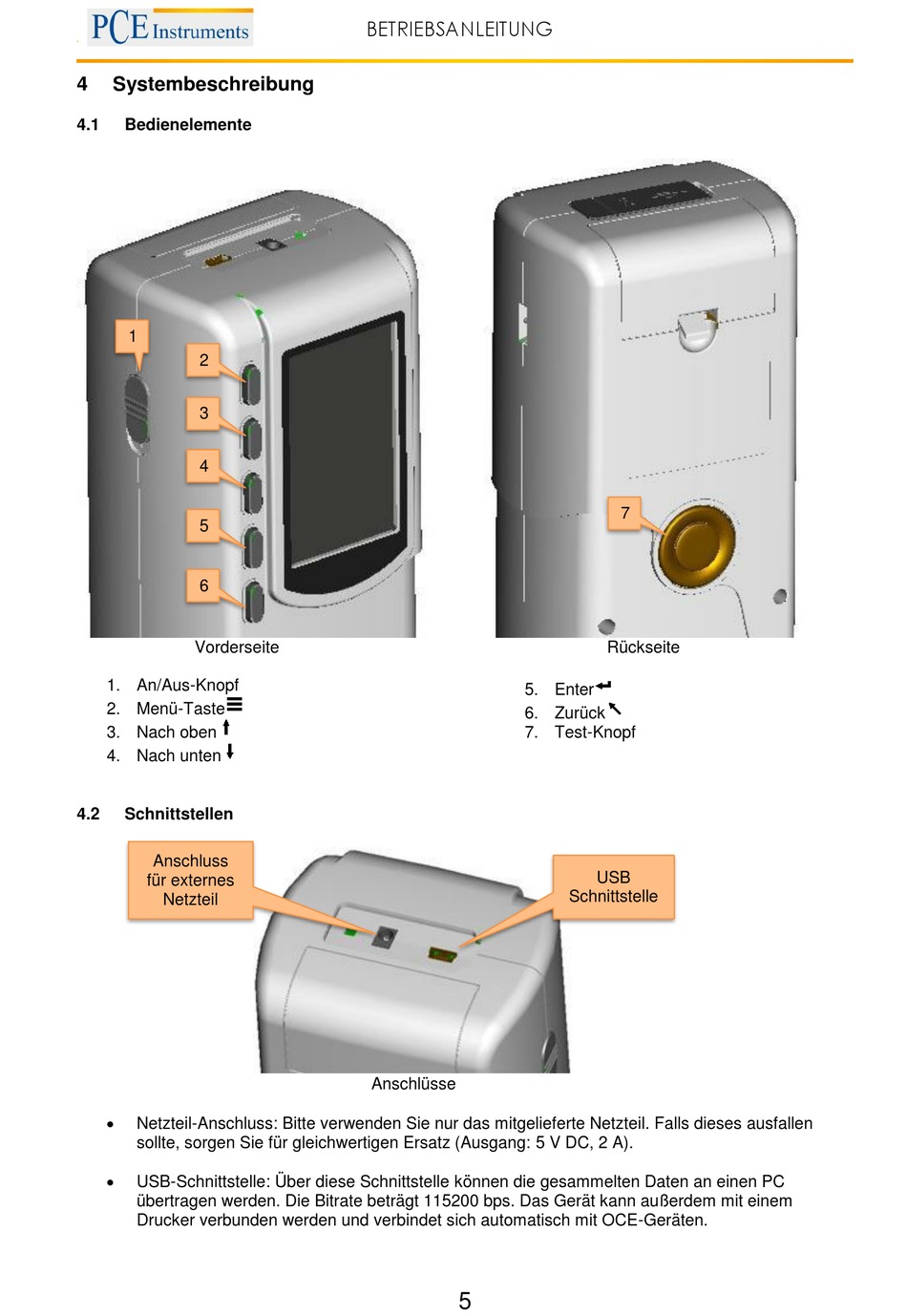

Systembeschreibung
4.1
Bedienelemente
1
2
3
4
5
6
Vorderseite
1. An/Aus-Knopf
2. Menü-Taste
3. Nach oben
4. Nach unten
4.2
Schnittstellen
Anschluss
für externes
Netzteil
Netzteil-Anschluss: Bitte verwenden Sie nur das mitgelieferte Netzteil. Falls dieses ausfallen
sollte, sorgen Sie für gleichwertigen Ersatz (Ausgang: 5 V DC, 2 A).
USB-Schnittstelle: Über diese Schnittstelle können die gesammelten Daten an einen PC
übertragen werden. Die Bitrate beträgt 115200 bps. Das Gerät kann außerdem mit einem
Drucker verbunden werden und verbindet sich automatisch mit OCE-Geräten.
BETRIEBSANLEITUNG
5. Enter
6. Zurück
7. Test-Knopf
Anschlüsse
5
7
Rückseite
USB
Schnittstelle
