EINBAUMASSE ISOLIERTER SCHORNSTEIN

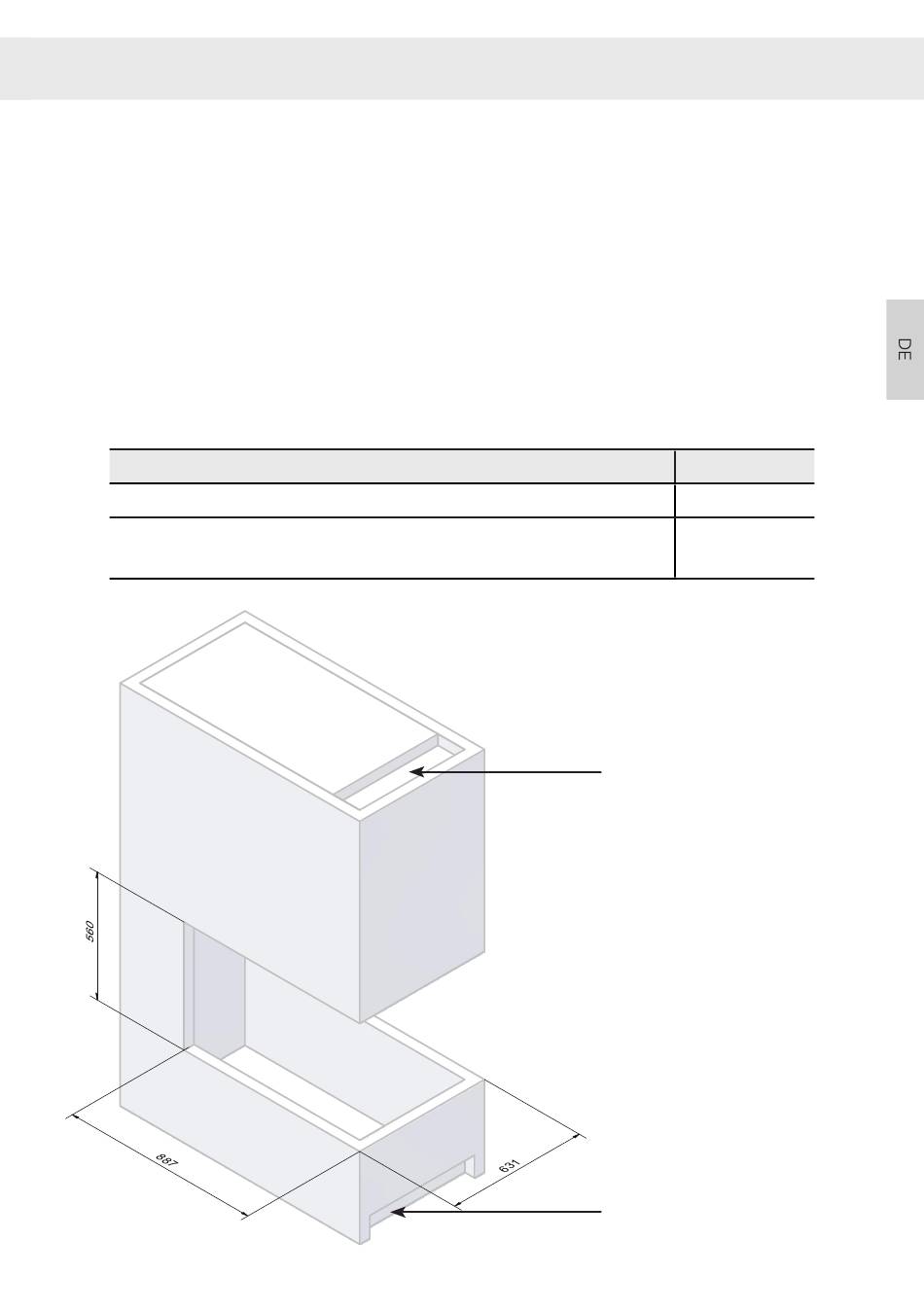

EINBAUMASSE
Die Maße gelten für den Einbau in nicht brennbare Paneele.
Hohlmaße (Höhe x Breite x Tiefe): min. 560 x 631 x 887 mm
Kamineinsätze dürfen niemals zu stramm eingebaut werden, da sich Stahl
ausdehnt, wenn er erhitzt wird.
Der Konvektionslufteinlass muss unter dem Ofen mindestens 500 cm² und
über dem Ofen mindestens 700 cm² groß sein. Die Konvektionsluftflächen
über und unter dem Ofen können auf mehrere Öffnungen verteilt werden.
Abstand
Abstand vom Konvektionsrost zu einer brennbaren Decke
Abstand von der Unterkante der Ofentür zu einem
brennbaren Boden
mm
380
410
Ausströmende Konvektions-
luft Bereich = Min. 700 cm
Konvektionsluft Lufteintritt
Bereich = Min. 500 cm
2
D M Y
27-10-2023
Change ord
2
Drawing chang
DE - 13
