Aufbau und Funktion
WIG-Schweißen
5.3.1.1

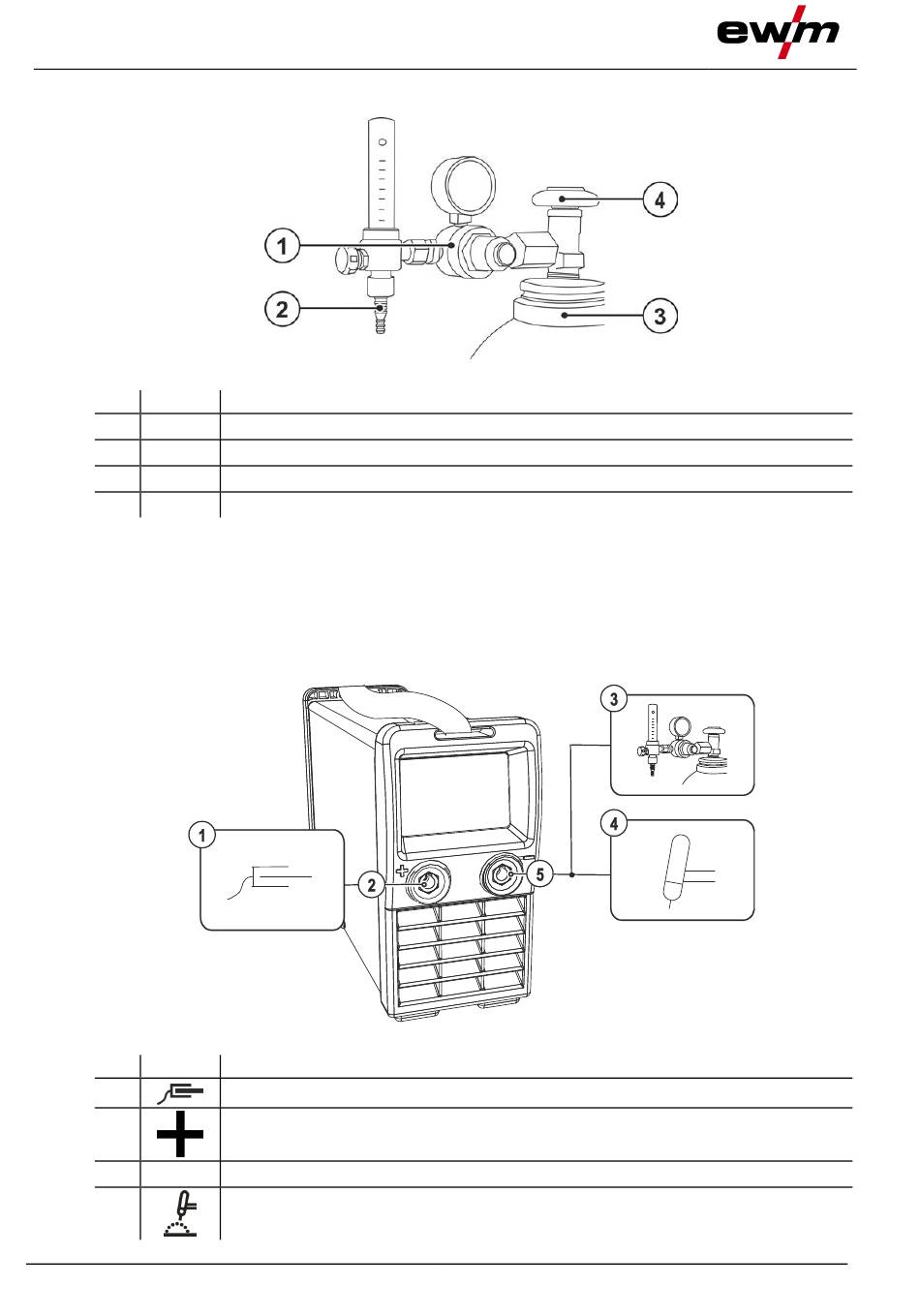

Anschluss Schutzgasversorgung
Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
5.3.2
Anschluss WIG-Schweißbrenner mit Gasdrehventil
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
24
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Werkstück
Anschlussbuchse Schweißstrom (+)
Anschluss Werkstückleitung
Ausgangsseite Druckminderer
Schweißbrenner
Abbildung 5-10
Abbildung 5-11
099-002040-EW500
18.07.2024
