Installations- und Bedienungshandbuch
(PVI-3.8/4.6-I-OUTD-xx Rev.: 1.3)
3.4.9 Erdung der DC-Eingänge
ACHTUNG: Vor jeglichem Eingriff die Vorgänge Anschluss/Trennen der
Kapitel 3.4.1 befolgen.
Diese Wechselrichter verfügen über einen Stecker zur Erdung einer der
Eingangsklemmen. Man kann durch die Positionierung dieses Anschlusses die
Klemme wählen, die man erden möchte. In Abb. 14 sieht man die Verkabelung und
die Stecker für die Erdung.
HINWEIS: Die Aurora-Wechselrichter werden mit nicht angeschlossener
Erdung geliefert. Die Wahl des Anschlusses erfolgt bei der Installation des
Wechselrichters.
Man kann den Anschluss auf zwei Arten ausführen:
a) Erdung der negativen DC-Klemme.
b) Erdung der positiven DC-Klemme.
ACHTUNG: Die Variante b) kann nur bei Parallelschaltung der Eingänge
gewählt werden. Die Variante b) NICHT bei unabhängiger Konfiguration der
Eingänge wählen.
ACHTUNG: Je nach gewähltem Netzstandard (siehe Kapitel 3.4.7 ) erkennt
der Wechselrichter eventuelle Erdungsversuche, die nicht mit den geltenden
Normen im Einklang stehen, und auf dem Display wird eine Fehlermeldung
angezeigt.
36
11

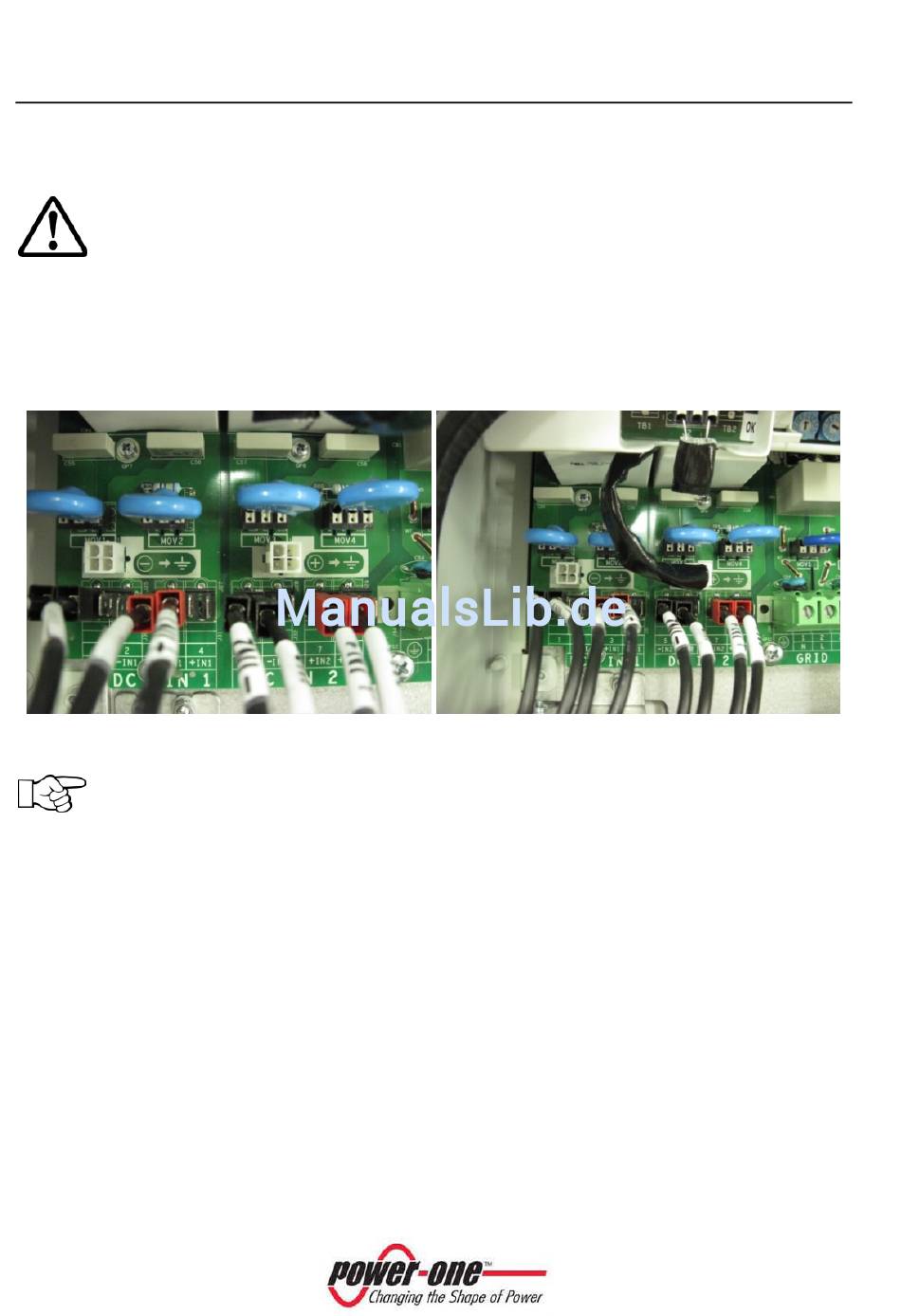

Abb. – Stecker für die Erdung der Eingänge
