Anschluss An Das Ac-Stromnetz - Power One Aurora PVI-3.8-I-OUTD Installationshandbuch

Installations- und Bedienungshandbuch
(PVI-3.8/4.6-I-OUTD-xx Rev.: 1.3)
3.4.6

Anschluss an das AC-Stromnetz

ACHTUNG: Vor jeglichem Eingriff die Vorgänge Anschluss/Trennen der
Kapitel 3.4.1 befolgen.
Schritt 1: Die Frontklappe des Wechselrichters wie im Kapitel 3.4.2 beschrieben
entfernen.
Schritt 2: Die AC-Kabel des externen AC-Trennschalters an der Klemmleiste des
Wechselrichters anbringen, siehe die Abbildung „GRID".
Schritt 3: Die mitgelieferte Kabeleinführung in der entsprechenden Öffnung im
unteren Bereich des Wechselrichters anbringen und das AC-Kabel einführen.
Schritt 4: Die 3 AC-Kabel mit der Klemmleiste des Wechselrichters laut Abbildung
verbinden.
- Klemme
des Symbols
werden)
- Klemme 1 für den Neutralleiter N,
- Klemme 2 L-Leitung,
33
von
für die Schutzerdung PE (auch die Schraube in der Nähe
kann für den Anschluss der Erdungsleitung verwendet

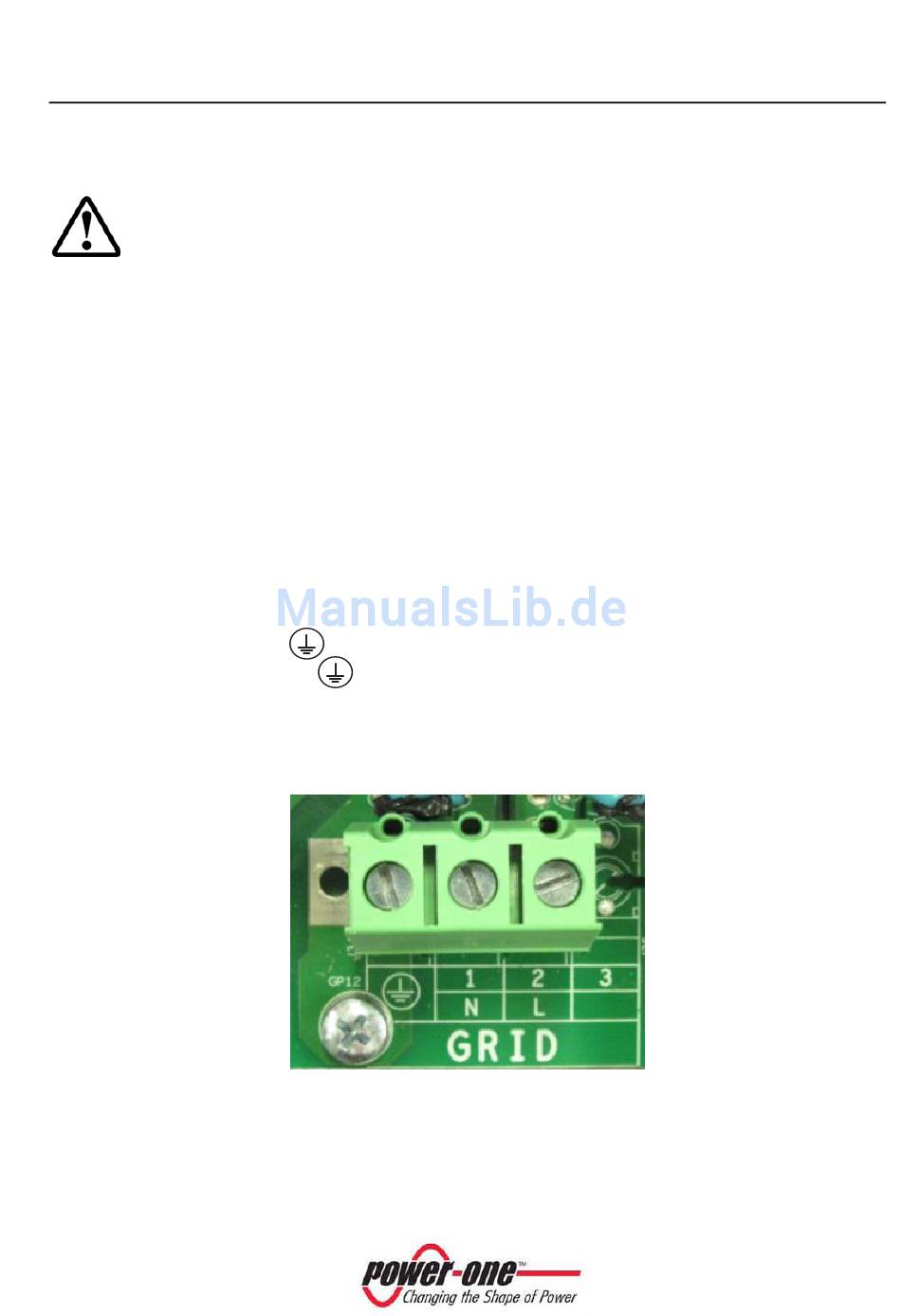

Abb. 12 - Klemmleiste für AC-Anschluss
