Installations- und Bedienungshandbuch
(PVI-3.8/4.6-I-OUTD-xx Rev.: 1.3)

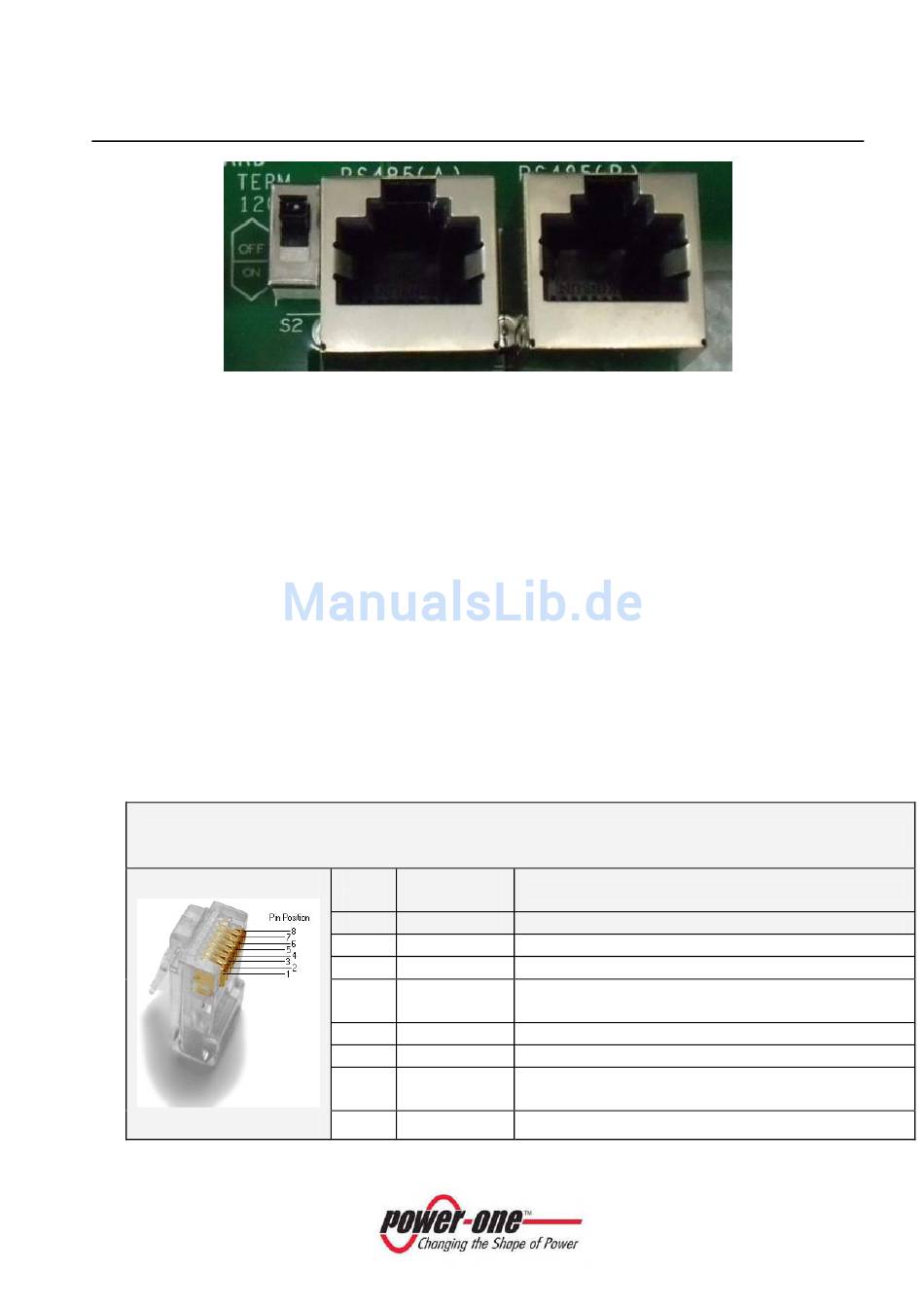

Abb. 18 - Klemmen zum Anschluss an die Linie RS-485 und Schalter S2
6.1.2
RJ45-Stecker
Als Alternative kann die serielle Verbindung RS485 der Wechselrichter sowohl als
einzelne Einheiten als auch über die "Daisy chain"-Kette mit Hilfe von RJ45-Steckern
erfolgen (siehe Abb. 24).
Das Kabel muss immer über die mit hermetisch schließenden Kappen verschlossenen
Bohrungen eingeführt werden, die im unteren Bereich des Wechselrichters vorhanden
sind (siehe Abb. 23). Die Eingangsverkabelung wird durch eine Öffnung geführt und
an einen der beiden RJ45-Verbinder gekoppelt, egal an welchen. Aus der anderen
Öffnung muss dann die Ausgangsverkabelung zum RJ45-Verbinder der nächsten
Einheit geführt werden.
Die beiden Kabel können beliebig am Verbinder Nr. 1 oder Nr. 2 angebracht werden,
da die Signale parallel angeschlossen sind.
83
95
von
RJ45
RJ45 Verbinder
Pin
Signal
#
Name
1
2
3
+TR
4
+R
5
-TR
6
7
RTN
8
RJ45
Beschreibung
Nicht verwendet
Nicht verwendet
+ Data Line
RS485-Kommunikation
Remote OFF
Fernsteuerung (Details siehe
Abschnitt 5.5.6.10)
- Data Line
RS485-Kommunikation
Nicht verwendet
Signal Return
Gemeinsame Masse für logische
Signale
Nicht verwendet
