028481 INSTRUCCIONES DE MONTAJE
1. Sacar las piezas y el material de sujección incluidos en el gancho de remolque. Si procede, retirar el
pegamento existente en los puntos de sujección.
2. Retirar los paneles interiores y desmontar los conjuntos de pilotos traseros que están fijados con
una tuerca sintética grande
3. Desmontar el parachoques que está fijado como sigue:
- 2 tornillos Philips en cada lado de los pases de rueda.
- 2 tornillos torx en cada lado detrás de los guardabarros entre el lado superior del parachoques y
el lado inferior del guardabarros trasero.
- 2 tornillos torx en cada lado detrás de ambas luces traseras.
- 1 tornillo torx en cada lado en la parte trasera (puerta abierta)
- 3 tornillos en el lado inferior
4. Desmontar la viga del parachoques.
5. De ser necesario, girar un poco la abrazadera del tubo de escape.
6. Retirar tanto a la izquierda como a la derecha, en la parte trasera de los largueros del chasis las
cápsulas de caucho rectangulares.
7. Retirar tanto a la izquierda como a la derecha, en la parte exterior e inferior de los largueros del
chasis las 2 cápsulas redondas.
8. Colocar el soporte "1" en la parte exterior del larguero del chasis izquierdo de modo que toque con la
parte exterior e inferior del larguero del chasis. Trazar el orificio "A" en el larguero del chasis.
Comprobar la altura del orificio "A" según el detalle 1. Taladrar el orificio «A» desde un lado con un
diámetro de 11 mm. Hacer lo mismo con el soporte en el lado derecho.
9. Deslizar las contraplacas "3" en el travesańo del chasis a través de los orificios nombrados en el
punto 6. Montar los soportes "1" y "2" a la altura de los orificios "B" usando 2 tornillos M10x30 y
arandelas elásticas (apretar manualmente).
10. Deslizar las contraplacas "4" en las barras del chasis. Montar a la altura de los orificios "A" usando 4
tornillos M10x30 y arandelas elásticas (apretar manualmente).
11. Montar el enganche inferior a la altura de los orificios "C" usando 4 tornillos M12x40, arandelas
elásticas y tuercas.
12. Fijar el gancho de remolque. Atenerse aquí a los siguientes pares de apriete:
M10 – 46 Nm M12 – 79 Nm
13. Realizar una escotadura en el parachoques según el plano detallado 2.
14. Volver a colocar todos las piezas nombradas en los puntos 5, 4, 3 y 2.
15. Montar la bola y la placa del enchufe a la altura de los orificios "D" en "E" usando 2 tornillos M12x70,
arandelas elásticas y tuercas (momento de apriete M12 – 79 Nm).
16. Cada 1000 km de uso es necesario comprobar las conexiones del perno (según los pares de apriete
dados).
17. Bosal no asume responsabilidad de ningún tipo por defectos en el producto causados por o debidos a
un uso imprudente, tanto por parte del usuario como de cualquier persona bajo su responsabilidad
(art. 185, párrafo 2 N.B.W. (Código Civil Holandés)).

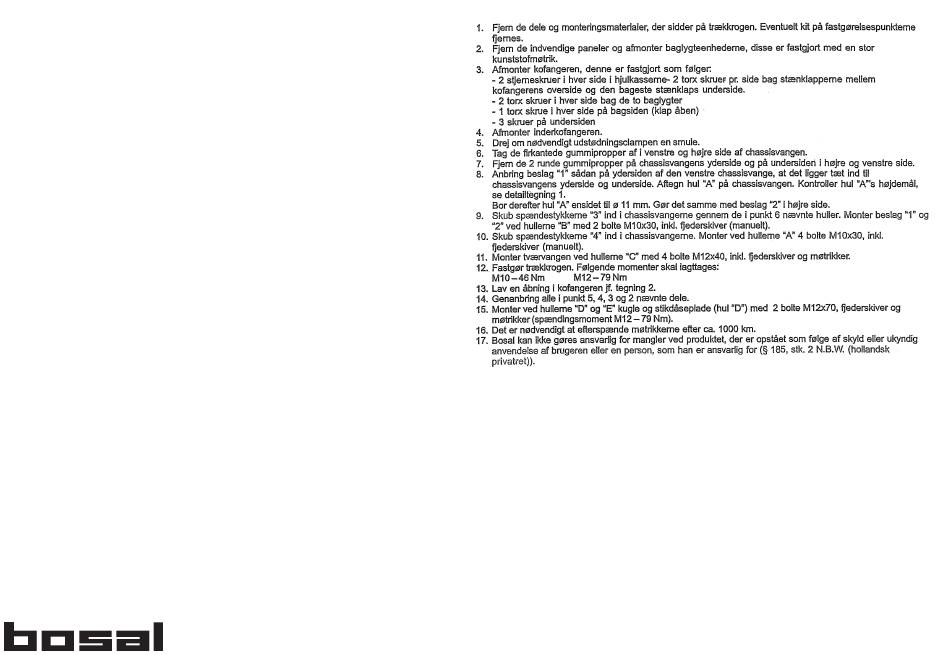

028481 MONTAGEVEJLEDNING
