Novatherm MUB-12HRDN1 Montage-, Wartungsund Bedienungsanleitung Seite 30

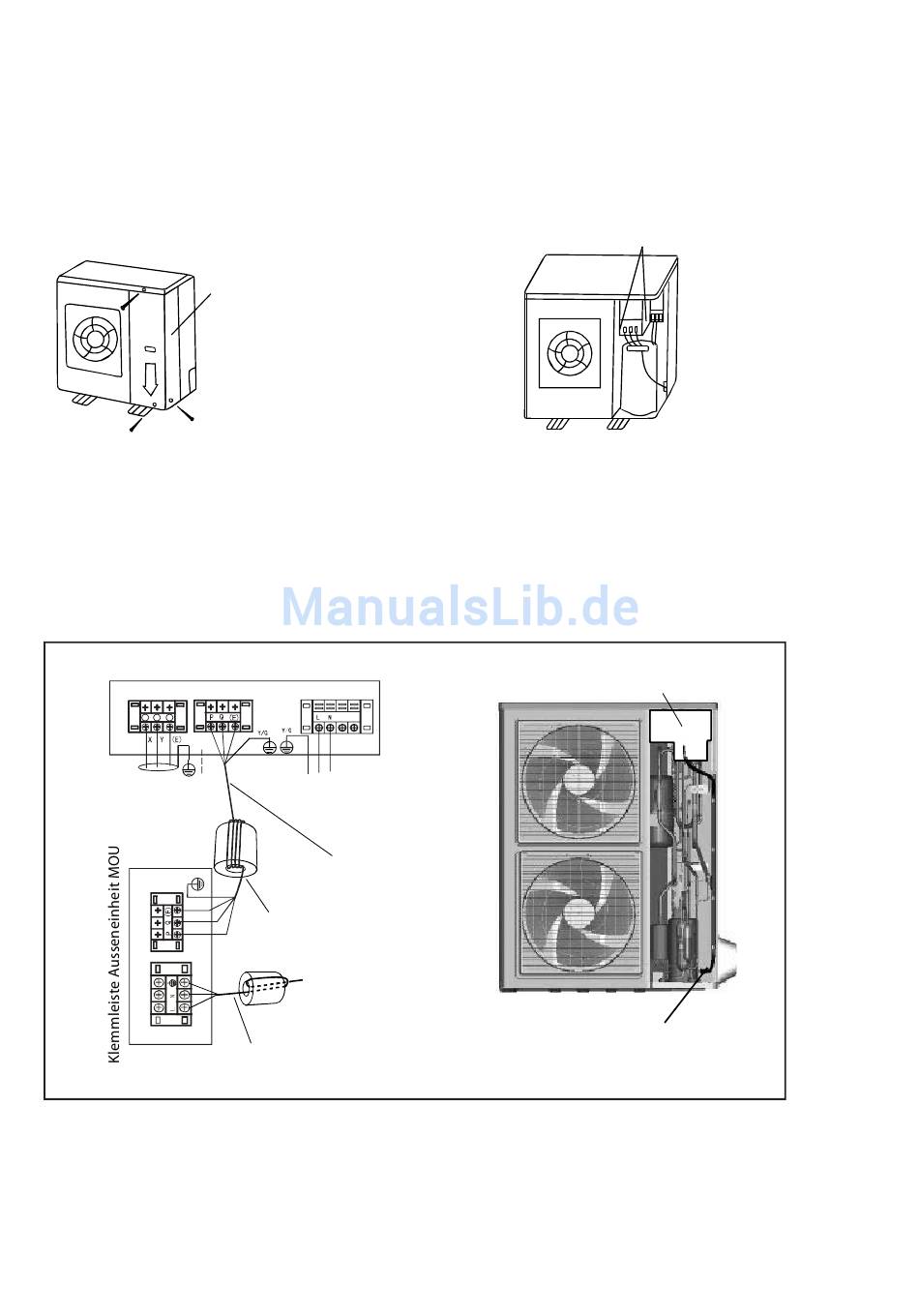

Anschlüsse Außeneinheit MOU
Die Anschlussklemmleiste befindet sich im Kompressorteil, dass Sie durch
Abnehmen des Gerätedeckels und des rechten Verkleidungsbleches leicht
erreichen. Die Kabeleinführungen mit Zugentlastung für Zu- und Verbindungsleitung
befinden sich seitlich oder auf der Rückseite des Gerätes.
Befestigungsschrauben
Elektromagnetische Störungen
Klemmleiste Inneneinheit MUB
3 x 0,75 mm² abgeschirmtes Kabel
zum Anschluss an Gruppenregler
CCM ( Zubehör )
Den Ausseneinheiten MOU 18 und 24 HDN1 liegen 2 Magnetringe bei. Diese dienen zur Vermeidung
von eventuell möglichen " Elektromagnetischen Störungen " , müssen aber nicht zwingend eingebaut
werden.
Eck -
verkleidungsblech
Verbindungsleitung
230 V / 1 Ph / 50 Hz
3 x 1,5 mm²
Steuerleitung
3 x 0,75 mm²
abgeschirmt
Wickeln Sie das Steuerkabel
4 x um den Magnetring
Hauptzuleitung
MOU 18 / 24 HWDN1
230V / 1Ph / 50 Hz
Wickeln Sie die Zuleitung
1 x um den Magnetring
Kabeleinführung bei MOU 36 / 48 / 60 HDN1

Klemmleiste
Schaltkasten
