Arthrex Synergy Vision Kurzanleitung

Synergy Vision™-Bildgebungssystem
3
2
1
C

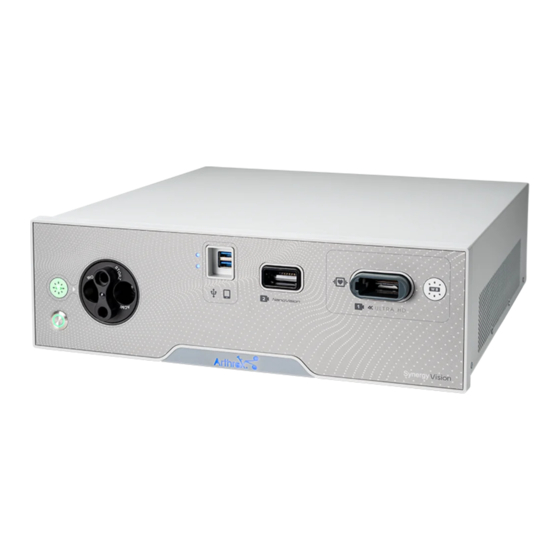

A Synergy Vision™-Konsole | B 4K-Kamerakopf | C NanoNeedle Scope
1 Konsolen-Ein-/Standby-Schalter | 2 LED-Ein-/Standby-Schalter | 3 LED-Lichtleitkabelrevolver
4 USB-/iPad-Anschlüsse | 5 Nano Vision™-Anschluss | 6 4K-Kameraanschluss | 7 Weißabgleichtaste
1. Einschalten
Wenn das System auf einem Gerätewagen
■
platziert ist, schließen Sie das Netzkabel des Gerätewagens
an und schalten Sie den Hauptschalter des Turms ein
Alternativ können Sie die Konsole mit dem Ein-/Standby-
■
Schalter einschalten und die einzelnen Geräte nach Bedarf
einschalten
Der Anmeldebildschirm des Tablets wird nach ca. 1 Minute
■
angezeigt; melden Sie sich dann mit Benutzernamen und
Passwort an
2. Anlegen eines Falls I Eingeben von Patienteninformationen
Wählen Sie das Symbol für „Neuen Fall hinzufügen"
■
Alternativ: Wählen Sie eine:n Patient:in aus der Arbeitsliste aus
■
Wählen Sie „Chirurg:in" (Surgeon) und/oder „Eingriff"
■
(Procedure) aus der Dropdown-Liste
Geben Sie die Patientendaten ein
■
Die Pflichtfelder werden von der Einrichtung festgelegt und
■
sind mit einem blauen Sternchen gekennzeichnet:
Wählen Sie (Speichern) oder
■
Nach dem Starten bestätigen Sie die Falldetails und wenn
■
die Informationen korrekt sind, wählen Sie erneut
(Fall starten)
A
5
4
*
(Fall starten)
Kurzanleitung
6
7
B
