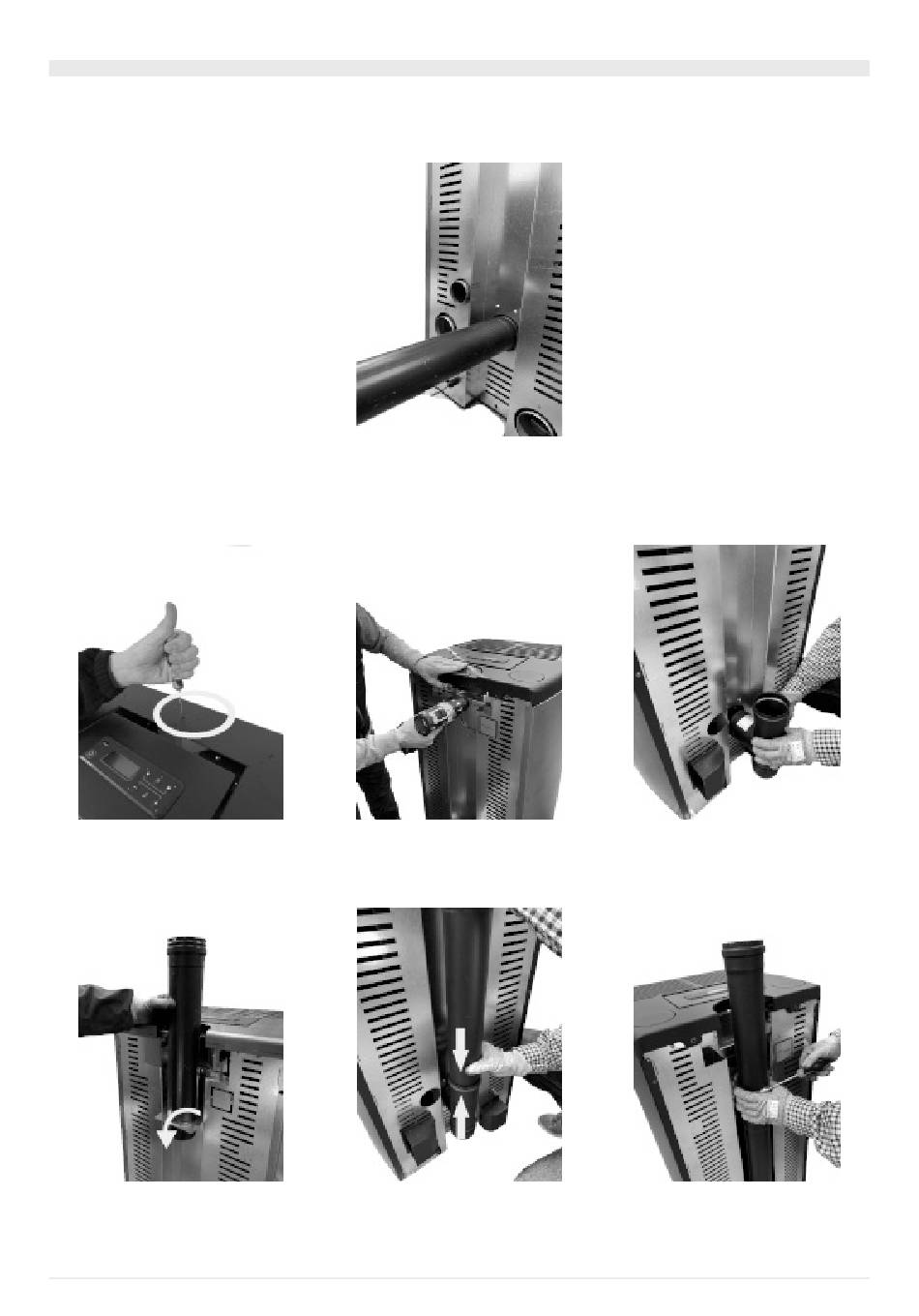

6.15 RAUCHGASAUSLASS HINTEN ODER OBEN
Der Anschluss des Rauchgasauslasses kann sich hinten oder oben befinden.
AUSLASS HINTEN
Fig. 50 - Anschluss des Rauchgasauslasses
• Das Rohr wie in Fig. 50 positionieren.
AUSLASS OBEN
Fig. 51 - Stopfen entfernen Fig. 52 - Stopfen entfernen Fig. 53 - T-Anschlussstück anschließen
• Den Stopfen auf der Rückseite der Abdeckung entfernen (siehe Fig. 51 oder Fig. 52).
• Ein T-Anschlussstück wie in Fig. 53 gezeigt anschließen.
Fig. 54 - Halterung absenken Fig. 55 - Die Rohre anschließen Fig. 56 - Rauchgasauslass hinten, montiert
• Die Halterung, die sich hinter der Rückseite des Ofens befindet, biegen und das Rauchgasauslassrohr einstecken (siehe Fig.
54).
