Cadel FENICE 11 Installateurhandbuch Seite 20

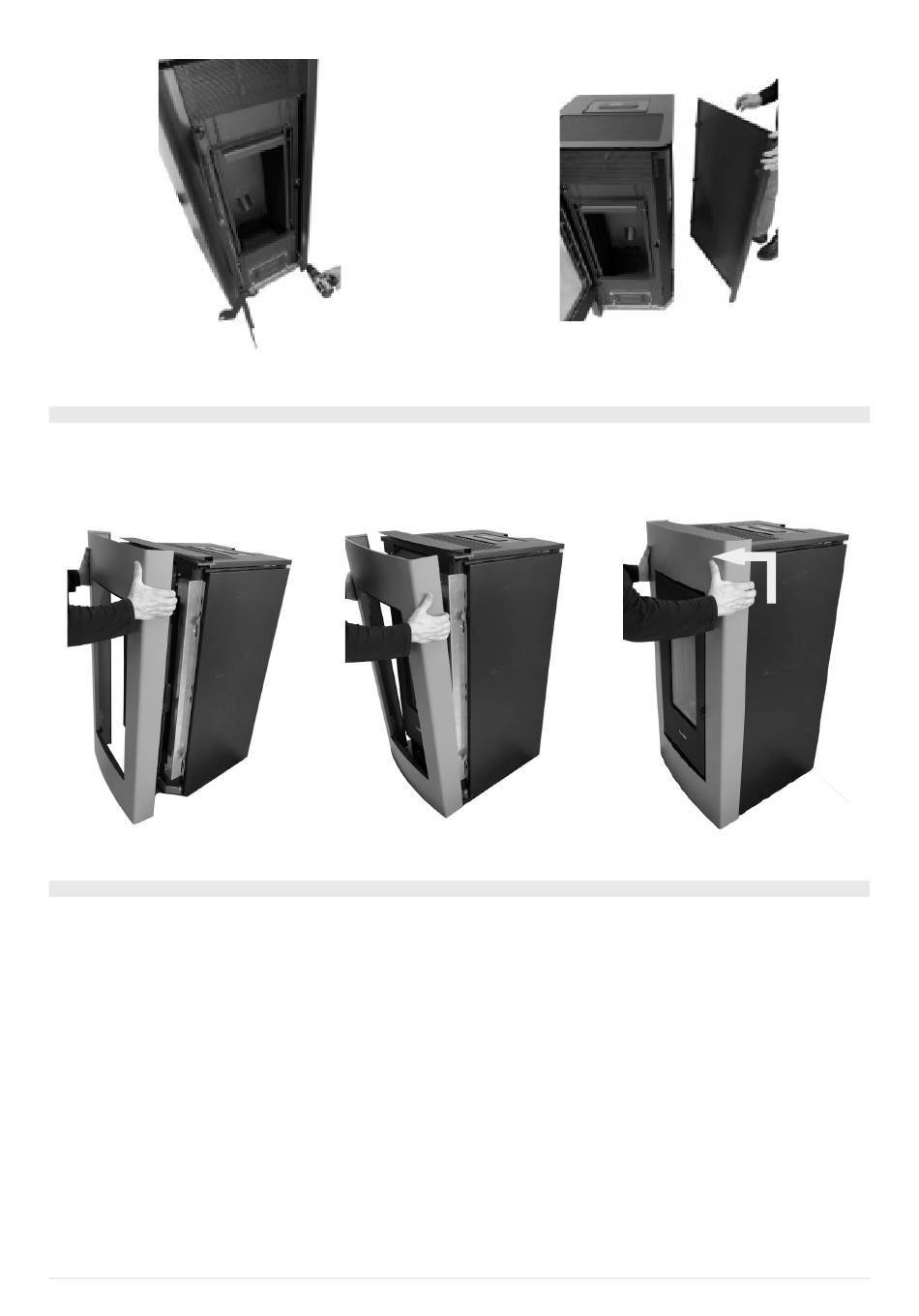

Fig. 39 - Schrauben entfernen Fig. 40 - Seitenwand abnehmen
6.12 RAHMEN ABNEHMEN/ANBRINGEN (GO 11)
Zum Abbauen des Rahmens wie folgt vorgehen:
• Drücken Sie die Rahmen nach oben und lösen Sie die Zähne (siehe Fig. 41).
• Entfernen Sie die Rahmen (zur Montage gehen Sie umgekehrt vor Fig. 42 Fig. 43).
Fig. 41 - Den Rahmen aushängen Fig. 42 - Entfernen die Rahmen Fig. 43 - .
6.13 ENTFERNUNG/MONTAGE DER SEITENWÄNDE (ECLIPSE 11)
Zum Abbauen der Seitenwände wie folgt vorgehen:
• Hintere Schrauben ausschrauben (siehe Fig. 44).
• Seitenwand abnehmen (siehe Fig. 45).
• Zum Anbringen in umgekehrter Reihenfolge vorgehen.
