Kaminofen AKIMIX MIT FEDERSYSTEM
50
1
Trichtergitter
51
1
Getriebemotor
52
1
Träger Elektronikteil
53
1
Elektronikteil
54
6
Schraube BHC M4x10
55
1
Elektroverschlussklappe
56
4
Hutmutter M5
57
1
Reglerknopf
58
1
Schraube FHC M6x10
59
1
Umlenkblech
60
1
Feuerbock
61
1
Brenntiegel
62
1
Aschkasten
63
1
Rauchstutzenöffnung
64
1
Griff
65
2
Schraube BHC M6x10 rostfrei
66
1
Rechte Seitenwand
67
1
Scheibe
68
6
Klemmen
69
7
Schraube TCPZ M4x6
70
2
Trichterfuß
71
1
Türfeder
72
1
U'Scheibe M D6
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
AT610453A
AL604415B
AT610452A
AL0061961
AV8684100
F612217B
AV7140051
AS750120B
AV8636100
F612208B
F612212B
F612116U
AT610166A
F610443B
AS900109B
AV8686106
F612210U
AX606190A
AS700180
AV8644062
AT610455B
AS610243A
AV4100060
Seite 47 von 60
Kaminofen AKIMIX MIT FEDERSYSTEM
SEHR WICHTIG
Zusätzlich zu diesem Dokument sind auch die « HINWEISE ZUR INSTALLIERUNG UND BENUTZUNG VON KAMINÖFEN », die dem
Gerät beigefügt sind, aufmerksam zu lesen.
HINWEISE ZUR INSTALLIERUNG
Der Unterdruck im Rauchgasrohr muss zwischen 6 und 12 Pascal betragen. Dieser Wert lässt sich beim Heizen mit einem Manometer messen. In
fast allen Fällen ist ein Zugbegrenzer nötig, um den Schornsteinzug auf die empfohlenen Werte zu regulieren.

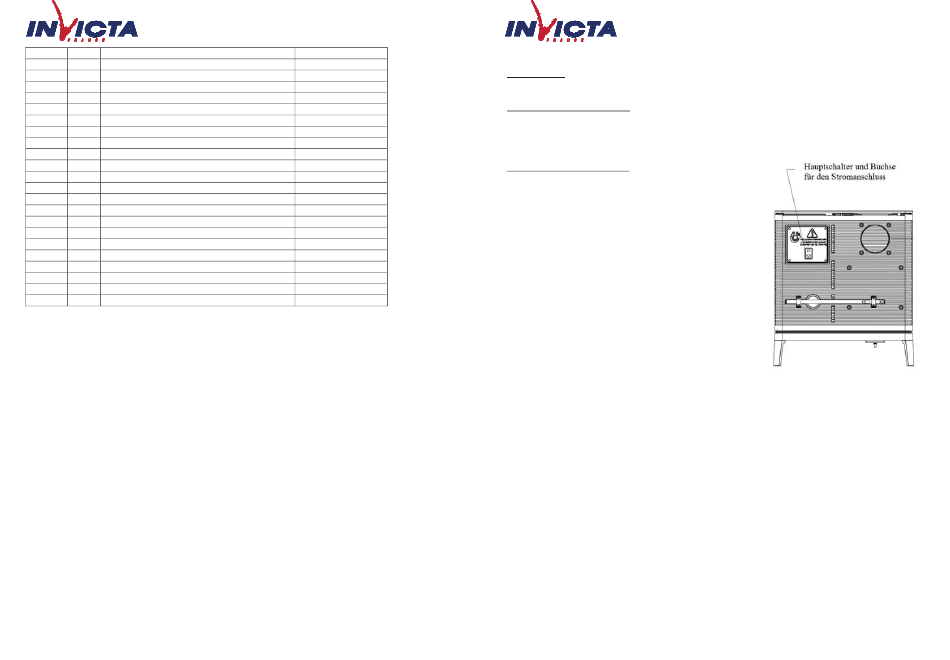

Stromanschluss durch den Installateur:
Den Kaminofen über die vorhandene Buchse an das Stromnetz anschließen.
Der Stromanschluss (Buchse) muss nach Installierung des Kaminofens gut zugänglich
und sichtbar bleiben.
Der Anschluss muss so gelegt werden, dass die mit dem Gerät gelieferte Netzschnur
nicht in der Nähe der heißen Bereiche an der Brennkammer entlang verläuft (hinter und
unter dem Gerät)
Die Stromanlage muss geerdet und mit einem Schaltautomat gemäß den gültigen
Normen ausgestattet sein.
Der Stromanschluss mit dem gelieferten Netzkabel muss so ausgeführt werden, dass das
Kabel nicht in der Nähe der heißen Ofenflächen verläuft
ACHTUNG, das metallische Rauchgasrohr muss eine eigene Erdung besitzen
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
Seite 48 von 60
