Kaminofen AKIMIX MIT FEDERSYSTEM
Kaminofen
AKIMIX
MIT FEDER-
SYSTEM
Referenz 6190 34
Für Pellet-Betrieb die « wichtigen Handgriffe »
beachten
(Paragraf 2 « Benutzung mit Holz-Pellets)
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
Seite 41 von 60

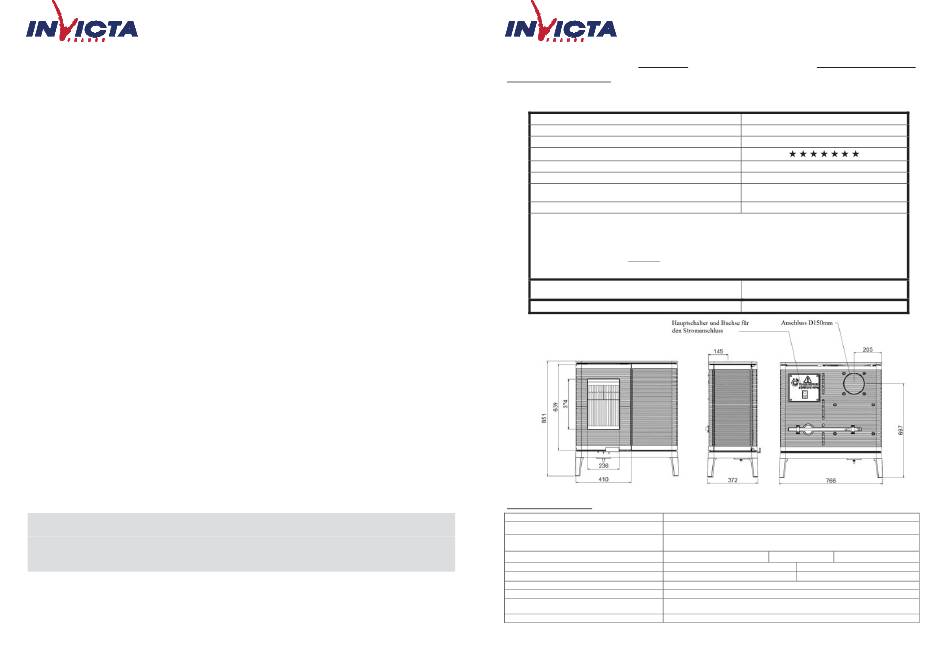

Kaminofen AKIMIX MIT FEDERSYSTEM
Spezialanleitung für Bedienung und Aufstellung
Lesen Sie aufmerksam diese ergänzende Spezialanleitung sowie die ebenfalls mit dem Gerät gelieferte Allgemeine Bedienungsanleitung
Dieses Gerät ist ein Kaminofen mit einer Vorrichtung zur Pellet-Speisung, die von Hand in Betrieb genommen werden kann, um
eine kontinuierliche Heizung sicherzustellen, wenn die Anforderungen in Verbindung mit einer Scheitholzspeisung nicht erfüllt
werden können.
Kenndaten und Leistungsmerkmale bei intermittierendem Betrieb gemäß EN 13240 :
Nennwärmeleistung
Wirkungsgrad
CO-Wert in %
Einstufung nach dem Umweltlabel « Flamme verte »
Konzentration der Staubemissionen bei 13% O
Abgastemperatur
Empfohlener Brennstoff
Abgasmassenstrom
Bodenschutz
Das Gerät darf nicht direkt auf einen Boden aus brennbarem oder hitzeempfindlichem Material gestellt werden. In einem solchen
Fall mittig unter dem Gerät eine geflieste Bodenplatte oder eine hitzereflektierende Metallplatte von einem Quadratmeter (1m
x1m) vorsehen, um den Boden vor eventuell zu hohen Temperaturen zu schützen.
Mindestabstand zu benachbarten brennbaren Materialen: hinten 80 cm, seitlich 80 cm
Wenn die benachbarten Wände aus unbrennbarem Material sind und unter der Hitze keinen Schaden nehmen (die
Wandtemperatur kann 200 °C erreichen), können diese Maße auf 15 cm reduziert werden.
Andere Brennstoffe
Wärmeleistung (max./min.) & stündlicher Verbrauch
Verlängerte Brenndauer
Konstruktionsmerkmale:
Gewicht des Geräts
Brennraum
Anschluss an das Rauchrohr über den oberen oder
hinteren Abgang
Außenabmessungen
Türabmessungen
Feuersichtscheibe
Typenschild
Fassungsvermögen des Trichters
Stromspannung und Frequenz
(nur für Pellet-Feuerung)
Aufgenommene elektrische Leistung
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
7 kW
76 %
0.10 %
26 mg/Nm
3
2
312 °C
Scheitholz von 25 cm
Maximal mögliche Länge (horizontal): 38 cm
6.6 g/s
Holzpellets
6,5 KW - 1,9 kg/h / 3.5 KW- 0,85 kg/h
8 h
181 kg
Mit Nachverbrennung
Durchmesser: 150 mm
Länge 766 mm
Tiefe 372 mm
Höhe 851 mm
Höhe 639 mm
Länge 410 mm
Höhe 374 mm
Länge 236 mm
Klebt unter dem Trichterdeckel
15 kg
230 V / 50Hz
40 W
Seite 42 von 60
AD 619034
