Kaminofen AKIMIX MIT FEDERSYSTEM

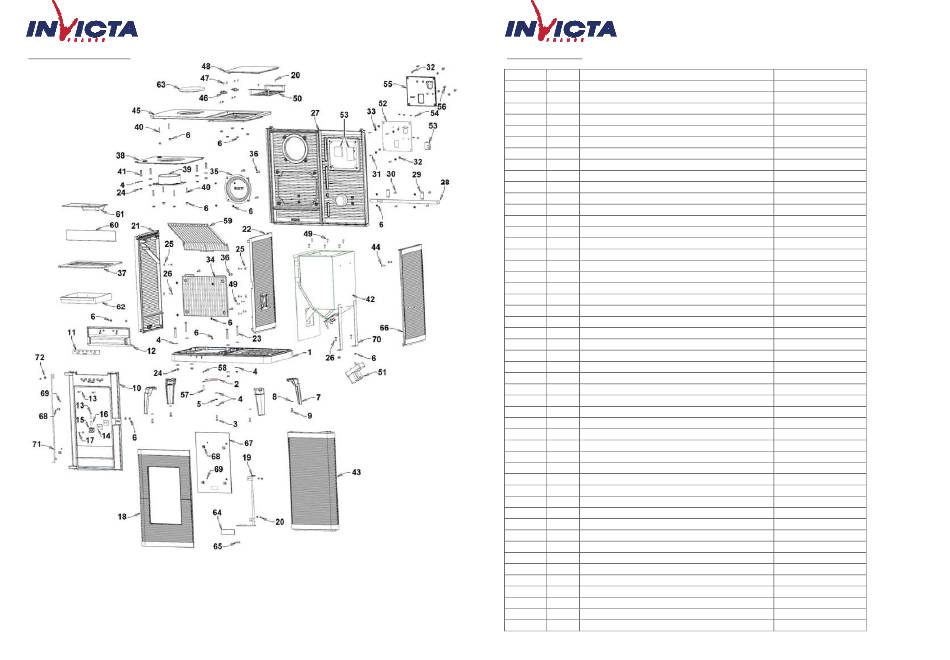

Explosionsdarstellung:
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
Seite 45 von 60
Kaminofen AKIMIX MIT FEDERSYSTEM
Teileverzeichnis:
Position
Zahl
Name
1
1
Grundplatte
2
1
Reglerblech
3
1
Schraube Zierverriegelung
4
10
U'Scheibe L D8
5
1
Feder
6
31
Mutter Grundplatte M6
7
4
Fuß
8
4
Fächerscheibe M 8
9
4
Schraube TH M08x20
10
1
Fassade
11
1
Regler Verglasung
12
1
Luftführung
13
3
Schraube FHC M6x35
14
2
Türbeilage
15
1
Türwinkel
16
1
Türsteg
17
2
Schraube FHC M6x16 rostfrei
18
1
Tür
19
1
Gestänge
20
6
Schraube BHC M5x8
21
1
Linke Seitenwand
22
1
Innenwand
23
4
Schraube TH M8x60
24
8
Mutter Grundplatte M8
25
4
U'Scheibe L D6
26
6
Schraube TH M6x20
27
1
Rückwand
28
1
Nachverbrennungsregler
29
2
Flansch
30
4
Schraube TBEHC M6x20
31
4
Schraube ThM5x25
32
8
U'Scheibe M D5
33
4
Mutter M5
34
1
Gussplatte
35
1
Abdeckung obere Rauchstutzenöffnung
36
8
Schraube TBEHC M6x30
37
1
Feuerrost
38
1
Rauchabzugsplatte
39
1
Rauchrohrstutzen
40
6
Stiftbolzen M6x30
41
4
Stiftbolzen M8x40
42
1
Speisetrichter
43
1
Rechte Vorderwand
44
2
Schraube TH M6x10
45
1
Oberseite
46
2
Scharniere
47
8
Schraube FHC M5x10
48
1
Trichterklappe
49
10
Schraube FHC M6x20
SP, le 15/05/2018
Français – English - Deutsch
Referenz 6190 34
Referenz
F612200U
AT610443A
AS618100
AV4110080
AS750125
AV7220060
F612174U
AV4150080
AV8408200
F612201B
AT610442A
F612213B
AV8636350
AT610444
AT610441B
AS610235A
AV8636166
F612202U
AS610234B
AV8685080
F612204B
F612205B
AV8408600
AV7220080
AV4110060
AV8406200
F612206B
AT610451A
AT610112A
AV8696200
AV8405250
AV40900050
AV7100050
F612209B
F612177B
AV8696306
F612207B
F612216U
F610271B
AV8706300
AV8708400
AT610454D
F612211B
AV8406100
F612214U
AS610120B
AV8635100
F612215U
AV8636200
