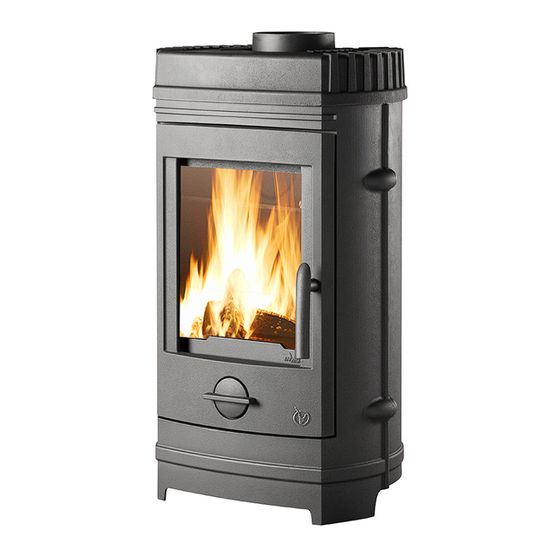

Holzofen CHATEL
Référence : 6137 34
Holzofen
CHATEL
Art.-Nr. 6137 34
DT, le 20/05/2016
Page 1 sur 7

Werbung

loading

Inhaltszusammenfassung für Invicta CHATEL

  • Seite 1 Holzofen CHATEL Référence : 6137 34 Holzofen CHATEL Art.-Nr. 6137 34 DT, le 20/05/2016 Page 1 sur 7...
  • Seite 2 Holzofen CHATEL Référence : 6137 34 Besondere Nutzungs- und Einbauanleitung Lesen Sie aufmerksam dieses Zusatzdokument der Besonderen Bedienungsanleitung sowie die Allgemeine Bedienungsanleitung, die dem Gerät ebenfalls beiliegt. Technische Eigenschaften und Intervallbetrieb gemäß EN 13240: Nennwärmeleistung 8 kW Wirkungsgrad 77 % 0.09 %...
  • Seite 3: Anweisungen Zur Installation Des Gerätes

    Holzofen CHATEL Référence : 6137 34 ANWEISUNGEN ZUR INSTALLATION DES GERÄTES. Um die Erhitzung der an den Ofen angrenzenden Wände auf 65 K zu minimieren (K = Grad Celsius über der Raumtemperatur), müssen die auf dem unten stehenden Schema angegebenen Mindestabstände eingehalten werden.
  • Seite 4 Holzofen CHATEL Référence : 6137 34 DT, le 20/05/2016 Page 4 sur 7...
  • Seite 5 Holzofen CHATEL Référence : 6137 34 Repère Désignation Référence FB 610135 BODEN AV 8636200 SENKKOPFSCHRAUBE M6x20 UNTERLEGSCHEIBE M Ø6 AV 4100060 FB 610247 DEFLEKTOR SCHRAUBENMUTTER Ø6 AV 7100060 FB 610139 KOHLEROST NIET 3x8 AV 5203080 TYPENSCHILD PS 613744 AT 610166A...
  • Seite 6 Holzofen CHATEL Référence : 6137 34 SEHR WICHTIG Ziehen Sie zusätzlich zu diesem Dokument die „INSTALLATIONS- UND BEDIENUNGSANLEITUNG FÜR HOLZÖFEN“, die dem Gerät beiliegt, aufmerksam zurate. INSTALLATIONSHINWEISE Der Unterdruck im Rauchabzug muss zwischen 6 und 12 Pa betragen. Dieser Wert ist beim Anheizen mithilfe eines Manometers überprüfbar. Um den Zug auf die empfohlenen Werte einzustellen, ist fast immer ein Zugbegrenzer erforderlich.
  • Seite 7 Holzofen CHATEL Référence : 6137 34 Überprüfen Sie unabhängig von der gewünschten Betriebsart (Nennwärmeleistung oder verlängerte Brenndauer), dass das Holz nach Einlegen in das Gerät brennt und das Feuer erhalten bleibt. Sollte das nicht der Fall sein, öffnen Sie das „Einstellregister“ in der Position „Anzünden“ für einige Momente, bis zufriedenstellender Abbrand des Holzes erreicht wird: In der Verbrennungsphase der gasförmigen Holzanteile ist ein Betrieb ohne Flammen unbedingt zu vermeiden,...
