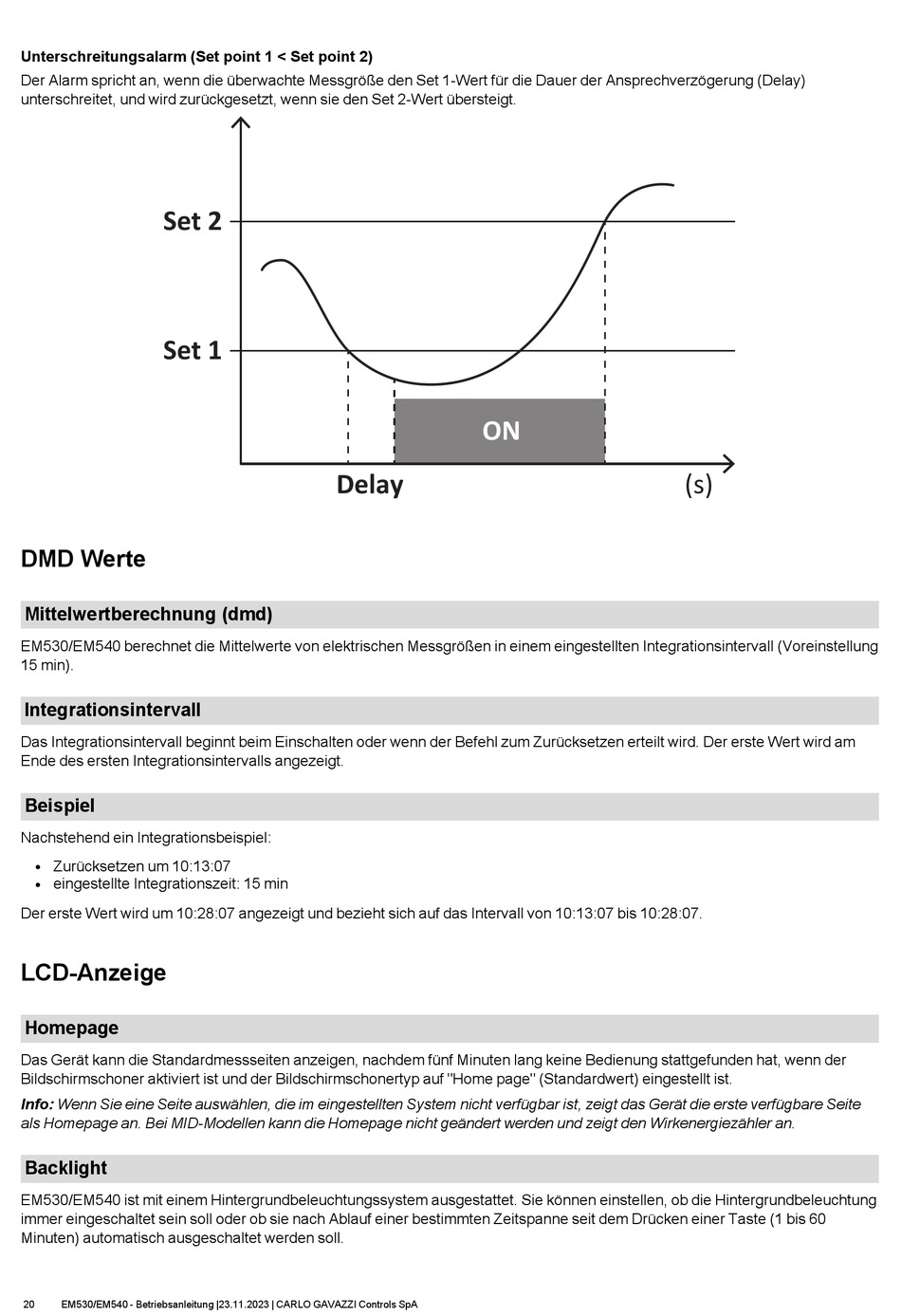

CARLO GAVAZZI EM540 Betriebsanleitung Seite 20

Unterschreitungsalarm (Set point 1 < Set point 2)
Der Alarm spricht an, wenn die überwachte Messgröße den Set 1-Wert für die Dauer der Ansprechverzögerung (Delay)
unterschreitet, und wird zurückgesetzt, wenn sie den Set 2-Wert übersteigt.
Set 2
Set 1
DMD Werte
Mittelwertberechnung (dmd)
EM530/EM540 berechnet die Mittelwerte von elektrischen Messgrößen in einem eingestellten Integrationsintervall (Voreinstellung
15 min).
Integrationsintervall
Das Integrationsintervall beginnt beim Einschalten oder wenn der Befehl zum Zurücksetzen erteilt wird. Der erste Wert wird am
Ende des ersten Integrationsintervalls angezeigt.
Beispiel
Nachstehend ein Integrationsbeispiel:
Zurücksetzen um 10:13:07
l
eingestellte Integrationszeit: 15 min
l
Der erste Wert wird um 10:28:07 angezeigt und bezieht sich auf das Intervall von 10:13:07 bis 10:28:07.
LCD-Anzeige
Homepage
Das Gerät kann die Standardmessseiten anzeigen, nachdem fünf Minuten lang keine Bedienung stattgefunden hat, wenn der
Bildschirmschoner aktiviert ist und der Bildschirmschonertyp auf "Home page" (Standardwert) eingestellt ist.
Info: Wenn Sie eine Seite auswählen, die im eingestellten System nicht verfügbar ist, zeigt das Gerät die erste verfügbare Seite
als Homepage an. Bei MID-Modellen kann die Homepage nicht geändert werden und zeigt den Wirkenergiezähler an.
Backlight
EM530/EM540 ist mit einem Hintergrundbeleuchtungssystem ausgestattet. Sie können einstellen, ob die Hintergrundbeleuchtung
immer eingeschaltet sein soll oder ob sie nach Ablauf einer bestimmten Zeitspanne seit dem Drücken einer Taste (1 bis 60
Minuten) automatisch ausgeschaltet werden soll.
20 EM530/EM540 - Betriebsanleitung |23.11.2023 | CARLO GAVAZZI Controls SpA
ON
Delay (s)
