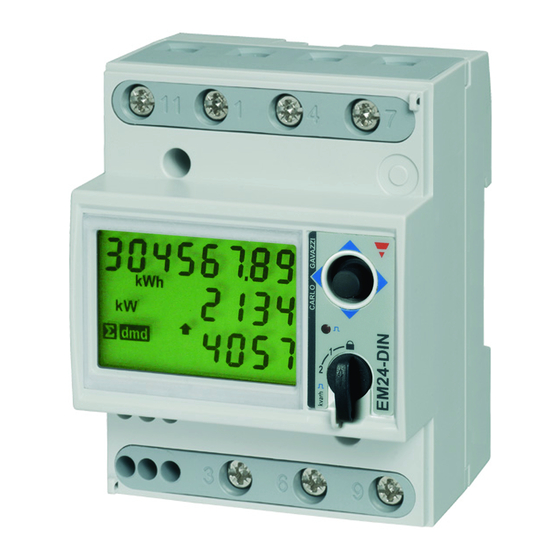

- Seite 1 EM24 E1 Dreiphasen-Energieanalysator BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Einstellen eines Parameters Beschreibung der Menüs Messungsmenü - Messungsseiten Informationsmenü Einstellungen vom EM24 E1 Allgemeine Einstellungen Wichtige Informationen Anwendungen Programmierseiten Tarifverwaltung über Modbus-Befehl Deaktivierung der Tarifverwaltung Front-LED Vorderer Wahlschalter Instandhaltung und Entsorgung EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 3: Information Über Eigentumsrechte
Die Schutzfunktion kann beeinträchtigt werden, wenn das Instrument anders als vom Hersteller vorgesehen benutzt wird. Kundendienst und Garantie Bei Störungen oder Fehlern bzw. wenn Sie Auskünfte benötigen, wenden Sie sich bitte an die Niederlassung von CARLO GAVAZZI oder den zuständigen Vertriebspartner in Ihrem Land. -
Seite 4: Em24 E1
Die Arbeitsoberfläche der UCS ist frei herunterladbar. Sie kann über Ethernet (Modbus TCP/IP) mit EM24 verbunden werden. UCS ermöglicht folgendes: • Konfiguration EM24 (Online oder Offline) Funktionsüberblick • Anzeigen des Systemstatus für Diagnostik und zum Überprüfen der Konfiguration EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 5: Benutzung Des Em24 E1
Energiezählerfunktionen sind gesperrt, und die EEEE Alarmausgänge sind eingeschaltet. Die Angabe „EEEE” in einer Einphasen-Variable deutet automatisch auf den Overflow-Zustand der relevanten Systemvariable hin, und die PF-Angabe wird zu „0.000” gezwungen. EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 6: Netzwerkparametereinstellungen
UCS-Software starten und mit EM24 über Manuelle Verbindung> Modbus TCP verbinden, die EM24 IP-Adresse einge- ben (192.168.1.10 standardmäßig) Gelangen Sie zu den Einstellungen, und geben Sie die erforderlichen Netzwerkparameter ein Ethernet-Kabel entfernen und EM24 mit dem Netzwerk verbinden, an dem der Modbus-Master angeschlossen ist EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 7: Arbeiten Mit Em24 E1
Setzt den partiellen Energiezähler zurück Taste Schritt Aktion Die Taste für mindestens 3 Sekunden gedrückt halten Auf der Seite PASS das Passwort 1357 eingeben Operation bestätigen Auf der Seite rESEt YES eingeben Operation bestätigen EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 8: Einstellen Eines Parameters
Auf der Seite PASS? das richtige Passwort eingeben (Standard 0) Operation bestätigen Seiten scrollen bis Ct rAtio Gelangen Sie in den Bearbeitungsmodus 20 auswählen Operation bestätigen Seiten scrollen bis End, um das Menü abzuschließen EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 9: Beschreibung Der Menüs
User Z Benutzer Exportierte Blindenergie gesamt Total kvarh (-) System-Scheinleistung Σ dmd max System-Scheinleistung DMD max. Σ Total kWh (-) Exportierte Wirkenergie gesamt System-Wirkleistung DMD Σ dmd max System-Wirkleistung DMD max. Σ EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 10: Informationsmenü
DHCP aktiviert Info Ethernet-Diagnose Ut ratio Spannungswandler-/Stromwandlerverhältnis CT ratio CT-Verhältnis 1P/2P/3P/3Pn System (2-3-4-wire) Anschluss (2-3-4-Draht) dmd (time) DMD Integrationszeit (Min.) Pulse LED Impulsgewicht (Anzahl der kWh/kvarh pro Impuls) Firmwarefreigabe Year Herstellungsjahr EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 11: Einstellungen Vom Em24 E1
Beenden und speichern Hinweis: Das Ut rAtio ist zur Kompatibilität mit anderen Versionen verfügbar, obwohl die AV5 Version nicht für die Benutzung mit Spannungswandlern vorgesehen ist. Daher soll es auf 1 eingestellt werden. EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 12: Wichtige Informationen
Phase-Phase-Spannung • Wirkenergie NEIN • Maximalstrom DMD • Partielle Wirkenergie • importierte und exportierte Blindenergie gesamt • Scheinleistung, DMD und DMD max • Partielle Blindenergie • Betriebsstundenzähler • Wirkleistung • Leistungsfaktor EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 13: Programmierseiten
• Netznennspannung • Netz-Nullleiter-Spannung Programmierseiten Die folgende Tabelle zeigt welche Programmierseiten für jede Anwendung zur Verfügung stehen Page Anwendung Passwort ändern Anwendung Benutzer DHCP aktiviert IP-Adresse Subnetzmaske Standard-Gateway MODBUS TCP Port EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 14: Tarifverwaltung
Lock 1,2,3 B, C, E, F, G, H Kann von 1 bis 28 eingestellt werden Lock, 1, 2, kvarh Kann von 1 bis 28 eingestellt werden Lock, 1, 2, kvarh Lock EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... -
Seite 15: Instandhaltung Und Entsorgung
Dieses Produkt muss bei einem geeigneten von der Regierung oder lokalen öffentlichen Autoritäten anerkannten Recyclingbetrieb entsorgt werden. Ordnungsgemäße Entsorgung und Recycling tragen zur Vermeidung möglicher schädlicher Folgen für Umwelt und Personen bei. EM24 E1 - Bedienungsanleitung | CARLO GAVAZZI Controls SpA... - Seite 16 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italien www.gavazziautomation.com info@gavazzi-automation.com Tel.: +39 0437 355811 Fax: +39 0437 355880 EM24 E1 - Betriebsanleitung 2018-06 | Copyright © 2018...
