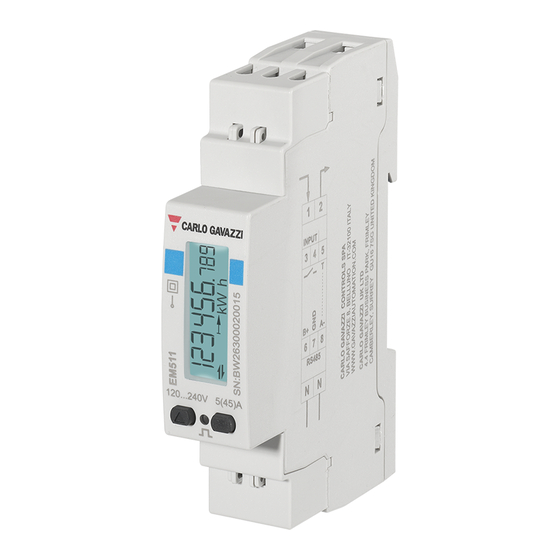

Seite 1 EM511 Energy analyzer for single-phase systems USER MANUAL 30/05/2023...
Seite 2 Digital output (version O1) Modbus RTU port (version S1) M-Bus port (version M1) Essential information Alarms Introduction Variables Alarm types DMD values Average value calculation (dmd) Integration interval Example EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 3 This manual is an integral part of the product and accompanies it for its entire working life. It should be consulted for all situations tied to configuration, use and maintenance. For this reason, it should always be accessible to operators. NOTICE: no one is authorized to open the analyzer. This operation is reserved exclusively for CARLO GAVAZZI technical service personnel.
Seite 4 Introduction EM511 is an energy analyzer for direct connection up to 45 A, for single-phase systems up to 240 V L-N. In addition to a digital input, the unit is can be equipped, according to the model, with a static output (pulse or alarm), a Modbus RTU communication port or an M-Bus communication port.
Seite 5 EM511DINAV81XM1X UCS (Universal Configuration Software) UCS is available in desktop and mobile versions. It may connect to EM511 via RS485 (RTU protocol, desktop version only). UCS allows to: set up the unit (online or offline); display the system state for diagnostic and setup verification purposes...
Seite 6 » RESET: pages allowing to reset the partial counters and the dmd calculation, or to restore the factory settings Push buttons Button Action Next page Increase value Home/previous menu (long press >3 s) Enter menu Confirm EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 7 Menu Overview EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 8 Information and warnings Symbol Description ALARM (blinking icon): the value of the variable has exceeded the threshold set. COMMUNICATION: reading or writing command is addressed to EM511 serial communication state (reception / transmission) Total ON time Partial meters Exported energy (kWh-)
Seite 9 INFO menu Part Description Parameter Value Button Action Next parameter Enter / exit RESET menu Part Description Sub-menu title, see “RESET menu” Selection (YES/NO) Button Action Next option Confirm EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 10 QUICK SETUP menu LAtEr skip the procedure and display the QUICK SETUP menu at the next switch-on Note: the available parameters depend on the model. EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 11 S1 models Example 1: confirmation Example 2: modification (address 4, parity EVEN, baudrate 19.2 kbps) EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 12 M1 models Example 1: confirmation Example 2: modification (primary address 1) EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 13 O1 models Example 1: confirmation EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 14 Example 2: modification (pulse kWh+, duration 100 ms, 10 pulses/kWh) EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 15 Imported active energy kWh+ PAR (PARTIAL) Run hour meter (imported h (kWh+) PAR energy, PARTIAL) PARTIAL Exported active energy kWh- PAR (PARTIAL) Run hour meter (exported h (kWh-) PAR energy, PARTIAL) EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 16 VAriAb Monitored variable Kvar SEt 1 Set point 1 (activation) -1000.00 to 1000.00 Set 2 Set point 2 (deactivation) -1000.00 to 1000.00 dELAY Activation delay 0 to 1000 s EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 17 Output pulse weight ALArM Alarm enabling Linked variable SEt 1 Alarm activation set point SEt 2 Alarm deactivation set point dELAY Alarm activation delay LIGHt Backlight timer CHECKSuM Firmware checksum EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 18 It resets the dmd calculation tAriFF It restores the factory settings total It resets the total meters FACtor It resets the device to factory settings Back--- Back to main menu EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 19 For further information about Modbus RTU communication refer to the communication protocol. M-Bus port (version M1) M-Bus communication port is used to transmit data to a M-Bus master (Carlo Gavazzi SIU-MBM or any third party M-Bus master). For further information about M-Bus communication refer to the communication protocol.
Seite 20 The alarm activates when the monitored variable exceeds the Set 1 value for a time equal to the activation delay (Delay) and deactivates when the values drops below Set 2. Set 1 Set 2 Delay EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 21 Backlight EM511 is equipped with a backlight system. You can set whether the backlight shall always be ON or whether it should automatically switch off after a given interval has elapsed since a button was pressed (1 to 60 minutes).
Seite 22 Example: follow the diagram below if you want to set the target values that you find in the table: Energy meters Values kWh+ 100 000.00 kWh- 200 000.00 kvarh 300 000.00 kvarh- 200 000.00 kvah 200 000.00 EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 23 EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 24 Tariff management Modbus RTU To manage tariffs using the Modbus RTU command enable tariff management via Modbus command from UCS software Digital input status Tariff No tariff Tariff 1 Tariff 2 EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 25 Maintenance and disposal Troubleshooting Note: in case of other malfunctions or of any failure, please contact the CARLO GAVAZZI branch or the distributor for your country Problem Cause Possible solution The ‘EEEE’ indication is displayed The analyser is not used within the...
Seite 26 Dispose of the unit by separately collecting its materials and bringing them to the facilities specified by government authorities or by local public bodies. Proper disposal and recycling will help preventing potentially harmful consequences for the environment and for people. EM511 - User manual | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 28 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italy www.gavazziautomation.com info@gavazzi-automation.com info: +39 0437 355811 fax: +39 0437 355880 EM511 - User manual 30/05/2023 | Copyright © 2023...
Seite 29 EM511 Analizzatore di energia per sistemi monofase MANUALE UTENTE 30/05/2023...
Seite 30 Porta RTU Modbus (versione S1) Porta M-Bus (versione M1) Cose da sapere Allarmi Introduzione Variabili Tipi di allarmi Valori DMD Calcolo dei valori medi (dmd) Intervallo di integrazione Esempio EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 31 Proprietà delle informazioni Copyright © 2023, CARLO GAVAZZI Controls SpA Tutti i diritti riservati in tutti i paesi. CARLO GAVAZZI Controls SpA si riserva il diritto di apportare modifiche o correzioni alla relativa documentazione senza alcun obbligo di preavviso. Messaggi di sicurezza La sezione seguente descrive gli avvisi relativi alla sicurezza degli utenti e dei dispositivi presenti in questo documento: AVVISO: indica obblighi che se non osservati possono portare al danneggiamento del dispositivo.
Seite 32 Introduzione EM511 è un analizzatore di energia per sistemi monofase sino a 240 V L-N e corrente sino a 45 A. Oltre a un ingresso digitale, l'unità può essere munita, a seconda del modello, di un'uscita statica (impulso o allarme), una porta di comunicazione Modbus RTU o una porta di comunicazione M-Bus.
Seite 33 EM511DINAV81XM1X UCS (Universal Configuration Software - software di configurazione universale) UCS è disponibile in versione Desktop e Mobile. Può collegarsi a EM511 tramite RS485 (protocollo RTU, solo versione desktop). Con UCS è possibile: configurare l'unità (online o offline); visualizzare lo stato del sistema a fini diagnostici e di verifica della configurazione...
Seite 34 » RESET: pagine che consentono di resettare i contatori parziali e il calcolo dmd o di ripristinare le impostazioni di fabbrica Pulsanti Pulsante Azione Pagina seguente Aumenta valore Home/menu precedente (pressione >3 s) Entra nel menu Conferma EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 35 Panoramica del menu EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 36 Informazioni e avvisi Simbolo Descrizione ALLARME (icona lampeggiante): il valore della variabile ha superato la soglia impostata. COMUNICAZIONE: il comando di lettura o scrittura è indirizzato verso EM511. Stato di comunicazione seriale (ricezione / trasmissione) Tempo di accensione totale Contatori parziali...
Seite 37 Menu INFO Parte Descrizione Parametri Valore Pulsante Azione Parametro successivo Entra / esci Menu RESET Parte Descrizione Titolo sottomenu, vedere “Menu RESET” Selezione (SI/NO) Pulsante Azione Opzione successiva Conferma EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 38 QUICK SETUP LAtEr saltare la procedura e visualizzare il menu QUICK SETUP all’accensione successiva Nota: i parametri disponibili dipendono dal modello. EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 39 Modelli S1 Esempio 1: conferma Esempio 2: modifica (indirizzo 4, parità EVEN, baudrate 19,2 kbps) EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 40 Modelli M1 Esempio 1: conferma Esempio 2: modifica (indirizzo primario 1) EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 41 Modelli O1 Esempio 1: conferma EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 42 Esempio 2: modifica (impulso kWh+, durata 100 ms, 10 impulsi/kWh) EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 43 Energia attiva importata kWh+ PAR (PARZIALE) Contaore di funzionamento h (kWh+) PAR (energia importata, PARZIALE) PARZIALE Energia attiva esportata kWh- PAR (PARZIALE) Contaore di funzionamento h (kWh-) PAR (energia esportata, PARZIALE) EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 44 SEt 1 Set point 1 (attivazione) Da -1000,00 a 1000,00 Set 2 Set point 2 Da -1000,00 a 1000,00 (disattivazione) dELAY Ritardo di attivazione da 0 a 1000 s EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 45 Peso impulso uscita ALArM Abilitazione allarme Variabile collegata SEt 1 Set point attivazione allarme SEt 2 Set point disattivazione allarme dELAY Ritardo di attivazione dell’allarme LIGHt Timer retroilluminazione CHECKSuM Checksum firmware EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 46 Azzera i calcolo del dmd tAriFF Ripristina le impostazioni di fabbrica total Azzera i contatori parziali Resetta il dispositivo alle impostazioni di FACtor fabbrica Back--- Torna al menu principale EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 47 Per ulteriori informazioni sulla comunicazione Modbus RTU, vedere il protocollo di comunicazione. Porta M-Bus (versione M1) La porta di comunicazione M-Bus viene usata per trasmettere dati ad un master M-Bus (Carlo Gavazzi SIU-MBM o qualsiasi master M-Bus di terze parti).
Seite 48 Cose da sapere Allarmi Introduzione EM511 gestisce un allarme relativo alle variabili misurate. Per impostare l’allarme definire: la variabile da monitorare (VARIABLE) valore soglia attivazione allarme (SET POINT 1) valore soglia disattivazione allarme (SET POINT 2) ritardo attivazione allarme (ACTIVATION DELAY) Variabili È...
Seite 49 Valori DMD Calcolo dei valori medi (dmd) EM511 calcola i valori medi delle variabili elettriche all'interno di un intervallo di integrazione impostato (predefinito a 15 min). Intervallo di integrazione L’intervallo di integrazione inizia all’accensione o al comando di reset. Il primo valore viene visualizzato al termine del primo intervallo di integrazione.
Seite 50 Esempio: seguire il diagramma riportato di seguito se si desidera impostare i valori target presenti nella tabella: Contatori di energia Valori kWh+ 100 000,00 kWh- 200 000,00 kvarh 300 000,00 kvarh- 200 000,00 kvah 200 000,00 EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 51 EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 52 Per gestire le tariffe usando il comando Modbus RTU, abilitare la gestione delle tariffe tramite comando Modbus da software UCS Stato ingresso digitale Tariff Nessuna tariffa Tariffa 1 Tariffa 2 EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 53 Manutenzione e smaltimento Risoluzione problemi Nota: nel caso di altri malfunzionamenti o di eventuali guasti, contattare la filiale CARLO GAVAZZI o il distributore per il proprio paese Problema Causa Possibile soluzione Viene visualizzata l'indicazione L’analizzatore non è utilizzato nel Disinstallare l'analizzatore ‘EEEE’...
Seite 54 Smaltire con raccolta differenziata tramite le strutture di raccolte indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento e il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per le persone. EM511 - Manuale utente | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 56 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italia www.gavazziautomation.com info@gavazzi-automation.com info: +39 0437 355811 fax: +39 0437 355880 EM511 - Manuale utente 30/05/2023 | Copyright © 2023...
Seite 57 EM511 Analyseur d'énergie pour systèmes monophasés MANUEL DE L’UTILISATEUR 30/05/2023...
Seite 58 Sortie Numérique (version O1) Port Modbus RTU (version S1) Port M-bus (version M1) Informations essentielles Alarmes Introduction Variables Types d'alarmes Valeurs DMD Calcul de la valeur moyenne (dmd) Intervalle d’intégration Exemple EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 59 Information relative à la propriété Copyright © 2023, CARLO GAVAZZI Controls SpA Tous droits réservés dans tous les pays. CARLO GAVAZZI Controls SpA se réserve le droit d’apporter des modifications ou des améliorations à sa documentation sans préavis. Messages de sécurité...
Seite 60 Introduction L'EM511 est un analyseur d'énergie pour systèmes monophasés jusqu'à 240 V L-N et de courant jusqu'à 45 A. En plus d'une entrée numérique, l'unité peut être équipée, selon le modèle, d'une sortie statique (impulsion ou alarme), d'un port de communication Modbus RTU ou d'un port de communication M-Bus.
Seite 61 EM511DINAV81XM1X UCS (Universal Configuration Software) UCS est disponible dans les versions de bureau et mobiles. Il peut se connecter à EM511 via RS485 (protocole RTU, version de bureau uniquement). UCS permet de : configurer l'unité (en ligne ou hors ligne) ;...
Seite 62 » RESET : pages permettant de remettre à zéro les compteurs partiels et le calcul du dmd, ou de rétablir les paramètres d'usine Bouton-poussoirs Bouton Action Page suivante Augmenter la valeur Menu principal/précédent (appui long >3 s) Entrer dans le menu Confirmez EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 63 Aperçu du menu EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 64 Symbole Description ALARME (icône clignotante) : la valeur de la variable a dépassé le réglage du seuil. COMMUNICATION : une commande de lecture ou d'écriture est adressée à l'EM511. État de la communication série (réception / transmission) Total ON time Compteurs partiels Énergie exportée (kWh-)
Seite 65 Partie Description Paramètre Valeur Bouton Action Paramètre suivant Entrée / sortie Menu RESET Partie Description Titre du sous-menu, voir "Menu RESET" Sélection (OUI/NON) Bouton Action Option suivante Confirmez EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 66 QUICK SETUP LAtEr passer la procédure et afficher le menu QUICK SETUP à la prochaine mise sous tension Remarque : les paramètres disponibles dépendent du modèle. EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 67 Modèles S1 Exemple 1 : confirmation Exemple 2 : modification (adresse 4, parité EVEN, vitesse de transmission 19,2 kbps) EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 68 Modèles M1 Exemple 1 : confirmation Exemple 2 : modification (adresse primaire 1) EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 69 Modèles O1 Exemple 1 : confirmation EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 70 Exemple 2 : modification (impulsion kWh+, durée 100 ms, 10 impulsions/kWh) EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 71 (PARTIAL) Compteur d'heures de h (kWh+) PAR fonctionnement (énergie importée, PARTIAL) PARTIAL Énergie activée exportée kWh- PAR (PARTIAL) Compteur d'heures de h (kWh-) PAR fonctionnement (énergie exportée, PARTIAL) EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 72 Kvar SEt 1 Point de consigne 1 -1000,00 à 1000,00 (activation) Set 2 Point de consigne 2 -1000,00 à 1000,00 (désactivation) dELAY Retard d’activation 0 à 1000 s EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 73 SEt 1 Point de consigne d'activation alarme SEt 2 Point de consigne de désactivation alarme dELAY Retard d’activation de l’alarme LIGHt Minuteur rétro éclairé CHECKSuM Somme de contrôle firmware EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 74 Il réinitialise le calcul dmd tAriFF Il restaure les paramètres d’usine total Il réinitialise les compteurs partiels FACtor Il réinitialise l'appareil aux paramètres d'usine Back--- Retour au menu principal EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 75 Pour plus d’informations sur la communication Modbus RTU, veuillez vous référer au protocole de communication. Port M-bus (version M1) Le port de communication M-Bus est utilisé pour transmettre des données à un maître M-Bus (Carlo Gavazzi SIU-MBM ou tout autre maître M-Bus tiers).
Seite 76 L' alarme s'active lorsque la variable surveillée dépasse la valeur Set 1 pendant un temps égal au retard d'activation (Delay) et se désactive lorsque les valeurs passent en dessous de Set 2. Set 1 Set 2 Delay EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 77 Rétro-éclairage EM511 est équipé d’un système de rétro-éclairage. Vous pouvez définir si le rétroéclairage doit toujours être allumé ou s'il doit s'éteindre automatiquement après écoulement d'un délai donné sans enfoncer un bouton (1 à 60 minutes).
Seite 78 Exemple : suivez le schéma ci-dessous si vous voulez définir les valeurs cibles que vous trouvez dans le tableau : Compteurs d'énergie Valeurs kWh+ 100 000.00 kWh- 200 000.00 kvarh 300 000.00 kvarh- 200 000.00 kvah 200 000.00 EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 79 EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 80 Pour gérer les tarifs à l'aide de la commande Modbus RTU, activez la gestion des tarifs via la commande Modbus de l' Logiciel Statut d'entrée Tarif numérique Pas de tarif Tarif 1 Tarif 2 EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 81 Entretien et élimination Dépannage Remarque : en cas d'autres dysfonctionnements ou d'une panne quelconque, veuillez contacter l'agence CARLO GAVAZZI ou le distributeur de votre pays Problème Cause Solution possible L’indication ‘EEEE’ est affichée au L'analyseur n'est pas utilisé dans la Désinstallez l’analyseur lieu d’une mesure...
Seite 82 Éliminer l'appareil en collectant séparément ses matériaux et en les apportant à des organismes spécifiés par les autorités gouvernementales ou par les organismes publics locaux. L'élimination et le recyclage appropriés contribueront à prévenir les conséquences potentiellement nocives pour l'environnement et les personnes. EM511 - Manuel de l’utilisateur | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 84 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italie www.gavazziautomation.com info@gavazzi-automation.com Info : +39 0437 355811 Fax : +86 755 355880 EM511 - Manuel de l’utilisateur 30/05/2023 | Copyright © 2023...
Seite 85 EM511 Analizador de energía para sistemas unifásicos MANUAL DE USUARIO 30/05/2023...
Seite 86 Puerto Modbus RTU (versión S1) Puerto M-Bus (versión M1) Información esencial Alarmas Introducción Variables Tipos de alarma Valores DMD Cálculo del valor medio (dmd) Intervalo de integración Ejemplo EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 87 Copyright © 2023, CARLO GAVAZZI Controls SpA Todos los derechos reservados en todos los países. CARLO GAVAZZI Controls SpA se reserva el derecho a realizar modificaciones o mejoras en la documentación relativa sin obligación de aviso previo. Mensajes de seguridad La siguiente sección describe las advertencias relacionadas con la seguridad de usuario y de dispositivo incluidas en este...
Seite 88 Introducción El EM511 es un analizador de energía para sistemas unifásicos de hasta 240 V L-N e intensidad de hasta 45 A. Además de una entrada digital, la unidad puede estar equipada, según el modelo, con una salida estática (pulso o alarma), un puerto de comunicación Modbus RTU o un puerto de comunicación M-Bus.
Seite 89 UCS (software de configuración universal) UCS está disponible en versiones para escritorio y para dispositivos móviles. Puede conectarse con el EM511 a través de RS485 (protocolo RTU, solamente versión para escritorio). UCS permite: configurar la unidad (con o sin conexión);...
Seite 90 » RESET: páginas que permiten reiniciar los contadores parciales y el cálculo dmd o restablecer la configuración de fábrica Pulsadores Botón Acción Página siguiente Aumentar valor Página de inicio/menú anterior (pulsación larga >3 s) Acceder menú Confirmar EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 91 Vista previa de menú EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 92 Información y advertencias Símbolo Descripción ALARMA (icono parpadeante): el valor de la variable ha superado el umbral establecido. COMUNICACIÓN: el comando de lectura o escritura está dirigido a EM511. Estado de la comunicación serial (recepción / transmisión) Tiempo total ON Medidores parciales...
Seite 93 Parte Descripción Parámetro Valor Botón Acción Parámetro siguiente Entrar / salir Menú RESET Parte Descripción Título del submenú, ver «Menú RESET» Selección (SÍ/NO) Botón Acción Opción siguiente Confirmar EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 94 QUICK SETUP LAtEr obviar el procedimiento y que el menú QUICK SETUP aparezca cuando se vuelva a encender el dispositivo Nota: los parámetros disponibles dependen del modelo. EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 95 Modelos S1 Ejemplo 1: confirmación Ejemplo 2: modificación (dirección 4, paridad EVEN, baudios 19.2 kbps) EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 96 Modelos M1 Ejemplo 1: confirmación Ejemplo 2: modificación (dirección primaria 1) EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 97 Modelos O1 Ejemplo 1: confirmación EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 98 Ejemplo 2: modificación (pulso kWh+, duración 100 ms, 10 pulsos/kWh) EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 99 Medidor de horas de corrida h (kWh+) PAR (potencia importada, PARCIAL) PARCIAL Energía activa exportada kWh- PAR (PARCIAL) Medidor de horas de corrida h (kWh-) PAR (potencia exportada, PARCIAL) EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 100 VAriAb Variable de supervisión Kvar SEt 1 Consigna 1 (activación) -1000,00 a 1000,00 Set 2 Consigna 2 -1000,00 a 1000,00 (desactivación) dELAY Retardo activación 0 a 1000 s EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 101 Punto de ajuste de activación de la alarma Punto de ajuste de desactivación de la SEt 2 alarma dELAY Retardo de activación de la alarma LIGHt Temporizador de retroiluminación CHECKSuM Comprobación del firmware EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 102 Restablece el cálculo dmd tAriFF Restaura la configuración de fábrica total Reinicia los medidores parciales FACtor Reinicia el dispositivo a los ajustes de fábrica Back--- Volver a menú principal EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 103 Para más información sobre la comunicación Modbus RTU, consulte el protocolo de comunicación. Puerto M-Bus (versión M1) El puerto de comunicación M-Bus se utiliza para transmitir datos a un maestro M-Bus (el SIU-MBM de Carlo Gavazzi o cualquier maestro M-Bus de terceros).
Seite 104 Información esencial Alarmas Introducción El EM511 gestiona una alarma de la variable medida. Para ajustar la alarma, hay que definir: la variable que hay que supervisar (VARIABLE) valor umbral de activación de la alarma (SET POINT 1) valor umbral de desactivación de la alarma (SET POINT 2) retardo de activación de la alarma (ACTIVATION DELAY)
Seite 105 Valores DMD Cálculo del valor medio (dmd) EM511 calcula los valores medios de las variables eléctricas en un intervalo de integración configurado (15 min por defecto). Intervalo de integración El intervalo de integración comienza con la activación o cuando se emite el comando Reset. El primer valor se muestra al final del primer intervalo de integración.
Seite 106 Ejemplo: siga el siguiente diagrama para definir los valores objetivos en la tabla: Medidores de potencia Valores kWh+ 100.000,00 kWh- 200.000,00 kvarh 300.000,00 kvarh- 200.000,00 kvah 200.000,00 EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 107 EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 108 Para gestionar las tarifas usando el comando Modbus RTU, active la gestión de tarifas a través de un comando Modbus desde el Software UCS Estado entradas Tarifa digitales Sin tarifa Tarifa 1 Tarifa 2 EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 109 Problema Causa Solución posible No se pueden mostrar todas las El filtro de páginas está habilitado Deshabilitar el filtro, ver "Filtro de páginas" en páginas de medición página22 EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 110 Deseche la unidad separando sus materiales y llevándolos a los centros señalados por las autoridades gubernamentales o los organismos públicos locales. Una correcta eliminación y reciclaje contribuirán a evitar consecuencias potencialmente nocivas para el medioambiente y las personas. EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 112 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italia www.gavazziautomation.com info@gavazzi-automation.com info: +39 0437 355811 fax: +39 0437 355880 EM511 - Manual de usuario 30/05/2023 | Copyright © 2023...
Seite 113 EM511 Energieanalysator für Einphasensysteme BETRIEBSANLEITUNG 30.05.2023...
Seite 114 Beschreibung der Menüs Messseiten SETTINGS-Menü INFO-Menü RESET-Menü Eingang, Ausgang und Kommunikation Digitaleingang Digitalausgang (O1-Version) Modbus-RTU-Port (S1-Version) M-Bus-Port (M1-Version) Wichtige Informationen Alarme Einführung Variables Alarmtypen DMD Werte Mittelwertberechnung (dmd) Integrationsintervall Beispiel EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 115 Urheberinformationen Copyright © 2023, CARLO GAVAZZI Controls SpA Alle Rechte in allen Ländern vorbehalten. CARLO GAVAZZI Controls SpA behält sich das Recht vor, ohne vorherige Ankündigung Änderungen oder Verbesserungen an der entsprechenden Dokumentation vorzunehmen. Sicherheitshinweise In diesem Dokument werden in Bezug auf die Benutzer- und Gerätesicherheit die folgenden Hinweise verwendet: HINWEIS: Weist auf Pflichten hin, deren Missachtung zu Schäden am Gerät führen kann.
Seite 116 EM511 Einführung Der EM511 ist ein Energieanalysator für Einphasensysteme bis zu 240 V L-N und Strom bis zu 45 A. Zusätzlich zu einem digitalen Eingang kann die Einheit je nach Modell mit einem statischen Ausgang (Impuls oder Alarm), einem Modbus-RTU- Kommunikationsport oder einem M-Bus-Kommunikationsport ausgestattet werden.
Seite 117 EM511DINAV81XM1X UCS (Universal Configuration Software) UCS ist als Desktopversion und für Mobilgeräte verfügbar. Die Verbindung zum EM511 kann über RS485 (RTU-Protokoll, nur Desktop-Version) erfolgen. UCS erlaubt es: die Einheit einzurichten (online oder offline); den Systemzustand zu Diagnose- und Setup-Verifizierungszwecken anzuzeigen Übersicht über die UCS-Funktionen:...
Seite 118 » RESET: Seiten für das Zurücksetzen der Partialzähler und der DMD-Berechnung, oder zum Zurücksetzen auf die Werksvoreinstellungen Drucktasten Taste Aktion Nächste Seite Wert erhöhen Home/vorheriges Menü (langes Drücken >3 s) Menü öffnen Bestätigen EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 119 Menü-Übersicht EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 120 ALARM (blinkendes Symbol): Der Wert der Variable hat die eingestellte Schwelle überschritten. KOMMUNIKATION: Lese- oder Schreibbefehl ist an EM511 adressiert. Serieller Kommunikationszustand (Empfang / Übertragung) Gesamte aktive Betriebszeit Partialzähler Exportierte Energie (kWh-) Importierte Energie (kWh+) Maßeinheit EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 121 Nächste Option / Wert erhöhen Bestätigen INFO-Menü Teil Beschreibung Parameter Wert Taste Aktion Nächster Parameter Eingabe / Beenden RESET-Menü Teil Beschreibung Titel des Untermenü, siehe „RESET-Menü“ Auswählen (YES/NO) Taste Aktion Nächste Option Bestätigen EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 122 Vorgang zu überspringen und das QUICK SETUP-Menü nicht mehr anzuzeigen LAtEr den Vorgang zu überspringen und das QUICK SETUP-Menü beim nächsten Einschalten anzuzeigen Info: Die verfügbaren Parameter sind abhängig vom Modell. EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 123 S1-Modelle Beispiel 1: Bestätigung Beispiel 2: Modifikation (Adresse 4, Parität EVEN, Baudrate 19,2 kbps) EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 124 M1-Modelle Beispiel 1: Bestätigung Beispiel 2: Modifikation (Primäradresse 1) EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 125 O1-Modelle Beispiel 1: Bestätigung EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 126 Beispiel 2: Modifikation (Impuls-kWh+, Dauer 100 ms, 10 Impulse/kWh) EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 127 (ON-Zeit) TOT Zeit) TOT Importierte Wirkenergie kWh+ PAR (PARTIELL) Betriebsstundenzähler h (kWh+) PAR (importierte Energie, PARTIELL) PARTIELL Abgegebene Wirkenergie kWh- PAR (PARTIELL) Betriebsstundenzähler h (kWh-) PAR (exportierte Energie, PARTIELL) EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 128 ALARM EnAbLE Aktivieren ON/OFF VAriAb Überwachte Messgröße Kvar SEt 1 Einstellpunkt 1 -1000,00 bis 1000,00 (Aktivierung) Set 2 Einstellpunkt 2 -1000,00 bis 1000,00 (Deaktivierung) dELAY Aktivierungsverzögerung 0 bis 1000 S EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 129 Aktueller Ausgangsstatus durat Ausgangsimpuls Dauer PuLSE Ausgangsimpulsgewicht ALArM Alarm wird aktiviert Verknüpfte Messgröße SEt 1 Alarmaktivierungs-Sollwert SEt 2 Alarmdeaktivierungs-Sollwert dELAY Verzögerung für die Alarmaktivierung LIGHt Timer für Hintergundbeleuchtung CHECKSuM Firmware-Prüfsumme EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 130 Setzt die Partialzähler zurück Setzt die dmd-Berechnung zurück tAriFF Stellt die Werkseinstellungen wieder her total It resets the total meters Setzt das Gerät auf Werkseinstellungen FACtor zurück. Back--- Zurück zum Hauptmenü EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 131 Der Modbus-RTU-Kommunikationsport wird zum Übertragen von Daten an einen Modbus-Master benutzt. Für weitere Informationen über Modbus-RTU-Kommunikation sehen Sie im Kommunikationsprotokoll nach. M-Bus-Port (M1-Version) Der M-Bus-Kommunikationsport wird zum Übertragen von Daten an einen M-Bus-Master (Carlo Gavazzi SIU-MBM oder irgendeinen Drittanbieter-M-Bus-Master) benutzt. Für weitere Informationen über M-Bus-Kommunikation sehen Sie im Kommunikationsprotokoll nach.
Seite 132 Wichtige Informationen Alarme Einführung EM511 verwaltet einen Messvariablenalarm. Zum Einstellen des Alarms Folgendes festlegen: die zu überwachende Messgröße (VARIABLE) den Schwellenwert für die Alarmaktivierung (SET POINT 1) den Schwellenwert für die Alarmdeaktivierung (SET POINT 2) die Verzögerung für die Alarmaktivierung (ACTIVATION DELAY) Variables Das Gerät kann eine der folgenden Messgrößen überwachen:...
Seite 133 Homepage an. Backlight EM511 ist mit einem Hintergrundbeleuchtungssystem ausgestattet. Sie können einstellen, ob die Hintergrundbeleuchtung immer eingeschaltet sein soll oder ob sie nach Ablauf einer bestimmten Zeitspanne seit dem Drücken einer Taste (1 bis 60 Minuten) automatisch ausgeschaltet werden soll.
Seite 134 Beispiel: Folgen Sie dem nachstehenden Diagramm, wenn Sie die Zielwerte einstellen wollen, die Sie in der Tabelle finden: Energiezähler Werte kWh+ 100.000,00 kWh- 200.000,00 kvarh 300.000,00 kvarh- 200.000,00 kvah 200.000,00 EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 135 EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 136 Tarif 2 Tarifverwaltung Modbus RTU Zum Verwalten von Tarifen über Modbus-RTU-Befehl aktivieren Sie die Tarifverwaltung über Modbus-Befehl aus der UCS- Software. Status der Tarif Digitaleingänge Kein Tarif Tarif 1 Tarif 2 EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 137 Instandhaltung und Entsorgung Problemlösungen Info: Bei anderen Störungen oder Ausfällen wenden Sie sich bitte an die CARLO GAVAZZI-Niederlassung oder an den Vertriebspartner Ihres Landes. Problem Ursache Mögliche Lösung Statt eines Messwerts wird „EEEE“ Der Analysator wird nicht im Den Analysator ausbauen...
Seite 138 Entsorgen Sie die Einheit, indem Sie ihre Materialien getrennt sammeln und zu den von den Behörden oder lokalen öffentlichen Einrichtungen angegebenen Sammelstellen bringen. Eine ordnungsgemäße Entsorgung und Wiederverwertung trägt dazu bei, potenziell schädliche Folgen für Umwelt und Menschen zu vermeiden. EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA...
Seite 140 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italien www.gavazziautomation.com info@gavazzi-automation.com Info: +39 0437 355811 Fax: +39 0437 355880 EM511 - Betriebsanleitung 30.05.2023 | Copyright © 2023...
Seite 141 EM511 Energianalyseapparat for enfasede systemer BRUGERMANUAL 30-05-2023...
Seite 142 Indgang, udgang og kommunikation Digital indgang Digital udgang (version O1) Modbus RTU-port (version S1) M-Bus port (version M1) Vigtig information Alarmer Introduktion Variables Alarmtyper DMD-værdier Beregning af gennemsnitsværdi (dmd) Integrationsinterval Eksempel EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 143 Ejerskab af information Copyright © 2023, CARLO GAVAZZI Controls SpA Alle rettigheder forbeholdt i alle lande. CARLO GAVAZZI Controls SpA forbeholder sig retten til at foretage ændringer eller forbedringer af den relevante dokumentation uden forudgående varsel. Sikkerhedsmeddelelser Det følgende afsnit beskriver advarslerne vedrørende bruger- og enhedssikkerhed inkluderet i dette dokument: BEMÆRK: Angiver påbud, som, hvis de ikke overholdes, kan medføre skader på...
Seite 144 Introduktion EM511 er en energianalysator til enfasede systemer på op til 240 V L-N og med strøm på op til 45 A.Ud over en digital udgang kan enheden i henhold til modellen udstyres med en statisk udgang (impuls eller alarm), en Modbus RTU-kommunikationsport eller en M-Bus kommunikationsport.
Seite 145 M-Bus EM511DINAV81XM1X UCS (Universal Configuration Software) UCS kan fås i stationær og mobil-versioner. Den kan tilsluttes EM511 via RS485 (RTU-protokol, kun desktop version). UCS tillader at: opsætte enheden (online eller offline) få vist systemstatus for fejlfinding og opsætningsverifikation Oversigt over UCS-funktioner: Opsætning af systemet med tilsluttet energimåler (onlineopsætning)
Seite 146 » RESET: Sider, hvor du kan nulstille deltællerne og dmd-beregningen, eller hvor du kan gendanne fabriksindstillingerne Trykknapper Knap Handling Næste side Forøg værdi Start/forrige menu (langt tryk >3 sek.) Gå til menu Bekræft EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 147 Menuoversigt EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 148 ALARM (blinkende ikon): Variablens værdi overstiger den indstillede tærskel. KOMMUNIKATION: læse- eller skrivekommando adresseres til EM511.Serial. Seriel kommunikationstilstand (modtagelse/transmission) Samlet ON time Delmålere Eksporteret energi (kWh-) Importeret energi (kWh+) Måleenhed EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 149 Næste indstilling / forøg værdi Bekræft Menuen INFO Beskrivelse Parameter Værdi Knap Handling Næste parameter Aktivér/afslut Menuen RESET Beskrivelse Undermenunavn, se menuen “RESET” (NULSTIL) Valg (JA/NEJ) Knap Handling Næste indstilling Bekræft EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 150 QUICK SETUP springe proceduren over og ikke længere vise menuen QUICK SETUP LAtEr springe proceduren over og vise menuen QUICK SETUP ved næste tænding Bemærkning: de tilgængelige parametre afhænger af modellen. EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 151 S1-modeller Eksempel 1: bekræftelse Eksempel 2: tilpasning (adresse 4, paritet EVEN, baudhastighed 19.2 kbps) EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 152 M1-modeller Eksempel 1: bekræftelse Eksempel 2: tilpasning (primær adresse 1) EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 153 O1-modeller Eksempel 1: bekræftelse EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 154 Eksempel 2: tilpasning (impuls kWh+, varighed 100 ms, 10 impulser/kWh) EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 155 Timetæller (tid ON) TOT Importeret aktiv energi kWh+ PAR (DELVIS) Timetæller (importeret energi, h (kWh+) PAR DELVIS) DELVIS Eksporteret aktiv energi kWh- PAR (DELVIS) Timetæller (eksporteret energi, h (kWh-) PAR DELVIS) EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 156 Nc (normalt lukket) ALARM EnAbLE Aktivér ON/OFF VAriAb Overvåget variabel Kvar SEt 1 Indstillingspunkt 1 -1000.00 til 1000.00 (aktivering) Set 2 Indstillingspunkt 2 -1000.00 til 1000.00 (deaktivering) dELAY Aktiveringsforsinkelse 0-1000 sek. EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 157 Alarm aktiveres Tilknyttet variabel SEt 1 Grænseværdi for aktivering af alarm SEt 2 Grænseværdi for deaktivering af alarm dELAY Forsinkelse af alarmaktivering LIGHt Timer til baggrundslys CHECKSuM Kontrolsum for firmware EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 158 Denne menu gør det muligt at nulstille følgende indstillinger: Side Sidenavn Beskrivelse PArtiAL Nulstiller delmålere Nulstiller dmd-beregningen tAriFF Gendanner fabriksindstillinger total Nulstiller delmålere FACtor Nulstiller enheden til fabriksstandard. Back--- Tilbage til hovedmenu EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 159 For yderligere information om Modbus RTU-kommunikation henvises til kommunikationsprotokollen. M-Bus port (version M1) M-Bus kommunikationsporten anvendes til at overføre data til en M-Bus master (Carlo Gavazzi SIU-MBM eller tredjeparts M-Bus master). For yderligere information om M-Bus kommunikation henvises til kommunikationsprotokollen...
Seite 160 Vigtig information Alarmer Introduktion EM511 styrer en målt variabelalarm. For at indstille alarmen skal du definere: den variabel, der skal overvåges (VARIABLE) tærskelværdi for aktivering af alarm (SET POINT 1) tærskelværdi for deaktivering af alarm (SET POINT 2) forsinkelse af alarmaktivering (ACTIVATION DELAY) Variables Enheden kan overvåge en af følgende variabler:...
Seite 161 Backlight EM511 er udstyret med et baggrundsbelyst system. Du kan indstille om baggrundsbelysningen altid skal være tændt (ON), eller om den skal slukke automatisk efter et nærmere angivet interval, efter at en knap er blevet nedtrykket (1-60 minutter).
Seite 162 Eksempel: Følg diagrammet nedenfor, hvis du vil angive de målværdier, du finder i tabellen: Energimålere Værdier kWh+ 100/000,00 kWh- 200/000,00 kvarh 300/000,00 kvarh- 200/000,00 kvah 200/000,00 EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 163 EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 164 Tarifstyring af Modbus RTU For at administrere tariffer ved hjælp af Modbus RTU-kommandoen skal du aktivere tarifstyring via Modbus-kommando fra UCS- software Status for digital Tarif indgang Ingen tarif Tarif 1 Tarif 2 EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 165 Vedligeholdelse og bortskaffelse Fejlfinding Bemærkning: Hvis der opstår andre fejlfunktioner eller fejl, skal du kontakte CARLO GAVAZZI-afdelingen eller -forhandleren i dit land Problem Årsag Mulig løsning ‘EEEE’-angivelsen vises i stedet for Analyseinstrumentet bruges ikke Afinstallér analysatoren en måling/aflæsning inden for det forventede aflæsningsinterval.
Seite 166 Enheden afleveres hos den kommunale indsamlingsordning, som angivet af lovgivningen eller de lokale myndigheder. En korrekt bortskaffelse og genanvendelse er med til at forebygge potentielle skader for miljø og mennesker. EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA...
Seite 168 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italien www.gavazziautomation.com info@gavazzi-automation.com info: +39 0437 355811 fax: +39 0437 355880 EM511 - Brugermanual 30-05-2023 | Copyright © 2023...
Seite 169 EM511 用于单相系统的电能分析仪用户手册 30/05/2023...
Seite 170 M-Bus 端口 ( M1 版本 ) 基本信息警报简介变量警报类型 DMD 值平均值计算 (dmd) 积分间隔示例 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 171 维修和保修如果发生故障、错误，或需要了解信息或购买附属模块，请联系 CARLO GAVAZZI 在您所在国家 /地区的分公司或经销商。若按照附带说明书所载之外的方式安装和使用分析仪或拆卸 MABC 模块，将导致保修失效。...
Seite 172 简介 EM511 是一款电能分析仪，适用于电压最高 240 V L-N 和电流最高 45 A 的单相系统。除数字输入外，此设备还可根据型号配备静态输出 ( 脉冲或警报 ) 、 Modbus RTU 通信端口或 M-Bus 通信端口。...
Seite 173 UCS( 通用配置软件 ) UCS 提供桌面和移动版本。它可以通过 RS485( RTU 协议、仅桌面版本) 连接到 EM511。 UCS 可以实现：设置设备 ( 在线或离线 ) ；...
Seite 174 » RESET：用于复位部分计数器和 dmd 计算或恢复出厂设置的页面按下按钮按钮操作下一页增大值主页 /上一个菜单( 长按 >3 s) 进入菜单确认 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 175 菜单概览 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 176 符号说明警报( 图标闪烁 ) ：变量值超出设定的阈值。通信：将读取或写入命令发送到 EM511。串行通信状态 ( 接收 /发送) 总开启时间部分仪表...
Seite 177 下一个参数进入 /退出 RESET 菜单部分说明子菜单标题请参见 “RESET 菜单” 选择( 是/否) 按钮操作下一个选项确认 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 178 跳过此程序，不再显示 QUICK SETUP 菜单跳过此程序，下次开机时显示 QUICK SETUP 菜单 LAtEr 注：可用参数取决于型号。 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 179 S1 型号示例 1：确认示例 2：修改 ( 地址 4，偶数校验，波特率 19.2 kbps) EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 180 M1 型号示例 1：确认示例 2：修改 ( 主要地址 1) EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 181 O1 型号示例 1：确认 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 182 示例 2：修改 ( 脉冲 kWh+，持续时间 100 ms， 10 次脉冲/kWh) EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 183 数字输入 Tariff( 费率管理) 状态 inPut Status( 远程状态) P st( 启动 /停止部分仪表) P res( 部分仪表复位 ) EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 184 1 - 25 页面过滤器 PAGES FiLtEr SETTINGS 和 RESET 菜 0( 无保护) - 9999 0( 无保护) PASS 单密码启用退出 bAcK --- EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 185 说明复位部分能量计 PArtiAL 复位 dmd 计算恢复出厂设置 tAriFF 复位总能量计 total 将设备复位为出厂设置 FACtor 返回主菜单 Back--- EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 186 M-Bus 端口 ( M1 版本 ) M-Bus 通信端口用于向 M-Bus 主站 ( Carlo Gavazzi SIU-MBM 或任何第三方 M-Bus 主站) 传输数据。更多关于 M-Bus 通信的信息，请参阅通信协议。...
Seite 187 基本信息警报简介 EM511 管理测量的变量警报。如需设置警报，请定义：待监控变量 (VARIABLE) 警报激活阈值 (SET POINT 1) 警报取消激活阈值 (SET POINT 2) 警...
Seite 188 备注：如果所选页面在设置系统中不可用，则设备会将第一个可用页面作为其主页显示。背光 EM511 配备有背光系统。您可以设置背光是一直打开还是在自按下按钮起经过指定的时间间隔( 1-60 分钟 ) 后自动关闭。屏幕保护程序...
Seite 189 示例：如果您想设置表格中的目标值，请遵循下图：能量计值 kWh+ 100 000.00 kWh- 200 000.00 kvarh 300 000.00 kvarh- 200 000.00 kvah 200 000.00 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 190 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 191 如需使用 Modbus RTU 命令管理费率，请从 UCS 软件通过 Modbus 命令启用费率管理数字输入状态费率无费率费率 1 费率 2 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 192 EM511 安装手册 http://gavazziautomation.com/images/PIM/MANUALS/ENG/EM511_IM_INST_ML.pdf UCS 软件 https://www.gavazziautomation.com/images/PIM/OTHERSTUFF/ucs.zip 清洁为保持显示屏清洁，请使用略微蘸湿的布。切勿使用任何研磨剂或溶剂。 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 193 处置设备时，应单独收集其材料并将其送至政府机构或当地公共机构指定的设施。妥善处置和回收有助于防止对环境和人身安全造成潜在危害。 EM511 - 用户手册 | 30/05/2023 | CARLO GAVAZZI Controls SpA...
Seite 194 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italy www.gavazziautomation.com info@gavazzi-automation.com 联系方式： +39 0437 355811 传真： +39 0437 355880 EM511 - 用户手册 30/05/2023 | 版权所有 © 2023...

CARLO GAVAZZI EM511 Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für CARLO GAVAZZI EM511

Inhaltszusammenfassung für CARLO GAVAZZI EM511
