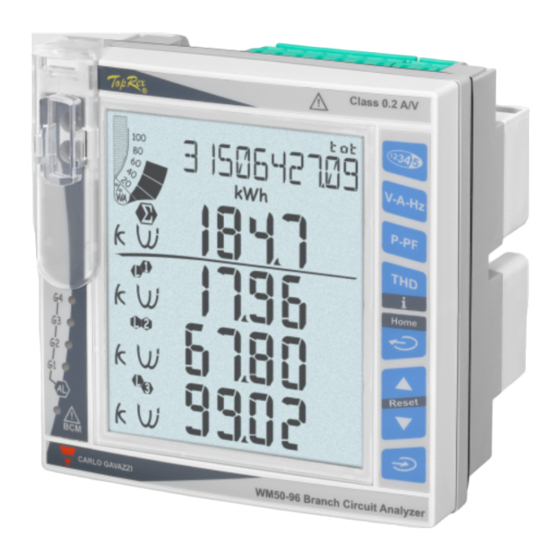

WM50

Multichannel power analyzer

for single, two and three-phase systems

INSTRUCTION MANUAL

26/04/2022

Inhaltsverzeichnis

Inhaltszusammenfassung für CARLO GAVAZZI WM50

Seite 1 WM50 Multichannel power analyzer for single, two and three-phase systems INSTRUCTION MANUAL 26/04/2022...
Seite 2: This Manual
This manual is an integral part of the product and accompanies it for its entire working life. It should be consulted for all situations tied to configuration, use and maintenance. For this reason, it should always be accessible to operators. NOTICE: no one is authorized to open the analyzer. This operation is reserved exclusively for CARLO GAVAZZI technical service personnel.
Seite 3 96 single-phase loads or any combination of single and three-phase loads or two and single-phase loads for a maximum of 96 channels. The system can be set up, measurements viewed and up to 16 alarms managed from WM50 and UCS.
Seite 4 TCD12 12-channel current sensor. Measures main electrical variables on the single channels and loads and transmits them to WM50. A maximum of eight TCD12s can be connected in series on two TCD buses to each WM50 via TCD12WS cables. Configuration and diagnostics software. Available for both PC and Android mobile devices.
Seite 5 Local bus port for accessory modules B port for TCD12 bus A port for TCD12 bus Detachable current input terminal block Power supply status LED, see "Main unit LED status" on the facing page WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 6 Fastening pins to main unit or other accessory module Internal local bus port for communications with main unit or other accessory module External local bus port for communication with communication module. Not included in communication modules. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 7 Blinking: TCD12 not configured or not consistent with the set configuration Power supply status Off: no power supply On: powered Blinking: TCD12 identification function on Note: for problem solutions, "Troubleshooting" on page 36. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 8 UCS (Universal Configuration Software) UCS is available in desktop and mobile versions. It can connect to WM50 via accessory communication modules (Modbus TCP/IP or Modbus RTU protocol) or via OptoProg (via USB or Bluetooth). The following is possible with UCS:...
Seite 9 Settings menu display Part Description Settings menu display Page title, see "Settings menu" on page 16 Warning and information area, see "Information and warnings" on page 10 Current value/option Possible value/option range WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 10 Information menu display Part Description Page identification number Page title, see "Settings menu" on page 16 Warning and information area, see "Information and warnings" on the next page Current page information WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 11: Navigating The Menus
The measurement menu home page is displayed when the device is turned on. The home page appears after 120 s of inactivity. The information menu, settings menu and relevant reset menu can be opened from any menu page. Note: the settings menu is password protected. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 12: Common Operations
Exit the menu without saving changes Note: *for details, see "Setting numeric parameters" on the next page. Common operations Operation Button Confirm operation View the previous/next page Cancel operation WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 13: Setting A Parameter
The value of a numerical parameter is made up of six positions: four digits, decimal point (dP) and sign (Sign). The button is used to select the positions in the following order: WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 14: Saving Settings
The minimum, maximum, average (dmd) and maximum among average values (max dmd) for each displayed variable can be viewed for each measurement, touching keys Note: the available measurements depend on the type of system set. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 15 V 3 THD % V L12 THD % THD of phase 1-phase2 voltage THD of phase2-phase3 voltage V L23 THD % THD of phase3-phase1 voltage V L31 THD % WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 16 TDD of phase 2 current A L2 TDD % TDD of phase 3 current A L3 TDD % M A TPN module page Displayed Description measurements Matp Analog input °C/°F Temperature WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 17: Settings Menu
Reset Reset MIN Tariﬀ Format Clock Year Trip Month Hour Minute Second Note: for the description of all settings, possible and default values, see "Settings from WM50" on page 29. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 18: Information Menu
Com port Modbus address Baud rate of RS485/RS232 port IP address IP address Date Date time Hour Data events Number of events recorded in the main unit event database. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 19: Essential Information
WM50 calculates and displays both main line and single channel and load measurements. All measurements are displayed by UCS or via Modbus communications (Carlo Gavazzi VMU-C monitoring system or other data acquisition system). Main line measurements are also available on screen.
Seite 20 (dmd) Measurement management Measurement error If a measurement is not available or out of range, it is displayed as "EEEE" on WM50 display and as "--" on UCS. See "Troubleshooting" on page 36 Average value calculation (dmd) The system calculates the average value of electrical variables in a set integration interval (15 min by default). The average value will not be available if the variable measurement is out of range.
Seite 21 Value between 1 and 255, where 255 is the coefficient that enables maximum stability of the measurements. If the measured value is outside the set intervention range, the filter is not applied. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 22 (see "Output activation logic" on page 23) Note: the associated digital output must be set with Alarm function in the relevant settings. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 23: Alarm Types
Alarm behavior can be set if the variable alarm is active at start-up. The alarm condition can be: considered and thus the alarm is immediately activated ignored and the variable is only monitored after the first time it exits the alarm condition WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 24 Accessory modules Enabling accessory modules Accessory modules are automatically recognized by WM50. They only need to be manually set if configuring the system from UCS in offline mode. Note: by default, the M C 485 232 communication module is always enabled even if not actually connected.
Seite 25 Energy type Pulse Pulse transmission output on active or reactive, imported or exported energy consumption. output Only from WM50, a pulse transmission test can be run, see "Running a pulse transmission Pulse weight test" on page 32. Enable of transmission test...
Seite 26 Digital input Disabling tariff management Set tariff management as disabled or enter 6 in the 143Fh register. From WM50: See "Settings from WM50" on page 29, sub-menu Tariff and Dig in x. Database Introduction Database can be exported to .xls file and databases and single variables, events and values to be saved can be enabled/disabled from UCS.
Seite 27: Date And Time
Date and time Settings The date and time can be set either via WM50 keypad or UCS. CAUTION! If the average value calculation interval synchronization (dmd) is enabled via internal clock, changing the time clears the interval and sets the average values as not available until the end of the first interval.
Seite 28 TCD12 TCD12 identification TCD12 configured and connected to WM50 is identified by the system via the combination of its three features: serial number (on the top of the sensor) physical position on the TCD bus (i.e.: A1 for TCD A bus TCD12 closest to WM50) monitored channel group The physical position and channel group are set in the configuration phase.
Seite 29 To learn more about settings pages, see “Settings from WM50” on page 31. Configuring WM50 via PC or smartphone Note: communication parameters may need to be set via touch keypad to communicate with WM50. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 30: General Settings
OptoProg skip to the next step 3. Start UCS and connect to WM50 via automatic scan or by manually setting correct communication parameters. 4. Open the settings section, set parameters and save changes.
Seite 31 Set 2 Alarm deactivation threshold or lower window limit 0: no output associated Out link Associated digital output From 1 to 6 AND/ OR Out logic Output activation logic WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 32 From - 20mA to 20 mA Min displ Value displayed for minimum analog From -9999 to 9999M input Max displ Value displayed for maximum analog From -9999 to 9999M input WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 33 5. Exit the Dig out x sub-menu and scroll settings to the End page and confirm exit: the test starts. 6. To end the test, open the Dig out x sub-menu, Out test page and set No. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 34 Configure the system Checking accessory module enabling You can check whether modules are enabled from WM50 settings menu in sub-menu Modules. "Auto" means that the module is automatically recognized and its status can no longer be changed. Configure TCD12s Configure TCD12 layout connected to WM50 Note: function only available via UCS.
Seite 35: Other Operations
Reset meters and values Reset energy meters and totalizers Energy meters for the main line and totalizers can be reset from both WM50 and UCS. TCD12 energy meters can only be reset from UCS. From WM50: See “"Settings from WM50" on page 29, sub-menu Meters.
Seite 36 2. Set network parameters via WM50 keypad or from USC mobile connected with OptoProg. 3. Connect WM50 to the master via Ethernet cable to the LAN or directly (point to point connection). 4. Create communications via mater (PC, VMU-C, PLC, etc.) connected to the same LAN or connected point to point.
Seite 37: Maintenance And Disposal
Maintenance and disposal Maintenance and disposal Troubleshooting Note: in the event of malfunction or fault, contact the CARLO GAVAZZI branch or distributor in your country Measurement problems Problem Cause Possible solution 'EEEE' (on WM50) or "--" (on UCS) The current transformer settings are...
Seite 38 The product must be disposed of at the relative recycling centers specified by the government or local public authorities. Correct disposal and recycling will contribute to the prevention of potentially harmful consequences to the environment and persons. WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 39: General Features
Double Double ** Double Double Double Basic Basic inputs Analog inputs Double Double ** Double Double Double Basic Basic RS485 serial port Double Double ** Double Double Double Basic Basic WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 40: Electrical Specifications
Continuous: Imax For 500 Overload ms: 20 Imax Input impedance < 0.2 VA Power supply From 100 to 277 V ac/dc ± Auxiliary power supply Consumption ≤20 VA (approx), 9 W(dc) WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 41 Active energy Class 2 (EN62053-21) ±1% Optical port Compatible accessories OptoProg Baud rate (9,6/ 19,2/ 38,4/ 115,2 kbps) Configuration parameters Parity (None/ Odd/ Even) Configuration mode Via keypad or UCS WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 42 Voltage free Open contact voltage: ≤ 3.3 V dc Closed contact voltage: < 1 mA dc Features Open contact resistance: ≥ 50 kΩ Closed contact resistance: ≤ 300 Ω WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 43 Measurement range -60 to 300 °C (from -76 to 572 °F) with PT1000 probe Accuracy ±(0,5% rdg + 5dgt) Compensation Up to 10 Ω Temperature drift ≤ 150 ppm/°C WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 44 IP address, subnet mask, default gateway, TCP port Configuration mode Via keypad or UCS TCD12 current sensor features General features Material PPO, self-estinguishing V-0 (UL 94) Protection degree Front: IP50 Overvoltage category Cat. III Pollution degree WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 45 Auxiliary power supply from Pre-installed MABC module for connection via TA 100 to 277 V ac/dc communications with TCD12s three- phase (4- wire) two- phase (3- wire) single- phase (2- wire) WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 46 TCD12 BS 32A E TCD12WS cable part number TCD12WSS2TI XXX Model Length: 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Instruction manual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 47: Questo Manuale
Proprietà delle informazioni Copyright © 2017, CARLO GAVAZZI Controls SpA Tutti i diritti riservati in tutti i paesi. CARLO GAVAZZI Controls SpA si riserva il diritto di apportare modifiche o correzioni alla relativa documentazione senza alcun obbligo di preavviso. Messaggi di sicurezza La sezione seguente descrive gli avvisi relativi alla sicurezza degli utenti e dei dispositivi presenti in questo documento: AVVISO: indica obblighi che se non osservati possono causare lesioni.
Seite 48 96 carichi monofase o una qualsiasi combinazione di carichi monofase e trifase o bifase e monofase per un totale di massimo 96 canali. Da WM50 e da UCS è possibile configurare il sistema, visualizzare le misure e gestire fino a 16 allarmi.
Seite 49 Sensore di corrente a 12 canali. Misura le principali variabili elettriche dei singoli canali e carichi e le trasmette al WM50. Per ogni WM50 è possibile collegare un massimo di otto TCD12, collegati in serie su due bus TCD tramite cavi TCD12WS.
Seite 50: Descrizione Componenti
Allarme, LED, vedere "Stato LED unità principale" a pagina 6 LED stato modulo MABC fare riferimento alle istruzioni per l’uso, vedere "Stato LED unità principale" a pagina 6 Tastierino touch WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 51 Porta bus locale per moduli accessori Porta B per bus TCD12 Porta A per bus TCD12 Morsettiera sconnettibile per ingresso correnti LED stato alimentazione, vedere "Stato LED unità principale" alla pagina successiva WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 52 Porta bus locale interna per comunicazione con unità principale o altro modulo accessorio Porta bus locale esterna per comunicazione con modulo di comunicazione. Assente nei moduli di comunicazione. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 53 Stato alimentazione Spento: alimentazione assente Acceso: alimentazione presente Lampeggiante: funzione di identificazione del TCD12 attiva Nota: per la risoluzione dei problemi, "Risoluzione dei problemi" a pagina 38. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 54 UCS (Universal Configuration Software - software di configurazione universale) UCS è disponibile in versione desktop e mobile. Può connettersi al WM50 tramite i moduli accessori di comunicazione (protocollo Modbus TCP/IP o Modbus RTU) oppure tramite OptoProg (via USB o via Bluetooth).
Seite 55 Display menu impostazioni Titolo della pagina, vedere "Menu impostazioni" a pagina 17 Area segnalazioni e informazioni, vedere "Informazioni e avvisi" a pagina 11 Valore/opzione attuale Intervallo di valori/opzioni possibili WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 56 Numero identificativo della pagina Titolo della pagina, vedere "Menu impostazioni" a pagina 17 Area segnalazioni e informazioni, vedere "Informazioni e avvisi" alla pagina successiva Informazioni della pagina attuale WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 57: Navigazione Tra I Menu
Da una qualsiasi delle pagine del menu misure si accede al menu informazioni, al menu impostazioni e al relativo menu di reset. Nota: il menu impostazioni è protetto da una password. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 58: Operazioni Comuni
Uscire dal menu senza salvare le modifiche Nota: *per dettagli, vedere "Impostare parametri numerici" alla pagina successiva. Operazioni comuni Operazione Pulsante Confermare l’operazione Visualizzare la pagina precedente/successiva Annullare l’operazione WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 59 Il valore di un parametro numerico è formato da sei posizioni modificabili: quattro cifre, punto decimale (dP) e segno (Sign). Con il tasto si selezionano le posizioni seguendo quest’ordine: WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 60: Salvare Le Impostazioni
Per ogni misura è possibile visualizzare i valori minimi, massimi, medi (dmd) e il valore massimo tra i medi (max dmd) delle variabili visualizzate, toccando i tasti Nota:: le variabili disponibili dipendono dal tipo di sistema impostato. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 61 V L31 THD % A L1 THD % THD di corrente fase 1 THD di corrente fase 2 A L2 THD % THD di corrente fase 3 A L3 THD % WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 62 TDD di corrente fase 2 A L2 TDD % TDD di corrente fase 3 A L3 TDD % Pagina modulo M A TPN Misure visualizzate Descrizione Matp Ingresso analogico °C/°F Temperatura WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 63: Menu Impostazioni
Trip Month Hour Minute Second Nota: per conoscere la descrizione di tutte le impostazioni, i valori possibili e quelli di default, vedere "Impostazioni da WM50" a pagina 30. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 64: Menu Informazioni
Baud rate della porta ottica Com port Indirizzo Modbus Baud rate della porta RS485/RS232 Indirizzo IP Indirizzo IP Date Data time Data events Numero eventi registrati nel database degli eventi dell’unità principale. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 65 Misure gestite Introduzione Il WM50 calcola e visualizza sia le misure della linea principale che quelle dei singoli canali e carichi. Tutte le misure sono visualizzabili da UCS o tramite comunicazione Modbus (sistema di monitoraggio Carlo Gavazzi VMU-C o altro sistema di acquisizione dati). Le misure della linea principale sono disponibili anche a display.
Seite 66: Misure In Errore
(dmd) Gestione delle misure Misure in errore Se una misura è non disponibile o fuori range è visualizzata come “EEEE” sul display del WM50 e “--” su UCS. Vedere "Risoluzione dei problemi" a pagina 38 Calcolo dei valori medi (dmd) Il sistema calcola i valori medi delle variabili elettriche all’interno di un intervallo di integrazione impostato (di default 15 min).
Seite 67 Se le tensioni sono tutte uguali l’asimmetria avrà valore 0. Di seguito è riportata la formula usata: Filtro È possibile impostare un filtro per stabilizzare la visualizzazione delle misure (sia a display sia comunicate a sistemi esterni). WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 68 Per ogni allarme è necessario impostare i seguenti parametri: abilitazione dell’allarme variabile da controllare tipo di allarme: in salita, in discesa, fuori finestra, in finestra (vedere "Tipi di allarme" alla pagina successiva) WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 69: Tipi Di Allarme
L’allarme si attiva quando la variabile monitorata esce dall’intervallo compreso tra Set 1 e Set 2 per un tempo pari al ritardo di attivazione (Delay) e si disattiva quando rientra in tale intervallo (se non è attiva la funzione latch). Set 1 Set 2 Delay Delay WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 70 3. Abilitare e impostare il setpoint per ogni singolo canale o carico. Da WM50: vedere "Impostazioni da WM50" a pagina 30, sotto-menu Virt al x (x = numero allarme). Moduli accessori Abilitazione dei moduli accessori I moduli accessori sono automaticamente riconosciuti dal WM50. Devono essere manualmente impostati solo se si sta configurando il sistema da UCS in modalità...
Seite 71: Uscite Digitali
Per gli ingressi con funzione di conteggio è necessario impostare il peso dell’impulso. Per gli ingressi con funzione conteggio acqua, gas, calore occorre impostare anche il tipo. Da WM50: vedere "Impostazioni da WM50" a pagina 30, sotto-menu Dig in x. Uscite digitali Ogni uscita digitale può...
Seite 72 Disabilitazione gestione tariffe Impostare la gestione delle tariffe come disabilitata oppure scrivere nel registro 143Fh il valore 6. Da WM50: vedere "Impostazioni da WM50" a pagina 30, sotto-menu Tariff e Dig in x. Database Introduzione Da UCS è possibile esportare i database in file .xls e abilitare/disabilitare i database e le singole variabili, eventi e valori da memorizzare.
Seite 73: Ora Legale
Data e Ora Impostazioni La data e l’ora possono essere impostate sia tramite tastierino del WM50 sia da UCS. ATTENZIONE! Se è abilitata la sincronizzazione dell’intervallo per il calcolo del valore medio (dmd) tramite orologio interno, la modifica dell’ora, azzererà l’intervallo e imposterà i valori medi come non disponibili fino al termine del primo intervallo.
Seite 74: Display Lcd
Da WM50: vedere "Impostazioni da WM50" a pagina 30, sotto-menu Home page. TCD12 Identificazione TCD12 Un TCD12 configurato e collegato al WM50 è identificato dal sistema tramite la combinazione di queste sue tre caratteristiche: numero di serie (riportato sulla parte superiore del sensore) posizione fisica lungo il bus TCD (es.:A1 per il TCD12 del bus TCD A più...
Seite 75 Per conoscere il dettaglio delle pagine impostazioni, vedi “Impostazioni da WM50” a pagina 31. Configurare WM50 tramite PC o smartphone Nota: per comunicare con il WM50 può essere necessario impostare tramite tastierino touch i parametri di comunicazione. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 76: Impostazioni Generali
OptoProg 3. Avviare UCS e collegarsi al WM50 tramite scansione automatica o impostando manualmente i parametri di comunicazione corretti. 4. Accedere alla sezione impostazioni, impostare i parametri e salvare le modifiche.
Seite 77 Da 0.0.0.0 a 255.255.255.255 ( 255.255.255.0 ) Subnet Subnet mask Da 0.0.0.0 a 255.255.255.255 Gateway Gateway Da 1 a 9999 ( 502 ) TCP IP Prt Porta TCP/IP WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 78 H2OH: acqua calda di selezione Puls HEAT: calore Da 0.001 a 9999 Pulse weig Peso impulso Il valore è espresso in kWh, kvarh, m3 o numero di scatti per impulso WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 79 Da 1 a 31 Hour Da 0 a 23 Minute Minuto Da 0 a 59 Second Secondo Da 0 a 59 Salva le modifiche e torna al menu misure WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 80 Creare i raggruppamenti di carico. 8. Salvare le modifiche. 9. Se necessario, scaricare la configurazione sul WM50 e verificare le impostazioni effettuate, vedere "TCD12" a pagina 7 e "Risoluzione dei problemi" a pagina 38. Spostare un TCD12 Se la posizione del TCD12 lungo il bus TCD viene modificata, il sistema lo riconosce: da UCS visualizza un avviso relativo al TCD12 coinvolto.
Seite 81 BCM sull’unità principale. È necessario reimpostare la configurazione: il sistema assocerà il nuovo numero di serie alla posizione fisica e al gruppo di canali cui prima era associato il TCD12 sostituito. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 82: Altre Operazioni
UCS. a livello di gruppo di allarmi, dallo stato del LED WM50 G1, G2, G3, G4, vedere "Stato LED unità principale" a pagina 6. Suggerimento: se si vogliono impostare solo fino a quattro allarmi, associarli rispettivamente all’allarme virtuale 1, 5, 9 e 13.
Seite 83 Comunicare tramite modulo M C 485 232 1. Assicurarsi che il modulo sia installato correttamente. 2. Se necessario, impostare i parametri di comunicazione seriale tramite tastierino del WM50 o da UCS mobile collegato con OptoProg. 3. Collegare il WM50 al master.
Seite 84: Manutenzione E Smaltimento
Manutenzione e smaltimento Manutenzione e smaltimento Risoluzione dei problemi Nota: in caso di malfunzionamenti o guasti contattare la filiale CARLO GAVAZZI o il distributore del proprio paese Problemi in misurazione Problema Causa Possibile soluzione Appare ‘EEEE’ (sul WM50) oppure “-...
Seite 85: Smaltimento
Smaltire il prodotto con raccolta differenziata tramite le strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento e il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per le persone. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 86 Doppio ** Doppio Doppio ** Base Base misura tensioni Ingressi di Base Base Doppio Doppio Doppio Doppio Doppio Base misura correnti Uscite/ingressi Doppio Doppio Doppio Doppio Doppio Base Base digitali WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 87 Base Base Base Base Base Base Base Base terra funzionale NP: combinazione non possibile. Nota**: 2,5 kV ca 1 min (4 kV pk 1,2/50 μS) e impedenza limitante. WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 88: Caratteristiche Elettriche
Da Un min -20% a Un max + 15% ±(0,5% rdg +1dgt) Tensione fase-neutro Da Un min -20% a Un max + 15% ±(0,2% rdg +1dgt) Potenza attiva e apparente WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 89 Numero di eventi: 10.000 Database eventi TCD12 Gestione memoria: FIFO Intervallo di memorizzazione: giornaliero Database massimi/minimi giornalieri per ciascun canale e Massimo numero di record salvati: 366 carico Gestione memoria: FIFO WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 90: Caratteristiche Moduli Ingressi/Uscite Digitali
Modalità configurazione Via tastierino o UCS Uscite Numero ingressi Tipo di ingresso Relè SPDT AC1: 5 A @ 250 V ca Caratteristiche AC15: 1 A @ 250 V ca WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 91: Caratteristiche Modulo Ingressi Analogici
±(0,5% rdg + 5dgt) Compensazione Fino a 10 Ω Deriva termica ≤ 150 ppm/°C Parametri di configurazione Indirizzo, baudrate, parità, stop bit Modalità configurazione Via tastierino o UCS WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 92: Caratteristiche Moduli Comunicazione
Parte anteriore: IP50 Categoria di sovratensione Cat. III Grado di inquinamento MTBF/MTTF Minimo 80 anni* Isolamento 60 s, 1500 V ca (con cavi TCD12WS inseriti) Alimentazione Autoalimentato tramite bus TCD WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 93 Ingressi analogici Un ingresso 1 A per corrente di neutro, un ingresso per sonda temperatura, un ingresso analogico 20 mA M C 485232 Comunicazione Comunicazione Modbus RTU su RS485/RS232 M C ETH Comunicazione Modbus TCP/IP su Ethernet WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 94 TCD12 BS 32A E Codice cavo TCD12WS TCD12WSS2TI XXX Modello Lunghezza: 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Manuale di istruzioni | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 95: Diese Anleitung
Urheberinformationen Copyright © 2017, CARLO GAVAZZI Controls SpA Alle Rechte in allen Ländern vorbehalten. CARLO GAVAZZI Controls SpA behält sich das Recht vor, ohne vorherige Ankündigung Änderungen oder Verbesserungen an der entsprechenden Dokumentation vorzunehmen. Sicherheitshinweise In diesem Dokument werden in Bezug auf die Benutzer- und Gerätesicherheit die folgenden Hinweise verwendet: HINWEIS: Weist auf Pflichten hin, deren Nichteinhaltung zu Schäden am Gerät führen kann.
Seite 96: Wm50 Und Tcd12
Stromsensoren kann er bis zu 96 einphasige Lasten oder jede Kombination von ein- und dreiphasigen Lasten oder zwei- und einphasigen Lasten für maximal 96 Kanäle überwachen. Über WM50 und UCS können das System eingerichtet, Messungen angesehen und bis zu 16 Alarme verwaltet werden. Die Funktionen der Haupteinheit können mit maximal zwei der folgenden verfügbaren Module erweitert werden: digitaler Eingangs-/Ausgangsmodul, analoger Eingangsmodul und...
Seite 97: Beschreibungen Der Komponenten
Konfiguration der Zubehörmodule und Verwaltung von bis zu 16 Alarmen. Sie kommuniziert mit TCD12- Stromsensoren über das Hersteller-installierte MABC-Modul, um bis zu 96 Kanäle zu überwachen. Zubehörmodule Durch Verbindung zur Haupteinheit über den lokalen Bus lassen sich die Funktionen von WM50 durch (optional) folgende Module erweitern:...
Seite 98: Haupteinheit - Rückseite
MABC-Modul (nicht abnehmbar) für Kommunikation mit TCD12-Stromsensoren Interner Bus-Anschluss für Zubehörmodule B-Port für TCD12-Bus A-Port für TCD12-Bus Abnehmbarer Block für Stromeingangsklemmen LED-Statusanzeige für Stromversorgung, siehe "LED-Statusanzeige der Haupteinheit" auf der nächsten Seite WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 99: Led-Statusanzeige Der Haupteinheit
Abnehmbarer Anschlussblock für Eingänge/Ausgänge oder standortspezifisch für Kommunikationsports. Befestigungsstifte für Haupteinheit oder anderen Zubehörmodul Interner lokaler Bus-Port für Kommunikation mit der Haupteinheit oder anderem Zubehörmodul Externer lokaler Bus-Port für Kommunikation mit Kommunikationsmodul In Kommunikationsmodulen nicht enthalten WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 100 Die Reihenfolge kann während der Konfiguration umgekehrt werden. Obere Abdeckung Markierungsbereich für Geräteidentifikation Obere und untere Befestigungsschrauben Port für den Anschluss eines WM50 oder eines anderen TCD12-Moduls über ein TCD12WS-Kabel Untere Abdeckung Status-LED, siehe „TCD12 LED-Status“ unten Abnehmbare Klemmen zum Befestigen von Kabeln Abnehmbare Adapter für DIN-Schienenmontage...
Seite 101: Ucs-Funktionsübersicht
Zunge zum Abziehen des Steckers UCS (Universal Configuration Software) UCS ist als Desktopversion und für Mobilgeräte verfügbar. Sie kann mit dem WM50 über Zubehör-Kommunikationsmodule (Modbus-TCP/IP- oder Modbus-RTU-Protokoll) oder über OptoProg (über USB oder Bluetooth) kommunizieren. UCS ermöglicht folgendes: Konfiguration von WM50 einschließlich Zubehörmodulen und Stromsensoren Nachsehen des Systemstatus für Diagnostik und zum Überprüfen der Konfiguration...
Seite 102: Benutzung Des Wm50
Anzeige des Menüs Einstellungen Teil Beschreibung Anzeige des Menüs Einstellungen Seitentitel, siehe "Menü Settings" auf Seite Warnungs- und Informationsbereich, siehe "Informationen und Warnungen" auf Seite 10 Aktuelle(r) Wert/Option Möglicher Bereich für Werte/Optionen WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 103: Anzeige Des Menüs Zurücksetzen
Aktuelle Werte Anzeige des Menüs Informationen Teil Beschreibung Seitennummer Seitentitel, siehe "Menü Settings" auf Seite Warnungs- und Informationsbereich, siehe "Informationen und Warnungen" auf der nächsten Seite Information auf der aktuellen Seite WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 104: Informationen Und Warnungen
Die Hauptseite des Messungsmenüs wird angezeigt, wenn das Gerät eingeschaltet wird. Die Hauptseite erscheint nach 120 s Inaktivität. Das Informationsmenü, Einstellungsmenü und entsprechende Rücksetzmenü können von jeder Menüseite aus geöffnet werden. Info: Das Menü Settings ist passwortgeschützt. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 105: Arbeiten Mit Dem Messungsmenü
Änderungen speichern und Menü schließen Menü schließen ohne Änderungen zu speichern Info: *Für ausführlichere Informationen siehe "Einstellen numerischer Parameter" auf der nächsten Seite. Häufige Vorgänge Vorgang Taste Vorgang bestätigen Vorherige/nächste Seite anzeigen Vorgang abbrechen WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 106: Einstellen Eines Parameters
Einstellen numerischer Parameter Reihenfolge der Stellen Der Wert eines numerischen Parameters besteht aus sechs Positionen: vier Ziffern, Dezimalpunkt (dP) und Vorzeichen (Sign). Die Taste dient zur Auswahl der Positionen in dieser Reihenfolge: WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 107: Speichern Der Einstellungen
Minimum, Maximum, Mittelwert (dmd) und Maximum der Mittelwerte (max dmd) für jede angezeigte Messgröße können für jede Messung durch Drücken der Touch-Tasten angezeigt werden. Info: Die verfügbaren Messgrößen hängen vom eingestellten Systemtyp ab. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 108 THD Spannung Phase 3 – Phase 1 V L31 THD % A L1 THD % THD Strom Phase 1 THD Strom Phase 2 A L2 THD % THD Strom Phase 3 A L3 THD % WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 109 TDD Strom Phase 1 TDD Strom Phase 2 A L2 TDD % TDD Strom Phase 3 A L3 TDD % M A TPN Modul-Seite Angezeigte Messungen Beschreibung Matp Analogeingang °C/°F Temperatur WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 110: Menü Settings
Reset MIN Tariﬀ Format Clock Year Trip Month Hour Minute Second Info: Für die Beschreibung aller Einstellungen sowie der möglichen und voreingestellten Werte siehe "Einstellungen vom WM50 aus" auf Seite 29. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 111: Informationsmenü
Optical Baudrate des optischen Ports Com port Modbus-Adresse Baudrate des RS485/RS232-Ports IP-Adresse IP-Adresse Date Datum time Uhrzeit Data events Anzahl der Ereignisse, die in die Datenbank der Haupteinheit eingetragen sind. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 112: Wichtige Information
Verwaltete Messungen Einleitung WM50 berechnet und zeigt Messungen für Hauptleitung, einzelne Kanäle und Lasten an. Alle Messungen werden von UCS oder über Modbus-Kommunikation (Carlo Gavazzi VMU-C Überwachungssystem oder anderes Datenakquisitionssystem) angezeigt. Messungen an der Hauptleitung sind auch auf dem Gerätedisplay verfügbar.
Seite 113: Kanal- Und Lastmessungen (Tcd12)
Mittelwerte (dmd) Verwaltung der Messungen Messfehler Wenn eine Messung nicht verfügbar oder außerhalb des zulässigen Bereichs ist, wird sie als „EEEE“ auf dem WM50-Display und als „--“ von UCS angezeigt. Siehe "Problemlösungen" auf Seite 37 Mittelwertberechnung (dmd) Das System berechnet Mittelwerte von elektrischen Messgrößen in einem eingestellten Integrationsintervall (Voreinstellung 15 min).
Seite 114: Berechnung Der Gesamtbedarfsverzerrung (Tdd)
Info: Die Funktion ist nur bei den Zubehörmodulen M F I6 06 oder M F I6 R4 verfügbar. Ein Digitaleingang muss auf die Synchronisationsfunktion eingestellt sein. Von WM50: Siehe "Einstellungen vom WM50 aus" auf Seite 29, Untermenü DMD. Berechnung der Gesamtbedarfsverzerrung (TDD) Sie können den Referenzwert für die Berechnung des Strom-TDD von UCS aus setzen, d.h., den maximalen...
Seite 115 Ansprechbereich = 2 Gemessener Wert Messanzeige für Koeffizient = 2 Messanzeige für Koeffizient = 10 Von WM50: Siehe "Einstellungen vom WM50 aus" auf Seite 29, Untermenü Filter. Alarme Einleitung WM50 verwaltet: bis zu 16 unabhängige Alarme für Messgrößen an der Hauptleitung bis zu 96 Kanal-Alarme für eine Messgröße, für die erweiterte Kanalüberwachung eingestellt ist (mit unterschiedlichen...
Seite 116: Alarmeinstellungen Für Messgrößen Der Hauptleitung
Der Alarm spricht an, wenn die überwachte Messgröße den Einstellwert 1 für die Dauer der Ansprechverzögerung (Delay) überschreitet, und wird zurückgesetzt, wenn sie unter den Einstellwert 2 fällt (falls die Verriegelungsfunktion nicht aktiviert ist). Set 1 Set 2 Delay WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 117: Handhabung Des Anlaufverhaltens
3. Aktivieren und stellen Sie die Ansprechpunkte für jeden einzelnen Kanal oder Last ein. Von WM50: Siehe "Einstellungen vom WM50 aus" auf Seite 29, Untermenü Virt al x (x = Alarmnummer). WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 118: Zubehörmodule
Zubehörmodule Aktivieren von Zubehörmodulen Zubehörmodule werden von WM50 automatisch erkannt. Sie müssen nur dann manuell eingestellt werden, wenn das System von UCS im Offline-Modus konfiguriert wird. Info: Per Voreinstellung ist das M C 485 232 Kommunikationsmodul immer aktiviert, selbst wenn es tatsächlich nicht angeschlossen ist.
Seite 119: Tarifverwaltung
Tarif Deaktivierung der Tarifverwaltung Stellen Sie die Tarifverwaltung auf deaktiviert ein oder setzen Sie den Wert im Register 143Fh auf 6. Von WM50: Siehe "Einstellungen vom WM50 aus" auf Seite 29, Untermenü Tariff und Dig in x. Datenbank Einleitung Von UCS aus können Datenbanken in .xls-Dateien exportiert werden, und Datenbanken und einzelne Messgrößen, Ereignisse und Werte zum Speichern ein- oder ausgeschlossen werden.
Seite 120: Datum Und Uhrzeit
Datum und Uhrzeit Einstellungen Datum und Uhrzeit können entweder über die WM50-Tastatur oder über UCS eingestellt werden. VORSICHT! Wenn die Intervallsynchronisation über die interne Uhr für die Mittelwertberechnung (dmd) aktiviert ist, löscht eine Zeitänderung die Daten im Intervall und setzt die Mittelwerte als nicht verfügbar, bis das Ende des ersten Intervalls erreicht ist.
Seite 121: Lcd-Anzeige
Ein konfiguriertes und an WM50 angeschlossenes TCD12-Modul wird vom System anhand seiner drei Merkmale identifiziert: Seriennummer (oben auf dem Sensor) physische Position auf dem TCD-Bus (d. h. A1 auf dem TCD-Bus A für das TCD12, das sich am nächsten zu WM50 befindet) überwachte Kanalgruppe...
Seite 122: Systemkonfiguration
Für weitere Informationen über die Einstellungsseiten siehe „Einstellungen vom WM50 aus“ auf Seite 31. Konfiguration des WM50 vom PC oder Smartphone Info: Die Parameter für die Kommunikation mit WM50 müssen gegebenenfalls über die Touch-Tastatur eingestellt werden. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 123: Allgemeine Einstellungen
über Direktverbindung Punkt-zu-Punkt oder über OptoProg mit dem nächsten Schritt fortfahren 3. Starten Sie UCS und stellen Sie die Verbindung mit WM50 über die automatische Suche oder durch manuelle Eingabe der korrekten Kommunikationsparameter her. 4. Öffnen Sie den Einstellungsabschnitt, setzen die Parameter und speichern die Änderungen.
Seite 124 0.0.0.0 bis 255.255.255.255 ( 192.168.0.1 ) Ethernet IP add IP-Adresse von 0.0.0.0 bis 255.255.255.255 ( 255.255.255.0 ) Subnet Subnetzmaske 0.0.0.0 bis 255.255.255.255 Gateway Gateway 1 bis 9999 ( 502 ) TCP IP Prt TCP/IP-Port WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 125 H2OC: Kaltwasser Impulstotalisator in der Puls- H2OH: Heißwasser Auswahl HEAT: Wärme Von 0,001 bis 9999 Pulse weig Impulsgewicht Wert gemessen in kWh, kvarh, m3 oder Anzahl der Abschaltungen pro Impuls WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 126 Von 1 bis 12 Von 1 bis 31 Hour Uhrzeit Von 0 bis 23 Minute Minute Von 0 bis 59 Second Sekunde Von 0 bis 59 Speichert Änderungen und kehrt zum Messungsmenü zurück WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 127: Konfiguration Der Tcd12-Module
5. Wählen Sie die am Port A (TCD-Bus A) und Port B (TCD-Bus B) angeschlossenen TCD12-Module in der Reihenfolge, in der sie mit WM50 verbunden sind (z. B. A1 auf dem TCD-Bus A für das zu WM50 nächstgelegene TCD12-Modul). 6. Weisen Sie jedem TCD12 eine Kanalgruppe zu: Gruppe 1-12 wird dem zuerst gewählten zugewiesen, Gruppe 13-24 dem zweiten und so weiter.
Seite 128: Ersetzen Eines Tcd12
Modul entspricht, und die BCM-LED an der Haupteinheit blinkt. Die Konfiguration muss umgestellt werden: das System weist die physische Position, Seriennummer und Kanalgruppe von dem alten TCD12 auf das neue zu. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 129: Andere Operationen
2. Unter Einstellungen, öffnen Sie den Abschnitt Zurücksetzen. Zurücksetzen der Werte für Minimum, Maximum, dmd und Maximum-dmd Minima, Maxima, Mittelwerte (dmd) und Maxima der Mittelwerte (max dmd) können für die Hauptleitung sowohl über WM50 als auch über UCS zurückgesetzt werden.
Seite 130: Kommunikation Mit Anderen Geräten
Kommunikation über M C 485 232-Modul 1. Stellen Sie sicher, dass das Modul korrekt installiert ist. 2. Wenn nötig, stellen Sie die Parameter für die serielle Kommunikation über die WM50-Tastatur oder über UCS Mobile via OptoProg ein. 3. Verbinden Sie WM50 mit dem Master.
Seite 131: Wartung Und Entsorgung
Wartung und Entsorgung Wartung und Entsorgung Problemlösungen Info: Bei Funktionsstörungen oder Ausfällen die Niederlassung von CARLO GAVAZZI oder den Händler in Ihrem Land kontaktieren Messungsprobleme Problem Ursache Mögliche Lösung „EEEE“ (auf WM50) oder „--“ (in Die Einstellungen für den Ändere das Stromwandlerverhältnis.
Seite 132: Probleme Beim Einstellen
Dieses Produkt muss bei einem geeigneten, von der Regierung oder den lokalen Behörden anerkannten Recyclingbetrieb entsorgt werden. Die ordnungsgemäße Entsorgung bzw. das Recycling tragen dazu bei, potentiell negative Auswirkungen auf Umwelt und Menschen zu vermeiden. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 133: Allgemeine Merkmale
Bus- eller eingänge Port Erdeans chluss Stromversorgu Grundlegend Grundlegend Doppelt Doppelt Doppelt Doppelt Grundle Grundleg gend Spannungsmes Grundlege Grundlegend Doppelt ** Doppelt ** Doppelt Doppelt Grundle Grundleg seingänge gend WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 134 Funktioneller Grundlege Grundlegend Grundlegend Grundlege Grundleg Grundle Grundle Grundle Erdeanschluss gend gend gend NP: Kombination nicht möglich. Info**: 2,5 kV AC 1 min (4 kV Spannungsspitze 1,2/50 µS) und Impedanzbegrenzung. WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 135: Haupteinheit Technische Daten
±(0,2 % rdg +1dgt) Wirk- und Scheinleistung Von 0,05 In bis Imax (PF=0,5L, 1, 0,8C) ±(0,5 % rdg +1dgt) Von 0,01 In bis 0,05 In (PF=1) ±(1 % rdg +1dgt) WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 136: Kanal- Und Last-Messgenauigkeit (Tcd12)
Speicherverwaltung: FIFO Anzahl der Ereignisse: 10 000 Datenbank für TCD12-Ereignisse Speicherverwaltung: FIFO Datensammlungsintervall: täglich Datenbank für tägliche Maxima/Minima für jeden Kanal und Maximale Anzahl gespeicherter Datensätze: 366 Last Speicherverwaltung: FIFO WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 137: Spezifikationen Der Module Für Digitaleingänge/-Ausgänge
Impulstyp und Impulsgewicht (nur für Funktion „Impulszählen“) Konfigurationsmodus Über Tastatur oder UCS Ausgänge Anzahl der Eingänge Eingangstyp SPDT Relais AC1: 5 A @ 250 V AC Merkmale AC15: 1 A @ 250 V AC WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 138: Analogeingangsmodul Merkmale
-60 bis 300 °C (von -76 bis 572 °F) mit PT1000-Sonde Genauigkeit ±(0,5% rdg + 5dgt) Kompensation Bis zu 10 Ω Temperatureinfluss ≤ 150 ppm/°C Konfigurationsparameter Adresse, Baud-Rate, Parität, Stopp-Bit Konfigurationsmodus Über Tastatur oder UCS WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 139 Material PPO, autoextinguible V-0 (UL 94) Schutzart Vorderseite: IP50 Überspannungskategorie Kat. III Verschmutzungsgrad MTBF/MTTF Minimum 80 Jahre* Isolierung 60 s, 1500 V AC (mit TCD12WS-Kabeln angeschlossen) Stromversorgung Eigenstromversorgung über TCD-Bus WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 140: Konformität
M A T P N Analogeingänge Ein 1 A Eingang für Nullleiterstrom, ein Temperatursondeneingang, ein 20 mA Analogeingang M C 485232 Kommunikation Modbus-RTU-Kommunikation über RS485/RS232 M C ETH Modbus-TCP/IP-Kommunikation über Ethernet WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 141 Merkmale TCD12-Teilenummer TCD12 BS 32A E TCD12WS-Kabel Teilenummer TCD12WSS2TI XXX Modell Länge: 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Bedienungsanleitung | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 142: Avertissements Généraux
Information relative à la propriété Copyright © 2017, CARLO GAVAZZI Controls SpA Tous droits réservés dans tous les pays. CARLO GAVAZZI Controls SpA se réserve le droit d’apporter des modifications ou des améliorations à sa documentation sans préavis. Messages de sécurité...
Seite 143 Introduction Description WM50 est un analyseur de puissance multicanal pour systèmes monophasés, biphasés et triphasés. En utilisant des capteurs de courant ouvrants CD12, il peut surveiller jusqu'à 96 charges monophasées ou toute combinaison de charges monophasées ou triphasées ou des charges biphasées et monophasées pour un maximum de 96 canaux. Le système peut être configuré, les mesures visualisées et jusqu'à...
Seite 144 Capteur de courant à 12 canaux. Mesure les principales variables électriques sur les canaux et charges individuels et les transmet au WM50. Un maximum de huit TCD12 peut être connecté en série sur deux bus TCD à chaque WM50 via des câbles TCD12WS.
Seite 145: Description Des Composants
DEL alarme, voir "État DEL unité principale" à la page 6 DEL d’état module MABC se reporter aux instructions d’utilisation, voir "État DEL unité principale" à la page 6 Clavier tactile WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 146 Port B pour bus TCD12 Un port pour le bus TCD12 Bloc de bornes d’entrée de courant amovible LED d’état d’alimentation, voir "État DEL unité principale" à la page suivante WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 147 Port de bus local interne pour les communications avec l'unité principale ou un autre module accessoire Port de bus local externe pour la communication avec le module de communication. Non inclus dans les modules de communication. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 148 Haut Zone de marquage d'identification de l'appareil Vis de fixation supérieure et inférieure Port de connexion avec WM50 ou autre TCD12 via câble TCD12WS DEL d’état, voir «État de DEL TCD12» ci-dessous Clip amovibles pour fixation de câble Adaptateurs amovibles pour montage de rails DIN État de DEL TCD12...
Seite 149 UCS (Universal Configuration Software) UCS est disponible dans les versions de bureau et mobiles. Il peut se connecter à WM50 via des modules de communication accessoires (protocole Modbus TCP/IP ou Modbus RTU) ou via OptoProg (via USB ou Bluetooth). Ce qui suit est possible avec UCS : configurer WM50, y compris les modules accessoires et les capteurs de courant afficher l'état du système pour les diagnostics et les vérifications de configuration...
Seite 150 Affichage du menu Paramètres Titre de page, voir "Menu paramètres" à la page 17 Zone d’avertissement et information, voir "Information et avertissements" à la page 11. Valeur/option actuelle Plage de valeur/option possible WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 151 Numéro d'identification de page Titre de page, voir "Menu paramètres" à la page 17 Zone d’avertissement et information, voir "Information et avertissements" à la page suivante. Informations sur la page actuelle WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 152: Navigation Dans Les Menus
Le menu informations, le menu paramètres et le menu réinitialisation approprié peuvent être ouverts depuis n'importe quelle page de menu. Remarque : le menu paramètres est protégé par mot de passe. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 153: Opérations Communes
Quitter le menu sans enregistrer les modifications Remarque : *pour plus d'informations, voir "Configuration des paramètres numériques" à la page suivante. Opérations communes Fonctionnement Bouton Confirmer l'opération Voir la page précédente/suivante Annuler l'opération WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 154 La valeur d’un paramètres numérique est composée de six positions : quatre chiffres, point décimal (dP ) et signe (Sign ). Le bouton permet de sélectionner les positions dans l’ordre suivant : WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 155: Sauvegarde Des Paramètres
Le minimum, le maximum, la moyenne (dmd) et le maximum parmi les valeurs moyennes (max dmd) pour chaque variable affichée peuvent être visualisés pour chaque mesure, en touchant les touches Remarque : les mesures disponibles dépendent du type de système paramétré. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 156 V L31 THD % A L1 THD % THD de phase 1 courant THD de phase 2 courant A L2 THD % THD de phase 3 courant A L3 THD % WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 157 TDD de phase 2 courant A L2 TDD % TDD de phase 3 courant A L3 TDD % Page du module M A TPN Mesures affichées Description Matp Entrée analogique °C/°F Température WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 158: Menu Paramètres
Clock Year Trip Month Hour Minute Second Remarque : pour la description de tous les paramètres, valeurs possibles et par défaut, voir "Paramètres depuis WM50" à la page 30. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 159: Menu Informations
Débit en bauds du port RS485/RS232 Adresse IP Adresse IP Date Date time Heure Évènements de Nombre d'événements enregistrés dans la base de données d'événements de l'unité principale. données WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 160: Informations Essentielles
Mesures gérées Introduction WM50 calcule et affiche les mesures de la ligne principale et du canal et de la charge individuels. Toutes les mesures sont affichées par UCS ou via les communications Modbus (système de surveillance Carlo Gavazzi VMU- C ou autre système d'acquisition de données). Les mesures de la ligne principale sont également disponibles à l'écran.
Seite 161 Gestion des mesures Erreur de mesure Si une mesure n'est pas disponible ou hors de portée, elle est affichée comme « EEEE » sur l'affichage WM50 et comme « - » sur UCS. Voir "Dépannage" à la page 38 Calcul de la valeur moyenne (dmd) Le système calcule la valeur moyenne des variables électriques dans un intervalle d'intégration défini (15 min par défaut).
Seite 162 Remarque : la fonction est uniquement disponible avec le module accessoire M F I6 06 ou M F I6 R4. Une entrée numérique doit être définie avec une fonction de synchronisation. À partir de WM50: Voir "Paramètres depuis WM50" à la page 30, sous-menu DMD. Calcul de distorsion de la demande totale (TDD) Vous pouvez paramétrer le facteur de référence depuis UCS pour calculer le TDD actuel, c'est-à-dire la valeur maximale de...
Seite 163 Plage d’intervention = 2 Valeur mesurée Mesures affichées avec coefficient = 2 Mesures affichées avec coefficient = 10 À partir de WM50: Voir "Paramètres depuis WM50" à la page 30, sous-menu Filter. Alarmes Introduction WM50 gère : jusqu'à 16 alarmes indépendantes pour les variables mesurées sur la ligne principale jusqu'à...
Seite 164 Le comportement d'alarme peut être paramétré si l'alarme variable est active au démarrage. L’état d'alarme peut être : considéré et donc l'alarme est immédiatement activée ignoré et la variable n'est surveillée qu'après la première fois qu'elle quitte la condition d'alarme WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 165 3. Activer et définir le point de consigne pour chaque canal ou charge individuels À partir de WM50 : voir "Paramètres depuis WM50" à la page 30, Sous-menu Virt al x (x = numéro d’alarme). Modules accessoires Activer modules accessoires Les modules accessoires sont automatiquement reconnus par WM50.
Seite 166: Sorties Numériques
Le poids d’impulsion doit être paramétré pour les entrées avec fonction de comptage. Le type doit également être paramétré pour les entrées avec la fonction de comptage d’eau, de gaz, de chauffage. À partir de WM50: voir "Paramètres depuis WM50" à la page 30, sous-menu Dig dans x. Sorties numériques Chaque sortie numérique peut exécuter l'une des fonctions suivantes :...
Seite 167: Base De Données
Désactivation de la gestion tarifaire Paramétrer la gestion des tarifs comme désactivée ou saisir 6 dans le registre 143Fh. À partir de WM50: voir "Paramètres depuis WM50" à la page 30, sous-menu Tariff et Dig dans x. Base de données Introduction La base de données peut être exportée vers le fichier .xls et les bases de données et les variables individuelles, les...
Seite 168: Date Et Heure
Date et heure Paramètres La date et l'heure peuvent être paramétrées soit via le clavier WM50 soit via UCS. ATTENTION ! Si la synchronisation de l'intervalle de calcul de la valeur moyenne (dmd) est activée via l'horloge interne, la modification du temps efface l'intervalle et paramètre les valeurs moyennes comme indisponibles jusqu'à...
Seite 169: Affichage Lcd
Le TCD12 configuré et connecté à WM50est identifié par le système via la combinaison de ses trois fonctions : numéro de série (sur le haut du capteur) position physique sur le bus TCD (c'est-à-dire : A1 pour le bus TCD A TCD12 le plus proche de WM50) groupe de canal surveillé...
Seite 170: Configurer Le Système
2. Définir les paramètres et enregistrer. Pour savoir comment interagir avec WM50, voir "Interface" à la page 9. Pour en savoir plus sur les pages de paramètres, voir «Paramètres depuis WM50» à la page 31. Configuration de WM50 via un PC ou un smartphone Remarque : les paramètres de communication peuvent être configurés via le clavier tactile pour communiquer avec WM50.
Seite 171: Paramètres Généraux
2P : Système biphasé (3 fils) 3P.n : système triphasé (4 fils) Ct ratio Rapport de transformateur De 1 à 2000 courant (CT) Ctn ratio Rapport de transformateur De 1 à 9999 courant neutre WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 172 De 0.0.0.0 à 255.255.255.255 ( 255.255.255.0 ) Subnet Masque de sous-réseau De 0.0.0.0 à 255.255.255.255 Passerelle Passerelle De 1 à 9999 ( 502 ) TCP IP Prt Port TCP/IP WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 173 H2OH : eau chaude Puls HEAT : chauffage De 0,001 à 9999 Pulse weig Poids d\'impulsion Valeur exprimée en kWh, kvarh, m3 ou nombre de déclenchements par impulsion WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 174 De 1 à 31 Heure Heure De 0 à 23 Minute Minute De 0 à 59 Seconde Seconde De 0 à 59 Enregistre les changements et revient au menu mesures WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 175 Vérification de l’activation du module accessoire Vous pouvez vérifier que les modules sont activés à partir du menu paramètres WM50 dans le sous-menu Modules. « Auto » signifie que le module est automatiquement reconnu et que son état ne peut plus être modifié.
Seite 176 La configuration doit être réinitialisée : le système associe le numéro de série de la position physique et le groupe de canaux qui étaient associés au TCD12 remplacé par le nouveau. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 177: Autres Opérations
état DEL WM50 G1, G2, G3, G4, voir"État DEL unité principale" à la page 6. Astuce : pour configurer jusqu'à quatre alarmes uniquement, les associer à l'alarme virtuelle 1, 5, 9 et 13. De cette façon, les DEL G1, G2, G3 et G4 s'allument pour indiquer si l'alarme est activée.
Seite 178 2. Définir les paramètres réseau via le clavier WM50 ou le mobile USC connecté à OptoProg. 3. Connecter WM50 au maître par le câble Ethernet au LAN ou directement (connexion point à point). 4. Créer des communications via maître (PC, VMU-C, automate, etc.) connectées au même réseau local ou connectées point à...
Seite 179: Maintenance Et Élimination
Maintenance et élimination Maintenance et élimination Dépannage Remarque : en cas de dysfonctionnement ou de panne, contacter la filiale ou le distributeur CARLO GAVAZZI de votre pays. Problèmes de mesure Problème Cause Solution possible 'EEEE' (sur WM50) ou « - ” (sur Les paramètres du transformateur...
Seite 180 Le produit doit être remis à un centre de recyclage agréé par les autorités gouvernementales ou locales. Une élimination et un recyclage corrects contribueront à prévenir des conséquences potentiellement nuisibles pour l’environnement et les personnes. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 181 Basique Basique Double ** Double ** Double Double Basique Basique mesure de la tension Entrées pour la Basique Basique - Double Double Double Double Double Basique mesure du courant WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 182 Basique Basique Basique Basique Basique Basique Basique - terre fonctionnel NP : combinaison non prévue Remarque : 2,5 kV ca 1 min (4 kV pk 1,2/50 µS) et impédance de limitation. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 183: Spécifications Électriques
± (0,2% rdg +1dgt). Puissance active et apparente De 0,05 In à Imax (PF=0,5L, 1, 0,8C) ± (0,5% rdg +1dgt). De 0,01 In à 0,05 In (PF=1) ± (1% rdg +1dgt). WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 184 Intervalle de journal : quotidien Base de données maximum / minimum quotidienne pour Nombre maximum d'enregistrements sauvegardés : 366 chaque canal et charge Gestion de la mémoire : FIFO WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 185 Mode de configuration Via clavier ou UCS Sorties Nombre d'entrées Type d'entrée Relais SPDT AC1 : 5 A @ 250 V ac Fonctionnalités AC15 : 1 A @ 250 V ac WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 186 ± (0,5% rdg +5dgt). Jusqu’à 10 W Compensation Dérive de température ≤ 150 ppm/°C Paramètres de configuration Adresse, débit en bauds, impair, arrêt bit Mode de configuration Via clavier ou UCS WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 187 60 s, 1500 V ca (avec câbles TCD12WS connectés) Alimentation Auto-alimentation via bus TCD *Calculé selon Siemens SN 29500, compte tenu de la condition suivante : température ambiante moyenne : 50 °C. WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 188 20 mA M C 485232 Communication Communication Modbus RTU sur RS485 / RS232 M C ETH Communication Modbus TCP/IP sur Ethernet Numéro de pièce TCD12 TCD12 BS 32A E WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 189 Numéro de pièce de câble TCD12WS TCD12WSS2TI XXX Modèle Longueur : 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Mode d’emploi | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 190: Este Manual
En caso de que se produzcan anomalías de funcionamiento, fallos o desee solicitar información o comprar módulos accesorios o sensores de intensidad, contacte con la filial de CARLO GAVAZZI o con el distribuidor de su país. Cualquier instalación o uso de otros analizadores que no sean los indicados en las instrucciones, así como el desmontaje del módulo MABC invalidará...
Seite 191 TCD12, puede supervisar hasta 96 cargas monofásicas o cualquier combinación de cargas monofásicas y trifásicas o cargas bifásicas y monofásicas para un máximo de 96 canales. Mediante WM50 y el software UCS es posible configurar el sistema, visualizar las mediciones y gestionar hasta 16 alarmas. Las funciones de la unidad principal se pueden ampliar con un máximo de dos de estos módulos disponibles: módulo de entrada/salida digital, módulo de...
Seite 192 Sensor de intensidad de 12 canales. Mide las principales variables eléctricas en los canales sencillos y cargas y las transmite a WM50. Se pueden conectar hasta ocho TCD12 en serie en dos buses TCD a cada WM50 a través de cables TCD12WS.
Seite 193: Descripción De Los Componentes
LEDs de alarma, consultar "LED de estado de la unidad principal" en la página 6 LED de estado del módulo MABC. Ver las instrucciones de uso, consultar "LED de estado de la unidad principal" en la página 6 Teclado táctil WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 194 Puerto A para bus TCD12 Terminales de entrada de intensidad desmontables LED de estado de la alimentación, consultar "LED de estado de la unidad principal" en la página siguiente WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 195 Puerto del bus local interno para las comunicaciones con la unidad principal u otro módulo accesorio. Puerto del bus local externo para la comunicación con el módulo de comunicación. No incluido en los módulos de comunicación. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 196 Zona del marcado con la identificación del dispositivo. Tornillos de fijación de la parte superior e inferior. Puerto de conexión con WM50 u otro TCD12 mediante un cable TCD12WS Parte inferior. LED de estado, véase “Estado del LED del TCD12” a continuación.
Seite 197 UCS (software de configuración universal) UCS está disponible en versiones para escritorio y para dispositivos móviles. Se puede conectar al WM50 a través de módulos de comunicación accesorios (protocolo Modbus TCP/IP o Modbus RTU) o mediante OptoProg (a través de USB o Bluetooth).
Seite 198 Título de página, consulte "Menú de configuración" en la página 17 Área de advertencia y de información, consultar "Información y advertencias" en la página 11 Valor actual/opción Valor posible/intervalo de opciones WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 199 Título de página, consulte "Menú de configuración" en la página 17 Área de advertencia y de información, consultar "Información y advertencias" en la página siguiente Información de la página actual WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 200: Navegación Por Los Menús
120 s de inactividad. El menú de información, el menú de configuración y el menú de restablecimiento correspondiente se pueden abrir desde cualquier página del menú. Nota: el menú de configuración está protegido con contraseña. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 201: Operaciones Comunes
Salir del menú sin guardar los cambios Nota: *para más detalles, consultar "Ajuste de los parámetros numéricos" en la página siguiente. Operaciones comunes Operación Botón Confirmar operación Ver la página anterior/siguiente Cancelar operación WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 202 El valor de un parámetro numérico está compuesto por seis posiciones: cuatro dígitos, un punto decimal (dP) y un signo (Sign). El botón se utiliza para seleccionar las posiciones en el siguiente orden: WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 203: Guardar Los Ajustes
Es posible ver los valores mínimo, máximo, medio (dmd) y máximo entre los valores medios (max dmd) de cada una de las variables mostradas para cada medición pulsando las teclas Nota: las variables disponibles dependerán del tipo de sistema configurado. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 204 A L1 THD % THD de intensidad de fase 1 THD de intensidad de fase 2 A L2 THD % THD de intensidad de fase 3 A L3 THD % WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 205 A L2 TDD % TDD de intensidad de fase 3 A L3 TDD % Página del módulo M A TPN Mediciones mostradas Descripción Matp Entrada analógica °C/°F Temperatura WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 206: Menú De Configuración
Hour Minute Second Nota: si desea ver la descripción de todos los ajustes, los valores posibles y los predeterminados, consulte "Configuración desde el WM50" en la página 30. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 207: Menú De Información
Tasa de baudios del puerto RS485/RS232 Dirección IP Dirección IP Date Fecha time Hora Data events Número de eventos registrados en la base de datos de eventos de la unidad principal WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 208 Introducción WM50 calcula y muestra las mediciones tanto de la línea principal como del canal sencillo, así como la medición de la carga. Todas las mediciones se muestran a través del UCS o comunicaciones Modbus (sistema de control VMU-C de Carlo Gavazzi u otro sistema de adquisición de datos).
Seite 209 Gestión de la medición Error de la medición Si una medición no se encuentra disponible o está fuera del intervalo, se mostrará como "EEEE" en la pantalla del WM50 y como "--" en UCS. Consulte "Resolución de problemas" en la página 38 Cálculo del valor medio (dmd)
Seite 210 Nota: función disponible únicamente con el módulo accesorio M F I6 O6 o M F I6 R4. Es preciso configurar una entrada digital con la función de sincronización. Desde WM50: consultar "Configuración desde el WM50" en la página 30, submenú DMD. Cálculo de la distorsión de demanda total (TDD) Puede configurar el factor de referencia desde el UCS para calcular la TDD de la intensidad, es decir, el valor de demanda de intensidad máximo absorbido por la carga.
Seite 211 Intervalo de intervención = 2 Valor medido Mediciones mostradas con coeficiente = 2 Mediciones mostradas con coeficiente = 10 Desde WM50: consultar "Configuración desde el WM50" en la página 30, submenú Filter. Alarmas Introducción WM50 gestiona: hasta 16 alarmas independientes para las variables medidas en la línea principal...
Seite 212 La alarma se activa cuando la variable controlada supera el valor Set 1 durante un tiempo igual al retardo de la activación (Delay) y se desactiva cuando desciende por debajo del valor Set 2 (si la función de cierre no está activa). Set 1 Set 2 Delay WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 213 3. Habilite y configure el punto de consigna para cada carga o canal sencillo. Desde WM50: consultar "Configuración desde el WM50" en la página 30, submenú Virt al x (x = número de alarma). WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 214: Entradas Digitales
Debe configurarse una proporción de pulsos para las entradas con función de recuento. También debe configurarse el tipo para las entradas con función de recuento de agua, gas, calor. Desde WM50: consultar "Configuración desde el WM50" en la página 30, submenú Dig in x. Salidas digitales Cada salida digital puede ejecutar una de estas funciones: Función Descripción...
Seite 215 Salida Salida de transmisión de pulsos en consumo de energía activa o reactiva, consumida o energía generada. Solamente desde WM50 se puede ejecutar una prueba de transmisión de pulsos, Peso del pulsos consultar "Ejecución de una prueba de transmisión de pulsos" en la página 34.
Seite 216: Fecha Y Hora
Inhabilitación de la gestión de tarifas Configure la gestión de tarifas como inhabilitada o introduzca el valor 6 en el registro 143Fh. Desde WM50: consultar "Configuración desde el WM50" en la página 30, submenú Tariff y Dig in x. Base de datos Introducción...
Seite 217 TCD12 Identificación del TCD12 El sistema identifica el TCD12 configurado y conectado a WM50 a través de la combinación de sus tres características: número de serie (en la parte superior del sensor) Posición física en el bus TCD (es decir: A1 para TCD A bus TCD12 más cercano al WM50) grupo de canales supervisado La ubicación física y el grupo de canales se determinan en la fase de configuración.
Seite 218: Configuración Del Sistema
Para aprender a cómo interactuar con WM50, consultar "Interfaz" en la página 9. Para obtener más información sobre las páginas de ajustes, consulte “Configuración desde el WM50” en página 31. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 219: Ajustes Generales
OptoProg 3. Inicie el UCS y conéctelo con WM50 mediante la función de detección automática o ajustando manualmente los parámetros de comunicación correctos. 4. Abra la sección de ajustes, configure los parámetros y guarde los cambios.
Seite 220 Máscara de subred Desde 0.0.0.0 hasta 255.255.255.255 ( 255.255.255.0 ) Desde 0.0.0.0 hasta 255.255.255.255 Gateway Gateway Desde 1 hasta 9999 ( 502 ) TCP IP Prt Puerto TCP/IP WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 221 Puls H2OH: agua caliente HEAT: calefacción Desde 0,001 hasta 9999 Pulse weig Peso del pulso Valor expresado en kWh, kvarh, m3 o número de desconexiones por pulso WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 222 Desde 1 hasta 31 Hour Hora Desde 0 hasta 23 Minute Minuto Desde 0 hasta 59 Second Segundo Desde 0 hasta 59 Guarda los cambios y vuelve al menú de medición WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 223 5. Seleccione los TCD12 conectados al puerto A (bus A TCD) y aquellos que estén conectados al puerto B (bus B TCD) en el orden en el que estén conectados a WM50 (es decir: A1 para bus A TCD, TCD12 más cercano a WM50).
Seite 224 La configuración deberá restablecerse: el sistema asociará al TCD12 nuevo el número de serie de la posición física y el grupo de canales que solían vincularse al TCD12 sustituido. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 225: Otras Operaciones
UCS específica. En el nivel de grupo de alarmas, con los LED de estado WM50 G1, G2, G3, G4, consultar "LED de estado de la unidad principal" en la página 6.
Seite 226 Comunicación a través del módulo M C ETH 1. Compruebe que el módulo esté correctamente instalado. 2. Configure los parámetros de la red a través del teclado WM50 o desde la versión de USC móvil conectada con OptoProg. 3. Conecte WM50 al maestro a través del cable Ethernet a la red LAN o directamente (conexión de punto a punto).
Seite 227: Mantenimiento Y Eliminación
Mantenimiento y eliminación Mantenimiento y eliminación Resolución de problemas Nota: en caso de anomalías o fallos, contacte con la filial CARLO GAVAZZI o con el distribuidor de su país Problemas de medición Problema Causa Solución posible Aparece 'EEEE' (en WM50) o "--" (en Las configuraciones del Cambie la relación del transformador de...
Seite 228 El producto debe desecharse en los centros de reciclaje correspondientes especificados por el gobierno o las autoridades públicas locales. Una eliminación adecuada y su reciclaje contribuirán a prevenir consecuencias potencialmente dañinas para el medioambiente y las personas. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 229: Características Generales
Básica Doble ** Doble ** Doble Doble ** Básica Básica medición de la tensión Entradas de Básica Básica Doble Doble Doble Doble Doble Básica medición de la intensidad WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 230 Básica Básica Básica - puesta a tierra funcional NP: combinación no posible. Nota **: 2,5 kV ca 1 min (4 kV pk 1,2/50 µS) e impedancia de limitación. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 231: Especificaciones Eléctricas
Desde Un min -20% hasta Un max + 15% ±(0,5% lect. +1 díg.) Tensión fase-neutro Desde Un min -20% hasta Un max + 15% ±(0,2% lect. +1 díg.) WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 232 Gestión de memoria: FIFO Intervalo del registro: diario Base de datos de máximos/mínimos diarios para cada Número máximo de registros guardados: 366 canal y carga Gestión de memoria: FIFO WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 233 A través de teclado o UCS Salidas Número de entradas Tipo de entrada Relé SPDT AC1: 5 A a 250 V ca Características AC15: 1 A a 250 V ca WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 234 Hasta 10 Ω Deriva térmica ≤ 150 ppm/°C Parámetros de configuración Dirección, tasa de baudios, paridad, bit de parada Modo de configuración A través de teclado o UCS WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 235 60 s, 1500 V ca (con cables TCD12WS conectados) Alimentación Alimentación independiente a través de bus TCD *Calculado según Siemens SN 29500, teniendo en cuenta la siguiente condición: temperatura ambiente media: 50 °C. WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 236 20 mA M C 485232 Comunicación Comunicación Modbus RTU en RS485/RS232 M C ETH Comunicación Modbus TCP/IP en Ethernet Número de referencia del TCD12 TCD12 BS 32A E WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 237 Número de referencia del cable TCD12WS TCD12WSS2TI XXX Modelo Longitud: 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Manual de instrucciones | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 238 Ejerskab af information Copyright © 2017, CARLO GAVAZZI Controls SpA Alle rettigheder forbeholdt i alle lande. CARLO GAVAZZI Controls SpA forbeholder sig retten til at foretage ændringer eller forbedringer af den relevante dokumentation uden forudgående varsel. Sikkerhedsmeddelelser Det følgende afsnit beskriver advarslerne vedrørende bruger- og enhedssikkerhed inkluderet i dette dokument: BEMÆRK: Angiver påbud, som, hvis de ikke overholdes, kan medføre personskader.
Seite 239 Introduktion Beskrivelse WM50 er en flerkanalseffektanalysator til en-, to- og trefasesystemer.TCD12 kan med stømsensorer med åbne kerner monitorere op til 96 enkeltfasebelastninger eller enhver kombination af en- og trefasede belastninger eller to- og enfasede belastninger med maksimalt 96 kanaler.Systemet kan sættes op, målinger kan ses, og op til 16 alarmer kan administreres fra WM50 og UCS.Hovedenhedens funktioner kan udbygges med maksimalt to af følgende tilgængelige moduler: modul for...
Seite 240 TCD12 12 kanals strømsensor.Måler de vigtigste elektriske variable på de enkelte kanaler og belastninger og transmitterer dem til WM50.Maksimalt otte TCD12-enheder kan forbindes i serie på to TCD-busser til hver WM50 via TCD12WS-kabler. Konfigurations- og diagnosesoftware. Findes til både pc'er og mobile Android-enheder.
Seite 241 Lokal busport til tilbehørsmoduler B port til TCD12 bus A port til TCD12 bus Klemrække til strømindgang Status af strømforsyning for LED, se "LED-status for hovedenhed" på den næste side WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 242 Klemmer der kan frakobles til indgang/udgang eller områdespecifikke til kommunikationsporte. Monteringsstifter til hovedenhed eller andre tilbehørsmoduler Interne, lokale busporte til kommunikation med hovedenhed eller andre tilbehørsmoduler Ekstern, lokal busport til kommunikation med kommunikationsmodul. Ikke inkluderet i kommunikationsmoduler. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 243 Blinker: TCD12 er ikke konfigureret eller svarer ikke til den indstillede konfiguration Strømforsyningsstatus Slukket: ingen strømforsyning Tændt: strømforsyning slået til Blinker: TCD12-identifikationsfunktion tændt Bemærkning: for fejlfinding, "Fejlfinding" på side 36. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 244: Overblik Over Ucs-Funktion
Fane til udtagning af stik UCS (Universal Configuration Software) UCS kan fås i stationær og mobil-versioner. Den kan sluttes til WM50 via tilbehørskommunikationsmoduler (Modbus TCP/IP eller Modbus RTU-protokol) eller via OptoProg (via USB eller Bluetooth). Følgende er muligt med UCS: konfiguration af WM50, herunder tilbehørsmoduler og strømsensorer...
Seite 245 "Aflæsningsmenuen - aflæsningssider" på side 13. Indstillingsmenudisplay Beskrivelse Indstillingsmenudisplay Sidenavn, se "Indstillingsmenu" på side 16 Advarsels- og informationsområde, se "Information og advarsler" på side 10. Aktuel værdi/valgmulighed Mulig værdi/optionsinterval WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 246: Informationsdisplay
"Information og advarsler" på den næste side. Aktuelle værdier Informationsdisplay Beskrivelse Sideidentifikationsnummer Sidenavn, se "Indstillingsmenu" på side 16 Advarsels- og informationsområde, se "Information og advarsler" på den næste side. Aktuel sideinformation WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 247 Hjemmesiden med aflæsningsmenuen vises, når enheden tændes. Hjemmesiden vises også efter 120 sek. inaktivitet. Menuer til information, indstillinger og relevant nulstilling kan åbnes fra enhver menuside. Bemærkning: Indstillingsmenuen er beskyttet med adgangskode. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 248 Forlad menuen uden at gemme ændringerne Bemærkning: * For yderligere oplysninger, se "Indstilling af numeriske parametre" på den næste side. Almindelige handlinger Handling Knap Bekræft handling Se den foregående/næste side. Annuller handling WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 249 Bemærkning: Den indledende procedurestatus findes på siden Filter co i indstillingsmenuen. Indstilling af numeriske parametre Positionsrækkefølge Værdien af en numerisk parameter angives med fire positioner: fire cifre, dP og Sign.Knappen bruges til at vælge positionerne i følgende rækkefølge: WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 250 Værdierne for minimum, maksimum, gennemsnit (dmd) og maksimalt gennemsnit (max dmd) for hver vist variabel kan ses for hver måling ved at berøre tasterne Bemærkning: De tilgængelige målinger afhænger af den systemtype, der er indstillet. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 251 V L31 THD % A L1 THD % THD af fase 1 strøm THD af fase 2 strøm A L2 THD % THD af fase 3 strøm A L3 THD % WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 252 TDD af fase 2 strøm A L2 TDD % TDD af fase 3 strøm A L3 TDD % M A TPN modulside Viste aflæsninger Beskrivelse Matp Analog indgang °C/°F Temperatur WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 253 Reset DMax Reset Reset MIN Tariﬀ Format Clock Year Trip Month Hour Minute Second Bemærkning: For en beskrivelse af alle indstillinger, mulige værdier og standardværdier, se "Indstillinger via WM50" på side WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 254 Uden for vindue I vindue Optisk Baudrate på den optiske port Com port Modbus-adresse Baudrate på RS485/RS232 port IP-adresse IP-adresse Dato Dato Time Datahændelser Antal hændelser registreret i hovedenhedens hændelsesdatabase WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 255 Administrerede målinger Introduktion WM50 beregner og viser målinger for lysnettet, de enkelte kanaler og belastninger. Alle målinger vises på US eller via Modbus-kommunikation (Carlo Gavazzi VMU-C monitoreringssystem eller andet system til datafangst). Skærmen viser også målinger vedr. lysnettet. Lysnetmålinger Bemærkning: Følgende værdier er tilgængelige for alle målinger: minimum, maksimum, gennemsnit (dmd) og maksimalt gennemsnit (max dmd).De tilgængelige variable afhænger af den indstillede systemtype.Minimums- og maksimumsværdier...
Seite 256 (dmd) Administration af aflæsninger Aflæsningsfejl Hvis en måling ikke findes eller den er uden for intervallet vises "EEEE" i WM50-displayet eller som "--" på UCS. Se "Fejlfinding" på side 36 Beregning af gennemsnitsværdi (dmd) Systemet beregner gennemsnitsværdien af de elektriske variable i et indstillet integrationsinterval (15 min. som standard).Gennemsnitsværdien vil ikke være tilgængelig, hvis variabelmålingen ligger uden for området.Pr.
Seite 257 Bemærkning: Funktionen er kun tilgængelig med M F I6 06- eller M F I6 R4-tilbehørsmodulet.En digital indgang skal indstilles i synkroniseringsfunktionen. From WM50: Se "Indstillinger via WM50" på side 29, undermenu DMD. Beregning af TDD (Total Demand Distortion) Du kan indstille referencefaktoren fra UCS til beregning af den aktuelle TDD, dvs. det maksimale strømkrav som optages af belastningen.
Seite 258 Interventionsinterval = 2 Målt værdi Målinger vist med koeffecienten = 2 Målinger vist med koeffecienten = 10 From WM50: Se "Indstillinger via WM50" på side 29, undermenu Filter. Alarmer Introduktion WM50 styrer: op til 16 uafhængige alarmer for variable vedr. lysnettet.
Seite 259 Alarmen aktiveres hvis den monitorerede variabel overskrider værdien for indstilling1 i det tidsinterval, der svarer til aktiveringsforsinkelsen (Delay) og den deaktiveres, hvis den går under værdien for indstilling 2 (hvis udløserfunktionen ikke er sat til). Set 1 Set 2 Delay WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 260 2. Sæt parametre der er fælles for alle alarmer. 3. Aktivér og indstil grænseværdierne for hver enkelt kanal eller belastning. Fra WM50: Se "Indstillinger via WM50" på side 29, undermenu Virt al x (x = alarmnummer). WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 261 Væsentlig information Tilbehørsmoduler Aktivering af tilbehørsmodulerne Tilbehørsmoduler godkendes automatisk af WM50.De skal kun indstilles manuelt, hvis systemet konfigureres fra UCS i offlinetilstand. Bemærkning: Som standard er M C 485 232-kommunikationsmodulet altid aktiveret, selv om det ikke er tilsluttet. Digital indgang Digitale indgange kan afvikle forskellige funktioner i henhold til flg.
Seite 262 Digital input Deaktivering af tarifstyring Sæt tarifstyringen til deaktiveret, eller angiv 6 i 143Fh-registret. From WM50: Se "Indstillinger via WM50" på side 29, undermenuen Tariff og Dig in x. Database Introduktion Databaser kan eksporteres til .xls filer og databaser og enkeltvariable, hændelser og værdier, der skal gemmes kan aktiveres/deaktiveres fra UCS.
Seite 263: Databaseindhold
Dato og tid Indstillinger Dato og tid kan indstilles via enten WM50-tastaturet eller UCS. FORSIGTIG! Hvis beregning af gennemsnitsværdien for synkroniseringsintervallet (dmd) er aktiveret via det interne ur, vil en ændring af tidsindstillinger slette intervallet og gøre gennemsnitsværdierne utilgængelige indtil udløbet af det første interval.
Seite 264 From WM50: Se "Indstillinger via WM50" på side 29, undermenuen Home page. TCD12 identifikation af TCD12 Hvis TCD12 er konfigureret og tilsluttet WM50, identificeres den af systemet via en kombination af dens tre egenskaber: serienummer (overside af sensoren) fysisk position på TCD-bussen (fx A1 for TCD A-bus TCD12 tættest på WM50) monitoreret kanalgruppe Den fysiske position og kanalgruppe indstilles under konfigureringen.Serienummeret læses og tilknyttes automatisk, når...
Seite 265 1. Åbn indstillingsmenuen 2. Sæt parametrene og gem. Du kan finde ud af mere om interaktion med WM50 her: "Grænseflade" på side 8. Find ud af mere om instillingssiderne, ref. ”Indstillinger via WM50” på side 31 Konfigurering af WM50 via pc eller smartphone Bemærkning: Kommunikationsparametre skal måske indstilles via touchtastaturet for at kommunikere med WM50.
Seite 266: Generelle Indstillinger
OptoProg gå til næste trin 3. Start UCS, og opret forbindelse til WM50 via en automatisk scanning eller ved manuelt at indstille de rigtige kommunikationsparametre. 4. Åbn indstillingsafsnittet, sæt parametrene og gem ændringerne.
Seite 267 Set 2 Grænseværdi for alarmaktivering eller nedre grænse for vindue 0: ingen tilknyttet udgang Out link Tilknyttet digitale udgang Fra 1 til 6 AND/ OR Out logic Aktiveringslogik for udgang WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 268 Maksimumsværdi for analog indgang Fra -20 mA til 20 mA Min displ Viste værdi for minimale, analoge Fra -9999 til 9999M indgang Max displ Viste værdi for maksimale, analog Fra -9999 til 9999M indgang WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 269 5. Forlad undermenuen Dig out x, rul i indstillingerne indtil siden End, og bekræft afslutning: Testen starter. 6. For at afslutte testen skal du åbne undermenuen Dig out x, siden Out test, og indstille No. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 270 8. Gem ændringerne? 9. Download om nødvendigt konfigurationen på WM50, og tjek indstillingerne; se "TCD12" på side 6 og "Fejlfinding" på side Flytning af en TCD12-enhed Hvis en TCD12-enhed skifter plads på TCD-bussen genkender systemet den: på UCS kan man se advarslen vedrørende den pågældende TCD12.
Seite 271 Nulstilling af målere og værdier Nulstilling af energimålere og sumtællere Energimålere til lysnet og sumtællere kan nulstilles fra både WM50 og UCS.TCD12-energimålere kan kun nulstilles fra UCS. From WM50: Se "Indstillinger via WM50" på side 29, undermenuen Meters. Fra WM50 I indstillingsmenuens undermenu Målere vælges siden for den måler/sumtæller, der skal nulstilles.Se "Indstillinger via WM50"...
Seite 272 Kommunikation via M C 485 232-modulet 1. Sørg for, at modulet er korrekt installeret 2. Indstil om nødvendigt parametre for seriel kommunikation via WM50-tastaturet eller fra mobil UCS tilsluttet via OptoProg. 3. Slut WM50 til masteren. 4. Etabler kommunikation via masteren (pc, VMU-C, PLC, etc.).
Seite 273: Vedligeholdelse Og Bortskaffelse
Vedligeholdelse og bortskaffelse Vedligeholdelse og bortskaffelse Fejlfinding Bemærkning: Hvis der opstår fejlfunktioner eller fejl, bedes du kontakte den CARLO GAVAZZI-forhandleren eller -afdelingen i dit land. Måleproblemer Problem Årsag Mulig løsning "EEEE" (på WM50) eller "--" (på Indstillingerne for Ændring af strømtransformerkoeffecienten UCS) vises i stedet for målingen...
Seite 274 Brug en let fugtet klud til at rengøre displayet.Brug ikke slibende midler eller opløsningsmidler. Ansvar for bortskaffelse Produktet skal bortskaffes på en lokal, godkendt genbrugsstation.Korrekt bortskaffelse og genbrug vil bidrage til at mindske eventuelle skadelige konsekvenser for miljøet, mennesker og dyr. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 275 Base Base Dobbelt Dobbelt Dobb Dobbelt Base Base gange elt ** Base Base Dobbelt Dobbelt Dobb Dobbelt Dobb Base Strømmålingsindgang Digitale Dobbelt Dobbelt ** Dobbelt Dobb Dobbelt Base Base udgange/indgange WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 276 Base Base Base Funktionel Base Base Base Base Base Base Base Base jordforbindelse NP: Kombination ikke mulig. Bemærkning**: 2,5 kV AC 1 min. (4 kV pk 1,2/50 µS) + impedansbegrænsning. WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 277: Elektriske Specifikationer
Fra Un min -20% til Un max + 15% ±(0,5% rdg +1dgt) Fase-neutral spænding Fra Un min -20% til Un max + 15% ±(0,2% rdg +1dgt) Aktiv og åbenbar effekt WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 278 Database m. hændelser for hovedenhed Hukommelsesadministration: FIFO Antal hændelser: 10.000 Database for TCD12-hændelser Hukommelsesadministration: FIFO Loginterval: dagligt Database for daglige minima/maksima for hver kanal og Maksimalt antal gemte poster: 366 belastning Hukommelsesadministration: FIFO WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 279 Pulstype og pulsvægt (kun i "pulstællingsfunktion") Konfigurationstilstand Via tastatur eller UCS-software Udgange Antal indgange Indgangstype SPDT-relæ AC1: 5 A @ 250 V ac Funktioner AC15: 1 A @ 250 V ac WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 280 300 °C (fra -76 til 572 °F) med PT1000-sonde Nøjagtighed ±(0,5% rdg + 5dgt) Kompensation Op til 10 Ω Temperaturafvigelse ≤ 150 ppm/°C Konfigurationsparametre adresse, baudrate, ulige, stopbit Konfigurationstilstand Via tastatur eller UCS-software WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 281 PPO, selvslukkende V-0 (UL 94) Beskyttelsesgrad Front: IP50 Overspændingskategori Kat. III Forureningsgrad MTBF/MTTF Minimum 80 år * Isolering 60 s, 1500 V ac (med TCD12WS kabler tilsluttet) Strømforsyning Egenstrømforsyning via TDC-bus WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 282 A 1 A indgang for neutral strømstyrke, en temperatursondeindgang, en 20 mA analog indgang M C 485232 Kommunikation Modbus RTU-kommunikation på RS485/RS232 M C ETH Modbus TCP/IP kommunikation på Ethernet WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 283 TCD12 BS 32A E TCD12WS reservedelsnumre for kabler TCD12WSS2TI XXX Model Længde: 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - Brugermanual | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 284 若按照附带说明书所载之外的方式安装和使用分析仪或拆卸 MABC 模块，将导致保修失效。下载本手册 www.productselection.net/MANUALS/UK/WM50_im_use.pdf 安装说明 - WM50 www.productselection.net/MANUALS/UK/WM50_im_inst.pdf 安装说明 - TCD12 www.productselection.net/MANUALS/UK/TCD12_im.pdf 附属模块用户手册 www.productselection.net/MANUALS/UK/WM40MODULES_im.pdf UCS 桌面应用程序 www.productselection.net/Download/UK/ucs.zip UCS 移动应用程序 Google Play 商店 Modbus 通信协议 www.productselection.net/Download WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 285 WM50 UCS Mobile Ethernet OptoProg TCD bus A TCD12WS TCD12 TCD bus B TCD12 TCD12WS TCD12WS TCD12 TCD12 TCD12WS max 4 max 48 max 48 max 4 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 286 说明 OptoProg 连接的光学端口和塑料支撑件警告！表明存在危险的情况，如果不采取措施加以避免，则可能导致死亡或严重伤害。背光 LCD 显示屏。可以设置报警时的背光时间、颜色和行为。报警 LED，请参阅"主单元 LED 状态" 在本页5 MABC 模块状态 LED 参考使用说明，请参阅 "主单元 LED 状态" 在本页5 触摸键盘 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 287 说明可拆卸的电源端子排可拆卸的电压输入端子排可拆卸的功能接地端子排用于与 TCD12 电流传感器通信的 MABC 模块( 不可拆卸) 用于附属模块的局部总线端口 TCD12 总线 B 端口 TCD12 总线 A 端口可拆卸的电流输入端子排电源状态 LED，请参阅 "主单元 LED 状态" 对页 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 288 闪烁：与至少一个 TCD12 的通信错误，或有至少一个 TCD12 未配置或与设置配置不一致。背面电源状态亮起： WM50 电源开启。熄灭： WM50 电源关闭。注意：如需了解问题解决方案，请参阅 " 故障排除 " 在本页 34 。附属模块部分说明输入/输出的可拆卸端子排或特定于通信端口的区域用于固定于主单元或其他附属模块的固定针脚用于与主单元或其他附属模块通信的内部本地总线端口用于与通信模块通信的外部本地总线端口。未包含在通信模块中。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 289 与 WM50 的通信状态熄灭：通信正常工作亮起：通信错误闪烁： TCD12 未配置或与设置配置不一致开电源状态熄灭：未通电亮起：通电闪烁： TCD12 识别功能开启注意：如需了解问题解决方案，请参阅 " 故障排除 " 在本页 34 。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 290 TCD12WS 部分说明连接 WM50 或 TCD12 的线缆用于拆卸连接器的锁片 UCS( 通用配置软件) UCS 提供桌面和移动版本。它可以通过附件通信模块( Modbus TCP/IP 或 Modbus RTU 协议) 或通过 OptoProg( 通过 USB 或蓝牙) 连接到 WM50。 UCS 可实现以下功能：配置 WM50，包括附属模块和电流传感器查看系统状态以便诊断和检查配置 UCS 功能概述功能 UCS 桌面应用程序 UCS 移动应用程序...
Seite 291 警告和信息区域，请参阅 "信息和警告" 在本页10。测量页面区域，显示电气变量和相关测量单位( 四行) ，请参阅"测量菜单 - 测量页面" 在本页13。设置菜单显示部分说明设置菜单显示页面标题，请参阅"设置菜单" 在本页16 警告和信息区域，请参阅"信息和警告" 在本页10 当前值/选项可能的值/选项范围 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 292 WM50 使用复位菜单显示部分说明页面识别号页面标题和复位对象警告和信息区域，请参阅"信息和警告" 下一页当前值信息菜单显示部分说明页面识别号页面标题，请参阅"设置菜单" 在本页16 警告和信息区域，请参阅"信息和警告" 下一页当前页面信息 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 293 1, 5 复位菜单，用于显示的测量页面设置菜单警告！如果通过每 1.5 秒按下按钮退出设置菜单，或者在 2 分钟无活动后自动退出设置菜单，将不会保存更改。 1, 5 1, 5 导航功能设备开启后，会显示测量菜单主页。无活动 120 秒后会显示主页。信息菜单、设置菜单和相关复位菜单可以从任何菜单页面打开。注意：设置菜单有密码保护。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 294 增加参数值/查看下一个值选项/修改 dP 和 Sign 位的值 * 减少参数值/查看上一个值选项/修改 dP 和 Sign 位的值 * 进入子菜单/修改显示屏上的页面参数保存更改并退出菜单退出菜单而不保存更改注意： * 如需了解详细信息，请参阅 " 设置数值参数 " 下一页。常见操作工作按钮确认操作查看上一页/下一页取消操作 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 295 设置数值参数位顺序数值参数的值由六个位组成：四位数字、小数点 (dP) 以及符号 (Sign)。按钮用于按照以下顺序选中各个位：小数点位 (dP) 在 dP 位，可使用按钮和移动小数点并设置乘数( k 表示 x 1000， M 表示 x 1000000) ，顺序如下： WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 296 PAr (- kvarh) 部分输出无功电能费率 x 的有功电能 t0x (kWh) t0x (kvarh) 费率 x 的无功电能测量菜单 - 测量页面触摸键可查看每种测量显示的每个变量的最小值、最大值、平均值 (dmd) 和最大平均值 (max dmd)。注意：可用测量取决于系统设置的类型。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 297 相 3 与相 1 相间电压的总谐波失真 V L31 THD % 相 1 电流的总谐波失真 A L1 THD % 相 2 电流的总谐波失真 A L2 THD % 相 3 电流的总谐波失真 A L3 THD % WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 298 A L1 TDD % 相 2 电流的总需求失真 A L2 TDD % 相 3 电流的总需求失真 A L3 TDD % M A TPN 模块页面显示的测量说明 Matp 模拟输入温度 °C/°F WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 299 Total - Reset DMax Reset Reset MIN Tariﬀ Format Clock Year Trip Month Hour Minute Second 注意：如需查看所有设置、可能和默认值的说明，请参阅 " 从 WM50 设置 " 在本页 28 。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 300 符号说明符号说明过高超出窗口过低进入窗口光学端口的波特率 Optical Modbus 地址 Com port RS485/RS232 端口的波特率 IP 地址 IP address 日期 Date 小时 time 主单元事件数据库中记录的事件数。 Data events WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 301 便 TCD12 变量读取。详情请参阅 " 下载 " 在本页 1 ， “Modbus 电压负载通信协议 ” 。每相电流每相电流 THD( 最高 15 次谐波) 有功/无功/表观功率功率因数有功电能每日最小值和最大值高级监控选择变量实时最小值、最大值和平均值 (dmd) WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 302 间隔倍数) 到 11:45 的间隔，在 11:45 显示。注意：在同步接触后， WM50 时钟移动到 12:00:00 ，平均值更新为 11:45 和 11:59 之间计算的值。...
Seite 303 全标度是 277 V，因此范围 = 2 表示干预范围为 +/- 5.5 V( 277 V 的 2%) 。系数值越大，测量稳定性越高。符号说明干预范围 = 2 测得的值系数 = 2 时显示的测量结果系数 = 10 时显示的测量结果通过 WM50：请参阅 "从 WM50 设置" 在本页28，子菜单 Filter。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 304 特定于每个通道/负载 Set 1：报警激活阈值 Set 2：报警取消激活阈值警报类型过高报警当监控的变量超出 Set 1 的值且持续时间等于激活延迟 (Delay) 时报警激活，当其降到 Set 2 以下时报警取消激活( 如锁定功能未开启) 。 Set 1 Set 2 Delay WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 305 为单个通道或负载选择的变量变量。 2. 设置所有报警共享的参数。 3. 启用并设置各个通道或负载的设定点。通过 WM50：请参阅 "从 WM50 设置" 在本页28，子菜单 Virt al x( x = 警报编号) 。附属模块启用附属模块 WM50 会自动识别附属模块。只有在离线模式下从 UCS 配置系统时，才需要手动设置它们。注意：默认即使没有实际连接，通信模块 M C 485 232 也会始终启用。...
Seite 306 针对有功或无功的输入或输出能耗进行脉冲传输输出。仅 WM50 可以运行脉冲传输测试，输出请参阅 "运行脉冲传输测试" 在本页31。脉冲权重启用传输测试测试的功率值通过 WM50：请参阅 "从 WM50 设置" 在本页28。费率管理费率管理模式可通过以下方式管理费率： Modbus 命令内部日历和时钟数字输入 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 307 数字输入数字输入数字输入禁用费率管理将费率管理设置为禁用，或在 143Fh 寄存器中输入 6。通过 WM50：请参阅 "从 WM50 设置" 在本页28，子菜单 Tariff 和 Dig in x。数据库简介可以将数据库导出到 .xls 文件和数据库，也可以从 UCS 启用/禁用要保存的单个变量、事件和值。警告！如果更改数据库设置，会删除先前保存的数据。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 308 设置自动时间更改。选择安装分析仪的时区， UCS 会将未来 20 年的时间变化规则保存在分析仪中。首次配置后，如果政府有更改，用户必须更新规则。 LCD 显示屏背光可以设置报警时的背光时间、颜色和行为。注意：如果警报激活，只有在测量菜单中能看到闪烁，在设置和信息菜单中看不到。通过 WM50：请参阅 "从 WM50 设置" 在本页28，子菜单 Backlight 和 Color。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 309 TCD12 TCD12 识别系统通过三个特征的组合识别 WM50 配置和连接的 TCD12：序列号( 传感器顶部) TCD 总线上的物理位置( 即： A1 为最接近 WM50 的 TCD A 总线 TCD12) 监控的通道组物理位置和通道组在配置阶段设置。与 WM50 连接时，如果系统在配置所示位置检测到序列号，就会读取并自动关联序列号。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 310 UCS Mobile Optoprog 通过触摸键盘配置 WM50 1. 打开设置菜单。 2. 设置参数并保存。如需了解与 WM50 的交互方法，请参阅 "接口" 在本页8。如需详细了解设置页面，请参阅第 31 页上的“从WM50 设置”。通过 PC 或智能手机配置 WM50 注意：可能需要通过触摸键盘设置通信参数以便与 WM50 进行通信。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 311 Time Off：同步禁用平均值计算的同步类型 Sync CloC：通过内部时钟 inP：通过由数字输入同步的内部时钟 VA：表观功率 LCD 条形图上显示的功率 Set power Type W：有功功率全范围( W 或 VA) 从 1000 到 9999M Value WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 312 脉冲权重( 每脉冲的 Pulse weig kWh/kvarh) 正常输出状态 Ne ：常闭/ Nd ：常开 Al status 启用传输测试 Out test Yes/No 测试的功率值从 0.001 W 到 9999 MW Power test WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 313 最多 2099 个 Year 月 1 至 12 Month 日 1 至 31 小时 0 至 23 Hour 分 0 至 59 Minute 秒 0 至 59 Second 保存更改并返回测量菜单 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 314 2. 打开 TCD12 设置。 4. 选择表示 TCD12 物理位置的布局。 5. 按照与 WM50 的连接顺序，选择与端口 A( TCD A 总线) 连接的 TCD12 和与端口 B( TCD B 总线) 连接的 TCD12 ( 即： A1 为最接近 WM50 的 TCD A 总线 TCD12) 。 6. 为每个 TCD12 分配一个通道组： 1-12 组分配给选择的第一个 TCD12， 13-24 组分配给第二个，以此类推。...
Seite 315 2. 在设置中打开复位部分，发送相关命令( 主线路和 M A TPN 变量报警或 TCD12 报警) 。识别活动报警可按以下方式识别活动报警：单个报警级别，特定 UCS 部分中。警报组级别，按照 WM50 G1、 G2、 G3、 G4 LED 状态，请参阅 "主单元 LED 状态" 在本页5。提示：最多只设置四个报警，将它们与虚拟报警 1、 5、 9、 13 关联。这样， G1、 G2、 G3、 G4 LED 会亮起，以显示单个警报是否活动。注意：如果变量测量不可用，报警也会激活。...
Seite 316 通过 M C 485 232 模块通信 1. 确保模块正确安装。 2. 如有必要，通过 WM50 键盘或与 OptoProg 连接的 USC 手机设置串行通信参数。 3. 将 WM50 连接到主机。 4. 通过主机( PC、 VMU-C、 PLC 等) 创建通信。通过 OptoProg 通信请参阅相关说明手册。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 317 通信设备设置( PLC 或第三方软件) 检查与 UCS 的通信不正确设置期间的问题问题原因可能的解决方案设置参数时显示“Err” 输入的值超出范围检查容许值范围并输入正确的值。无法更改设置( 通过键盘) 输入的密码不正确输入正确的密码无法更改设置( 通过 UCS) WM50 显示设置菜单或信息菜单返回到测量菜单请参阅"主单元 LED 状态" 在本页5和"TCD12" 在本页6。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 318 维护和处理清洁使用略微蘸湿的布清洁显示屏。请勿使用研磨剂或溶剂。处置责任本产品必须在政府或当地公共机构所指定的相关回收中心进行处置。正确处置和回收可以防止对环境和人身安全造成潜在危害。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 319 本基基本基本基本基本基本基本基本功能接地连接器本 NP ：无法组合。注意 ** ： 2.5 kV ac 1 min (4 kV pk 1.2/50 μS) 和限制器阻抗。 WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 320 从 Un min -20% 到 Un max + 15% ±(0.2% rdg +1dgt) 有功和表观功率 0.05 In 至 Imax (PF=0.5L, 1, 0.8C) ±(0.5% rdg +1dgt) 从 0.01 In 到 0.05 In (PF=1) ±(1% rdg +1dgt) WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 321: In 至 Imax (Sinϕ=0.5L, 0.5C) 0.05 In 至 Imax (Sinϕ=1)
最多保存记录数： 10,000 到 260,000，取决于监控的变量数内存管理： FIFO 事件数： 10 000 主单元事件数据库内存管理： FIFO 事件数： 10 000 TCD12 事件数据库内存管理： FIFO 记录间隔：每天每个通道和负载的每日最大值/最小值数据库最多保存记录数： 366 内存管理： FIFO WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 322 AC1： 5 A @ 250 V ac 特性 AC15： 1 A @ 250 V ac 输出功能：报警/远程控制/脉冲正常输出状态( 仅限“报警”功能) 配置参数脉冲权重、传输能量类型、测试传输设置( 仅限“脉冲”功能) 配置模式通过键盘或 UCS WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 323 M C 485232 模块 RS485 端口协议 Modbus RTU 同一总线上的设备最多 160( 1/5 单位负荷) 通信类型多去路，双向连接类型 2 线，最大距离 1000 m 配置参数配置模式通过键盘或 UCS WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 324 0.5 A 最大电流 (Imax) 65 A 启动电流 (Ist) 40 mA 环境规格工作温度 -25 至 +40 °C/-13 至 +104 °F 存储温度 -25 至 +70 °C/-22 至 +158 °F WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 325 TCD12 BS 32A E TCD12WS 线缆部件号 TCD12WSS2TI XXX 型号长度： 030： 30 cm 050： 50 cm 100： 100 cm 200： 200 cm 300： 300 cm 500： 500 cm WM50 - 说明手册 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 326 以隨附說明書上所載之外的方式安裝和使用分析儀，以及移除 MABC 模組會使保固失效。下載本手冊 www.productselection.net/MANUALS/UK/WM50_im_use.pdf 安裝說明書 - WM50 www.productselection.net/MANUALS/UK/WM50_im_inst.pdf 安裝說明書 - TCD12 www.productselection.net/MANUALS/UK/TCD12_im.pdf 配件模組說明書 www.productselection.net/MANUALS/UK/WM40MODULES_im.pdf UCS 桌面軟體 www.productselection.net/Download/UK/ucs.zip UCS 行動應用程式 Google Play Store Modbus 通訊協定 www.productselection.net/Download WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 327 RS485 / WM50 UCS Mobile Ethernet OptoProg TCD bus A TCD12WS TCD12 TCD bus B TCD12 TCD12WS TCD12WS TCD12 TCD12 TCD12WS max 4 max 48 max 48 max 4 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 328 主部件 - 正面部分說明 OptoProg 連接專用之光學連接埠與塑膠支架警告！表示有危險之行為，若不避免可能導致死亡或嚴重傷害。背光 LCD 顯示器。可以設定警報時的背光時間、顏色和行為。警報器 LED，請參閱"主部件 LED 狀態" 下一頁 MABC 模組狀態 LED 參考使用說明，請參閱 "主部件 LED 狀態" 下一頁觸控鍵盤 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 329 ：關於不一致類型的詳細資訊，請參閱中的 Warning 頁面。警報器 13、 14、 15、 16 狀態 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 330 閃爍：至少一個 TCD12 通訊錯誤，或至少一個 TCD12 未組態或與設定組態不一致。背面電源狀態亮起： WM50 電源開啟。熄滅： WM50 電源關閉。注：關於問題解決方法，請參閱 " 疑難排解 " 在本頁 35 。配件模組部分說明適用於輸入/輸出或通訊連接埠特定區域的可拆卸式端子台用於固定於主部件或其他配件模組的固定腳位。用於和主部件或其他配件模組通訊的內部本機匯流排連接埠用於和通訊模組通訊的外部本機匯流排連接埠。不隨附於通訊模組。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 331 TCD12 LED 狀態與 WM50 的通訊狀態熄滅：通訊正確運作亮起：通訊錯誤閃爍： TCD12 未組態或與設定組態不一致電源狀態熄滅：未通電。亮起：已通電閃爍： TCD12 識別功能開啟注：關於問題解決方法，請參閱 " 疑難排解 " 在本頁 35 。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 332 TCD12WS 部分說明與 WM50 或 TCD12 連接的連接線用於拔下接頭的拉把 UCS (通用組態軟體) UCS 提供有桌面版與行動版。其可透過配件通訊模組 (Modbus TCP/IP 或 Modbus RTU 通訊協定) 或透過 OptoProg (透過 USB 或藍牙) 連接到 WM50。使用 UCS 可執行下列作業：組態 WM50，包括配件模組與電流感應器檢視系統狀態以進行診斷和組態檢查 UCS 功能概覽功能 UCS 桌面軟體 UCS 行動應用程式...
Seite 333 度量頁面區域，顯示電流變數與相關度量單位 (四列)，請參閱"度量功能表 - 度量頁面" 在本頁 13。設定功能表顯示部分說明設定功能表顯示頁面標題，請參閱"設定功能表" 在本頁 16 警告與資訊區域，請參閱"資訊和警告" 在本頁 10 電流值 / 選項可能值 / 選項範圍 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 334 WM50 使用重設功能表顯示部分說明頁識別碼含重設目標的頁面標題警告與資訊區域，請參閱"資訊和警告" 下一頁電流值資訊功能表顯示部分說明頁識別碼頁面標題，請參閱"設定功能表" 在本頁 16 警告與資訊區域，請參閱"資訊和警告" 下一頁電流頁面資訊 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 335 1, 5 重設功能表，用於顯示的度量頁面設定功能表小心！如果您透過每 1.5 秒按下按鈕退出設定功能表，或在 2 分鐘沒動作後自動退出，則變更不會儲存。 1, 5 1, 5 導覽功能裝置開啟電源時，會顯示度量功能表首頁。首頁會在 120 秒無動作後顯示。資訊功能表、設定功能表和相關的重設功能表可以從任何功能表頁面開啟。注：設定功能表有密碼保護。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 336 增加參數值 / 檢視下個值選項/ 修改在 dP 和 Sign 位置的值* 減少參數值 / 檢視上個值選項/ 修改在 dP 和 Sign 位置的值* 在顯示器上的頁面進入子功能表/修改參數儲存變更並退出功能表退出功能表而不儲存變更注： * 如需詳細資訊，請參閱 " 設定數字參數 " 下一頁。常見操作操作按鈕確認操作檢視上一頁/下一頁取消操作 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 337 注：初始程序狀態是在設定功能表的 Filter co 頁面。設定數字參數位置順序數字參數的值是由六個位置組成：四位數字、小數點 (dP) 與標誌 (Sign)。按鈕用來依照下列順序選擇位置：小數點位置 (dP) 在 dP 位置中，按鈕與能用來使小數點位置移動，並設定乘數 (k x 1000、 M x 1000000)，順序如下： WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 338 日期與時間 PAr (- kvarh) 部分輸出無功電能依照費率表 x 的有功電能 t0x (kWh) t0x (kvarh) 依照費率表 x 的無功電能度量功能表 - 度量頁面觸控鍵可以檢視每種度量之每個變數的最小值、最大值、平均值 (dmd) 和最大平均值 (max dmd)。注：可用的度量視系統設定類型而異。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 339 相位 3-相位 1 電壓的總諧波失真 V L31 THD % 相位 1 電流的總諧波失真 A L1 THD % 相位 2 電流的總諧波失真 A L2 THD % 相位 3 電流的總諧波失真 A L3 THD % WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 340 A L1 TDD % 相位 2 電流的總需量失真 A L2 TDD % 相位 3 電流的總需量失真 A L3 TDD % M A TPN 模組頁面顯示的量測說明 Matp 類比輸入溫度 °C/°F WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 341 Total - Reset DMax Reset Reset MIN Tariﬀ Format Clock Year Trip Month Hour Minute Second 注：關於所有設定、可能的值和預設值的說明，請參閱 " 從 WM50 設定 " 在本頁 28 。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 342 警報器類型：符號說明符號說明過高超出範圍過低範圍內光學連接埠的鮑率 Optical Modbus 位址 Com port RS485/RS232 連接埠的鮑率 IP 地址 IP address 日期 Date 小時 time 記錄在主部件事件資料庫中的事件數。 Data events WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 343 TCD12 變數讀取。進一步資訊請參閱 " 下載 " 在本頁 1 ，電壓負載「 Modbus 通訊協定」。各相位電流各相位電流 THD (最高 15 次諧波) 有功/無功/視在功率功率因數有功電能每日最小值和最大值選擇進行進階監控的變數即時最小值、最大值和平均值 (dmd) WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 344 第一次顯示值：於 11:45，整合間隔為從 11:30 (第一個整合間隔倍數) 到 11:45 注：同步接觸後， WM50 時鐘會移動到 12:00:00 ，且平均值會以 11:45 到 11:59 之間計算的值更新。...
Seite 345 最大刻度為 277 V，因此範圍 = 2 時的干涉範圍便是 +/- 5.5 V (277 V 的 2%)。係數的值越高，度量穩定性越高。元素說明干涉範圍 = 2 已度量的值使用係數 = 2 時的顯示度量使用係數 = 10 時的顯示度量從 WM50：請參閱 "從 WM50 設定" 在本頁 28，子功能表 Filter。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 346 警報器保留、鎖存功能 (請參閱"鎖存功能" 下一頁) 單一警報器啟用每個通道/負載特定參數 Set 1：警報器啟用閾值 Set 2：警報器停用閾值警報類型過高警報器此警報器在監控之變數高於 Set 1 值的時間到達啟動延遲時間 (Delay) 時啟動，在降低到低於 Set 2 時停用 (如果鎖存功能未開啟)。 Set 1 Set 2 Delay WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 347 變數。 2. 設定所有警報器共用的參數。 3. 啟用並設定每個單一通道或負載的設定點。從 WM50：請參閱 "從 WM50 設定" 在本頁 28，子功能表 Virt al x( x = 警報器號碼) 。配件模組啟用配件模組 WM50 會自動辨識配件模組。只有在從 UCS 以離線模式組態系統時，才需要手動設定。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 348 輸入狀態讀數 C3 累加器脈衝計數 (水、气体、加熱) 輸入狀態讀數數位輸入注意事項若要透過數位輸入管理費率表，所有三個輸入都必須執行費率表功能，請參閱"費率表管理" 向下。具有電度表脈衝計數功能的輸入取代計算的 (電壓與電流度量) 電度表 (總計、部分和費率表)。必須為具有計數功能的輸入設定脈衝權重。具有水、瓦斯、加熱計數功能的輸入也必須設定類型。從 WM50：請參閱 "從 WM50 設定" 在本頁 28，子功能表 Dig in x。數位輸出每個數位輸出可以執行下列功能之一：功能說明參數警報輸出與主部件管理之 16 個虛擬警報器中的一或多個建立關聯...
Seite 349 數位輸入個數位輸入個數位輸入停用費率表管理將費率表管理設定為停用，或是在 143Fh 暫存器中輸入 6。從 WM50：請參閱 "從 WM50 設定" 在本頁 28，子功能表 Tariff 和 Dig in x。資料庫簡介資料庫可匯出為 .xls 檔案，且資料庫和單一變數、事件和儲存的值可以從 UCS 啟用/停用。小心！如果資料庫設定變更，會刪除之前儲存的資料。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 350 設定自動時間變更。選擇分析儀安裝所在的時區， UCS 會在分析儀中儲存接下來 20 年的時間變更規則。如果在第一次組態後政府規定變更，使用者必須更新規則。 LCD 顯示器背光可以設定警報時的背光時間、顏色和行為。注：如果啟用警報器，只有在度量功能表中可以看到閃爍標誌，在設定和資訊功能表中不可見。從 WM50：請參閱 "從 WM50 設定" 在本頁 28，子功能表 Backlight 和 Color。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 351 TCD12 TCD12 識別組態和連接到 WM50 的 TCD12 是由系統透過其三個功能組合來識別：序號 (在感應器上方) TCD 匯流排的實體位置( 亦即： A1 是最接近 WM50 之 TCD A 匯流排 TCD12) 監控的通道群組實體位置和通道群組是在組態階段設定。當連接到 WM50 時，系統偵測到其位於組態所指明的位置時，會讀取序號並自動關聯。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 352 Optoprog 透過觸控鍵盤組態 WM50 1. 開啟設定功能表。 2. 設定參數並儲存。若要瞭解如何與 WM50 互動，請參閱 "介面" 在本頁 8。若要瞭解關於設定頁面的詳細資訊，請參閱第 31 頁的「從 WM50 設定」。透過 PC 或智慧型手機組態 WM50 注：可能需要透過觸控鍵盤設定通訊參數以和 WM50 通訊。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 353 Time Off：停用同步平均值計算同步類型 Sync CloC：透過內建時鐘 inP：透過使用數位輸入同步的內建時鐘 VA：視在功率在 LCD 長條圖中顯示的功率 Set power Type W：有功功率完整範圍 (W 或 VA) 從 1000 到 9999M Value WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 354 脈衝權重 (每脈衝 kWh/kvarh) Pulse weig 一般輸出狀態 Ne ：通常關閉/ Nd ：通常打開 Al status 啟用傳輸測試 Out test Yes/ No 測試用功率值從 0.001 W 至 9999 MW Power test WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 355 從 1 至 12 Month 日從 1 至 31 小時從 0 至 23 Hour 分鐘從 0 至 59 Minute 秒鐘從 0 至 59 Second 儲存變更並回到度量功能表 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 356 2. 開啟 TCD12 設定。 4. 選擇代表實體 TCD12 位置的配置。 5. 依照連接到 WM50 的順序，選擇連接到連接埠 A( TCD A 匯流排) 以及連接到連接埠 B( TCD B 匯流排) 的 TCD12( 亦即： A1 是最接近 WM50 之 TCD A 匯流排 TCD12) 。 6. 對每個 TCD12 指定通道群組：群組 1-12 指定到第一個選取的裝置，群組 13-24 指定到第二個選取的裝置，依此類推。...
Seite 357 組態系統更換 TCD12 如果 TCD12 已更換，系統會指出新連接 TCD12 並非預期的裝置，且 BCM LED 會在主部件上閃爍。必須重設組態：系統會將實體位置序號和用於和替換之 TCD12 關聯的通道群組，關聯到新的裝置。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 358 辨識啟用的警報器可按下列方式辨識啟用的警報器：在單一警報器層級，於特定的 UCS 區段。在警報器群組層級，依照 WM50 G1、 G2、 G3、 G4 LED 狀態，請參閱 "主部件 LED 狀態" 在本頁 4。提示：若只要設定最多四個警報器，請將它們關聯為虛擬警報器 1、 5、 9 和 13。這樣， G1、 G2、 G3 和 G4 LED 亮起時可指明是否有單一警報器啟用。注：如果變數度量不可用，也會啟用警報器。...
Seite 359 透過 M C 485 232 模組通訊 1. 確認模組已正確安裝。 2. 如有必要，透過 WM50 鍵盤或從連接到 OptoProg 的 USC 行動軟體設定串列通訊參數。 3. 將 WM50 連接到主機。 4. 透過主機 (PC、 VMU-C、 PLC 等) 建立通訊。透過 OptoProg 通訊請參閱相關說明書。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 360 通訊裝置設定 (PLC 或第三方軟體) 檢查與 UCS 的通訊不正確設定期間的問題問題原因可能的解決方法設定參數時出現「Err」所輸入的值超出範圍檢查可接受的值範圍，然後輸入正確的值。無法 (透過鍵盤) 變更設定所輸入的密碼不正確輸入正確的密碼無法 (透過 UCS) 變更設定 WM50 顯示設定功能表或資訊功能回到度量功能表表 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 361 維護與廢棄 LED 燈請參閱"主部件 LED 狀態" 在本頁 4和"TCD12" 在本頁 6。清潔使用微濕抹布清潔顯示器。請勿使用研磨劑或溶劑。廢棄責任必須將本產品交由政府或當地公家機關指定之相關回收中心進行廢棄。請按照正確方式廢棄和回收，避免對環境與個人造成潛在危害。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 362 TCD12 匯流排連接埠本基基本基本基本基本基本基本基本功能接地接頭本 NP ：此組合不可能。注 ** ： 2.5 kV ac 1 min (4 kV pk 1.2/50 μS) 與限制阻抗。 WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 363 從 Un min -20% 到 Un max + 15% ±(0.2% rdg +1dgt) 有功及視在功率從 0.05 In 至 Imax (PF=0.5L, 1, 0.8C) ±(0.5% rdg +1dgt) 從 0.01 In 至 0.05 In (PF=1) ±(1% rdg +1dgt) WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 364 最大儲存記錄數：從 10,000 到 260,000，視監控的變數數量主線路電流變數資料庫而定記憶體管理： FIFO 事件數： 10 000 主部件事件資料庫記憶體管理： FIFO 事件數： 10 000 TCD12 事件資料庫記憶體管理： FIFO 記錄間隔：每天每個通道和負載的每日最大值/最小值資料庫最大儲存記錄數： 366 記憶體管理： FIFO WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 365 AC1： 5 A @ 250 V ac 特性 AC15： 1 A @ 250 V ac 輸出功能：警報器/遠端控制/脈衝正常輸出狀態 (僅「警報器」功能) 設定參數脈衝權重、傳輸電能類型、測試傳輸設定 (僅「脈衝」功能) 組態模式透過鍵盤或 UCS WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 366 M C 485232 模組 RS485 連接埠通訊協定 Modbus RTU 同一匯流排上的裝置數量最多 160 個 (1/5 單位負載) 通訊類型多點，雙向連接類型 2 線，最大距離 1000 m 設定參數組態模式透過鍵盤或 UCS WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 367 最小電流 (lmin) 0.5 A 最大電流 (lmax) 65 A 起動電流 (lst) 40 mA 環境規格工作溫度 -25 至 +40 °C/-13 至 +104 °F 儲存溫度 -25 至 +70 °C/-22 至 +158 °F WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...
Seite 368 TCD12 BS 32A E TCD12WS 纜線零件號碼 TCD12WSS2TI XXX 型號長度： 030: 30 cm 050: 50 cm 100: 100 cm 200: 200 cm 300: 300 cm 500: 500 cm WM50 - 說明手冊 | 26/04/2022 | CARLO GAVAZZI Controls SpA...

Diese Anleitung auch für:

Wm50av53hbc

CARLO GAVAZZI WM50 Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für CARLO GAVAZZI WM50

Inhaltszusammenfassung für CARLO GAVAZZI WM50

Diese Anleitung auch für:

Inhaltsverzeichnis
