Inhaltszusammenfassung für CARLO GAVAZZI EM511
- Seite 1 EM511 Energieanalysator für Einphasensysteme BETRIEBSANLEITUNG 27.07.2023...
- Seite 2 Beschreibung der Menüs Messseiten SETTINGS-Menü INFO-Menü RESET-Menü Eingang, Ausgang und Kommunikation Digitaleingang Digitalausgang (O1-Version) Modbus-RTU-Port (S1-Version) M-Bus-Port (M1-Version) Wichtige Informationen Alarme Einführung Variables Alarmtypen DMD Werte Mittelwertberechnung (dmd) Integrationsintervall Beispiel EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 3 Urheberinformationen Copyright © 2023, CARLO GAVAZZI Controls SpA Alle Rechte in allen Ländern vorbehalten. CARLO GAVAZZI Controls SpA behält sich das Recht vor, ohne vorherige Ankündigung Änderungen oder Verbesserungen an der entsprechenden Dokumentation vorzunehmen. Sicherheitshinweise In diesem Dokument werden in Bezug auf die Benutzer- und Gerätesicherheit die folgenden Hinweise verwendet: HINWEIS: Weist auf Pflichten hin, deren Missachtung zu Schäden am Gerät führen kann.

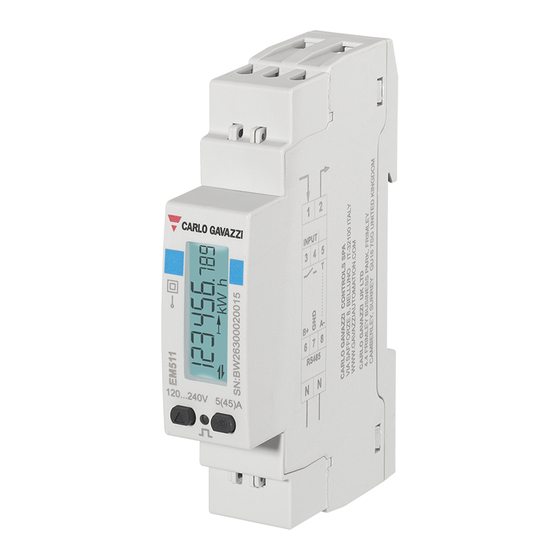

- Seite 4 EM511 Einführung Der EM511 ist ein Energieanalysator für Einphasensysteme bis zu 240 V L-N und Strom bis zu 45 A. Zusätzlich zu einem digitalen Eingang kann die Einheit je nach Modell mit einem statischen Ausgang (Impuls oder Alarm), einem Modbus-RTU- Kommunikationsport oder einem M-Bus-Kommunikationsport ausgestattet werden.
- Seite 5 EM511DINAV81XM1X UCS (Universal Configuration Software) UCS ist als Desktopversion und für Mobilgeräte verfügbar. Die Verbindung zum EM511 kann über RS485 (RTU-Protokoll, nur Desktop-Version) erfolgen. UCS erlaubt es: die Einheit einzurichten (online oder offline); den Systemzustand zu Diagnose- und Setup-Verifizierungszwecken anzuzeigen Übersicht über die UCS-Funktionen:...
- Seite 6 » RESET: Seiten für das Zurücksetzen der Partialzähler und der DMD-Berechnung, oder zum Zurücksetzen auf die Werksvoreinstellungen Drucktasten Taste Aktion Nächste Seite Wert erhöhen Home/vorheriges Menü (langes Drücken >3 s) Menü öffnen Bestätigen EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 7 Menü-Übersicht EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 8 ALARM (blinkendes Symbol): Der Wert der Variable hat die eingestellte Schwelle überschritten. KOMMUNIKATION: Lese- oder Schreibbefehl ist an EM511 adressiert. Serieller Kommunikationszustand (Empfang / Übertragung) Gesamte aktive Betriebszeit Partialzähler Exportierte Energie (kWh-) Importierte Energie (kWh+) Maßeinheit EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 9 Nächste Option / Wert erhöhen Bestätigen INFO-Menü Teil Beschreibung Parameter Wert Taste Aktion Nächster Parameter Eingabe / Beenden RESET-Menü Teil Beschreibung Titel des Untermenü, siehe „RESET-Menü“ Auswählen (YES/NO) Taste Aktion Nächste Option Bestätigen EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 10 Vorgang zu überspringen und das QUICK SETUP-Menü nicht mehr anzuzeigen LAtEr den Vorgang zu überspringen und das QUICK SETUP-Menü beim nächsten Einschalten anzuzeigen Info: Die verfügbaren Parameter sind abhängig vom Modell. EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 11 S1-Modelle Beispiel 1: Bestätigung Beispiel 2: Modifikation (Adresse 4, Parität EVEN, Baudrate 19,2 kbps) EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 12 M1-Modelle Beispiel 1: Bestätigung Beispiel 2: Modifikation (Primäradresse 1) EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 13 O1-Modelle Beispiel 1: Bestätigung EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 14 Beispiel 2: Modifikation (Impuls-kWh+, Dauer 100 ms, 10 Impulse/kWh) EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 15 (ON-Zeit) TOT Zeit) TOT Importierte Wirkenergie kWh+ PAR (PARTIELL) Betriebsstundenzähler h (kWh+) PAR (importierte Energie, PARTIELL) PARTIELL Abgegebene Wirkenergie kWh- PAR (PARTIELL) Betriebsstundenzähler h (kWh-) PAR (exportierte Energie, PARTIELL) EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 16 ALARM EnAbLE Aktivieren ON/OFF VAriAb Überwachte Messgröße Kvar SEt 1 Einstellpunkt 1 -1000,00 bis 1000,00 (Aktivierung) Set 2 Einstellpunkt 2 -1000,00 bis 1000,00 (Deaktivierung) dELAY Aktivierungsverzögerung 0 bis 1000 S EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 17 Aktueller Ausgangsstatus durat Ausgangsimpuls Dauer PuLSE Ausgangsimpulsgewicht ALArM Alarm wird aktiviert Verknüpfte Messgröße SEt 1 Alarmaktivierungs-Sollwert SEt 2 Alarmdeaktivierungs-Sollwert dELAY Verzögerung für die Alarmaktivierung LIGHt Timer für Hintergundbeleuchtung CHECKSuM Firmware-Prüfsumme EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 18 Setzt die Partialzähler zurück Setzt die dmd-Berechnung zurück tAriFF Stellt die Werkseinstellungen wieder her total Setzt die Gesamtzähler zurück Setzt das Gerät auf Werkseinstellungen FACtor zurück. Back--- Zurück zum Hauptmenü EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 19 Der Modbus-RTU-Kommunikationsport wird zum Übertragen von Daten an einen Modbus-Master benutzt. Für weitere Informationen über Modbus-RTU-Kommunikation sehen Sie im Kommunikationsprotokoll nach. M-Bus-Port (M1-Version) Der M-Bus-Kommunikationsport wird zum Übertragen von Daten an einen M-Bus-Master (Carlo Gavazzi SIU-MBM oder irgendeinen Drittanbieter-M-Bus-Master) benutzt. Für weitere Informationen über M-Bus-Kommunikation sehen Sie im Kommunikationsprotokoll nach.
- Seite 20 Wichtige Informationen Alarme Einführung EM511 verwaltet einen Messvariablenalarm. Zum Einstellen des Alarms Folgendes festlegen: die zu überwachende Messgröße (VARIABLE) den Schwellenwert für die Alarmaktivierung (SET POINT 1) den Schwellenwert für die Alarmdeaktivierung (SET POINT 2) die Verzögerung für die Alarmaktivierung (ACTIVATION DELAY) Variables Das Gerät kann eine der folgenden Messgrößen überwachen:...
- Seite 21 Homepage an. Backlight EM511 ist mit einem Hintergrundbeleuchtungssystem ausgestattet. Sie können einstellen, ob die Hintergrundbeleuchtung immer eingeschaltet sein soll oder ob sie nach Ablauf einer bestimmten Zeitspanne seit dem Drücken einer Taste (1 bis 60 Minuten) automatisch ausgeschaltet werden soll.
- Seite 22 Mit dieser Funktion können Sie einen Zielwert einstellen, sie ermöglicht Ihnen, Ihren Bedarf zu erfüllen: Austauschen gegen einen existierenden Analysator und Beibehaltung der gesammelten Daten das Gerät parallel zu Ihrem Analysator arbeiten lassen. EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 23 Beispiel: Folgen Sie dem nachstehenden Diagramm, wenn Sie die Zielwerte einstellen wollen, die Sie in der Tabelle finden: Energiezähler Werte kWh+ 100.000,00 kWh- 200.000,00 kvarh 300.000,00 kvarh- 200.000,00 kvah 200.000,00 EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 24 Kein Tarif Tarif 1 Tarif 2 Tarifverwaltung über M-Bus Um die Raten über M-Bus zu verwalten, kann der M-Bus-Master einen bestimmten Frame senden M-Bus Werte Tarif Tarif 1 Tarif 2 EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 25 Instandhaltung und Entsorgung Problemlösungen Info: Bei anderen Störungen oder Ausfällen wenden Sie sich bitte an die CARLO GAVAZZI-Niederlassung oder an den Vertriebspartner Ihres Landes. Problem Ursache Mögliche Lösung Statt eines Messwerts wird „EEEE“ Der Analysator wird nicht im Den Analysator ausbauen...
- Seite 26 Entsorgen Sie die Einheit, indem Sie ihre Materialien getrennt sammeln und zu den von den Behörden oder lokalen öffentlichen Einrichtungen angegebenen Sammelstellen bringen. Eine ordnungsgemäße Entsorgung und Wiederverwertung trägt dazu bei, potenziell schädliche Folgen für Umwelt und Menschen zu vermeiden. EM511 - Betriebsanleitung | 27.07.2023 | CARLO GAVAZZI Controls SpA...
- Seite 28 CARLO GAVAZZI Controls SpA via Safforze, 8 32100 Belluno (BL) Italien www.gavazziautomation.com info@gavazzi-automation.com Info: +39 0437 355811 Fax: +39 0437 355880 EM511 - Betriebsanleitung 27.07.2023 | Copyright © 2023...
