AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Sichere Querkommunikation
16.3

Diagnose

Direkt am Gerät
Erhält ein Gruppenmitglied nicht die von einem anderen Mitglied erwarteten
Nachrichten, so zeigt es in seinem Display die Geräteadresse des fehlenden
Gateways zusammen mit der Meldung "not active" an.
z.B. Fehlende Datentelegramme von Gerät 4:
Über ASIMON
Über die ASIMON-Software kann man jederzeit eine Diagnose der sicheren
Querkommunikation durchführen, indem man im Bereich "Anwendungen" das
Menü "Diagnose starten" ? "Diagnose sichere Querkommunikation" aufruft.
Es öffnet sich ein Fenster mit einer graphischen Detailansicht des Zustands der
Kommunikation aller Gruppenmitglieder.

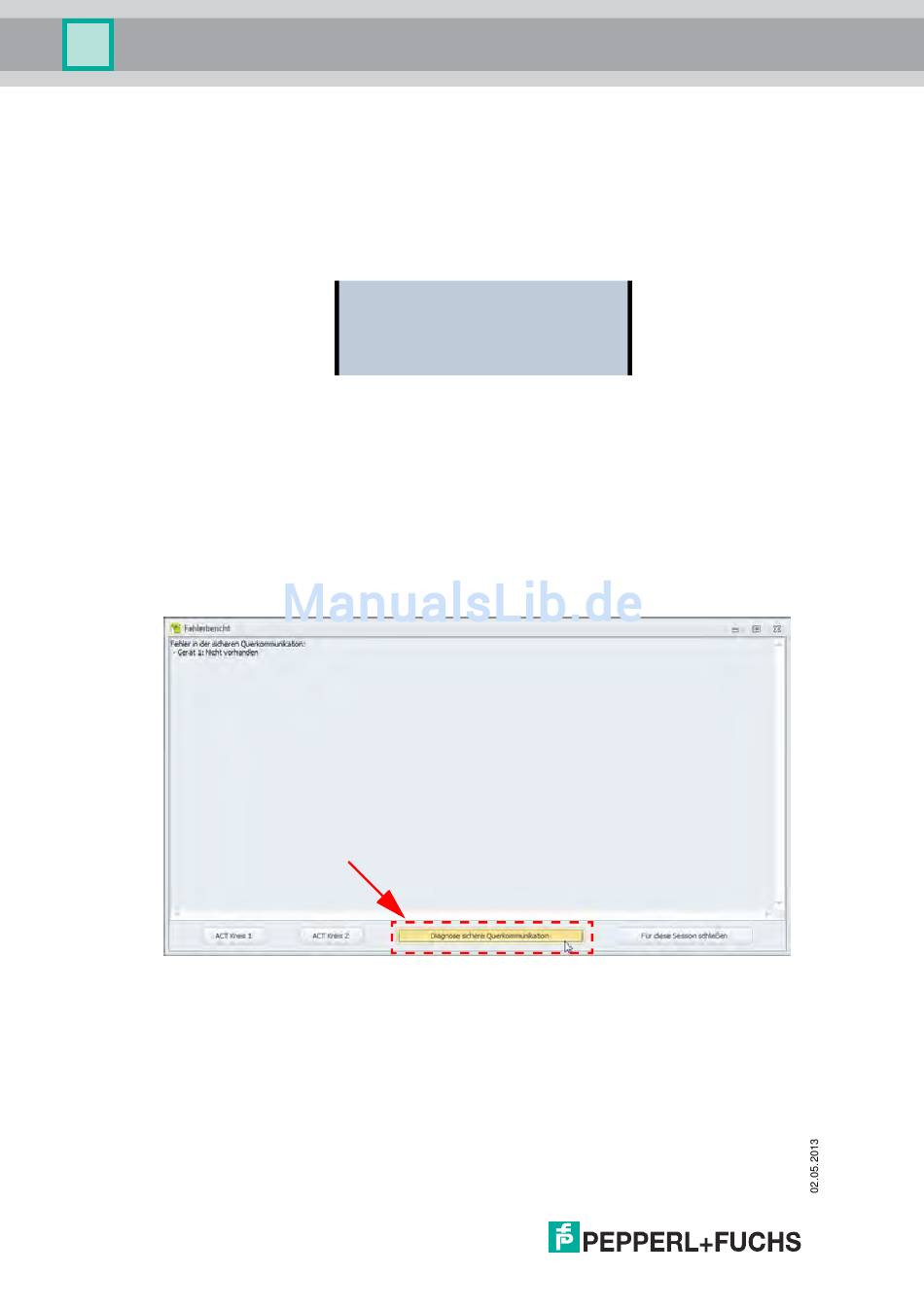

Triff ein Fehler in der sicheren Querkommunikation auf, werden die entsprechen-
den Signale in der ASIMON-Konfiguration grau dargestellt, gleichzeitig öffnet sich
automatisch ein Popup-Fenster mit dem Hinweis auf fehlende Teilnehmer.
Über den Button "Diagnose sichere Querkommunikation" [1] am unteren Rand
des Popup-Fensters kann man ebenfalls das Diagnosefenster für die sichere
Querkommunikation aufrufen.
112
X.4 not active
[1]
