AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Allgemeines
AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Der AS-i-Sicherheitsmonitor überwacht innerhalb eines AS-i-Systems, entspre-
chend der vom Anwender per Konfigurationssoftware angegebenen Konfigurati-
on, die ihm zugeordneten sicherheitsgerichteten Slaves. Im Fall einer Stopp-An-
forderung oder eines Defektes schaltet der AS-i-Sicherheitsmonitor im
schützenden Betriebsmodus das System mit einer Reaktionszeit von maximal
40 ms sicher ab.
Mode
ESC
Service
Set
Safety In
Adr. 1
Analog In
Adr. 3
Analog In
Adr. 10
OEM 3O
Adr. 22A
OEM 4I/4O
Adr. 26

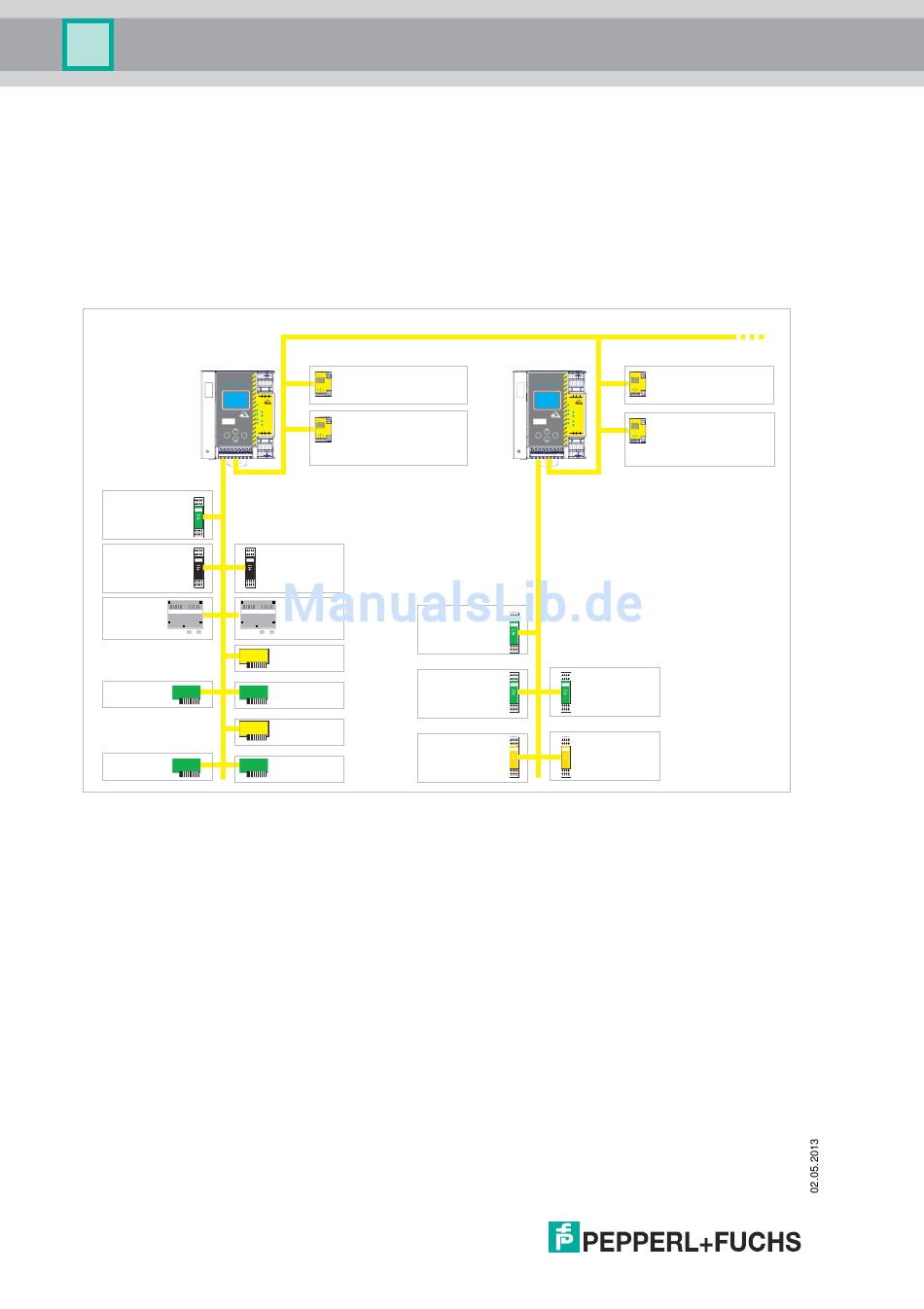

Abb. 4-2. Sicherheitsgerichtete und Standard-Komponenten in einem AS-i-Netzwerk
Innerhalb eines AS-i-Systems können mehrere Sicherheitsmonitore eingesetzt
werden. Ein sicherheitsgerichteter Slave kann dabei von mehreren AS-i-Sicher-
heitsmonitoren überwacht werden.
16
Koppelslave Adr. 1
Lichtgitter 1
1.13 0 V 24 V 2.13
2.Y2 + 2.Y1 +
Aux
AS-i Safety
Integrated
1.Y1
1.Y2
2.Y1
2.Y2 Koppelslave Adr. 2
K1
K2
K3
K4
NOT-HALT Kreis 1
+ 1.Y1 + 1.Y2
1.14 3.14 4.14 2.14
OK
Analog In
Adr. 4
Analog In
Adr. 11
OEM Safety
Adr. 21
OEM 3O
Adr. 23A
OEM Safety
Adr. 24
OEM 2I/2O
Adr. 27
AS-i Koppelkreis
1.13 0 V 24 V 2.13
2.Y2 + +
2.Y1
Aux
AS-i Safety
Integrated
1.Y1
1.Y2
2.Y1
2.Y2
K1
K2
K3
K4
Mode + 1.Y1 + 1.Y2
1.14 3.14 4.14 2.14
ESC OK
Service
Set
Safety In
Adr. 6
Safety In Safety In
Adr. 12 Adr. 13
Safety Out Safety Out
Adr. 4/7B Adr. 2/7A
Koppelslave Adr. 6
Schleichfahrt
Koppelslave Adr. 7
NOT-HALT Kreis 2
